Modbus-kabel
• Als de Modbus-communicatie wordt gebaseerd
op een 6-aderige, niet-afgeschermde
telecomkabel van 30 AWG/0,066 mm², dan moet
de kabel door de af fabriek gemonteerde rubberen
afdichting worden doorgevoerd (zie afb. 13.10.2).
• De rubberen afdichting heeft een ingangssleuf
en biedt de juiste beschermingsgraad van het
product indien correct gemonteerd (zie afb.
13.10.2 alleen MNN-versie)
Extra Modbus-kabelingangen
• Als extra kabelingangen, kabelwartels en rubberen
pakkingen vereist zijn, kunnen uitbreekpoorten
worden verwijderd.
• Gebruik een schroevendraaier of iets dergelijks om
de plastic opvulling uit de voorgevormde ingang te
verwijderen.
• In het gat (Ø15 mm) zet u een PG9-wartel (zie afb.
13.10.3) die past bij de kabel die in de OJ-DRHX-
aandrijving ingevoerd moet worden.

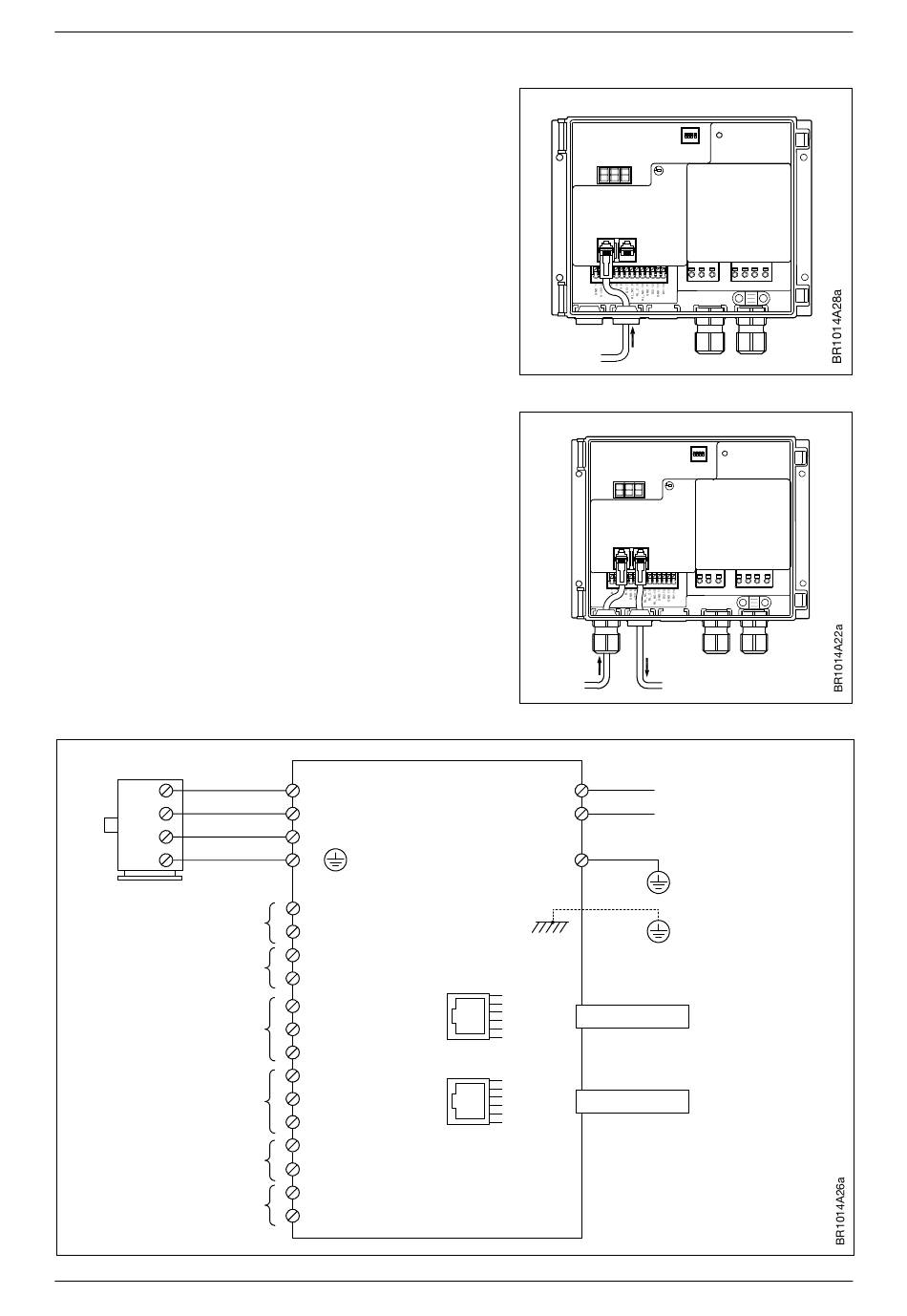

13.11 Overzicht van klemmen en aansluitingen
Afbeelding 13.11
Motor
U
V
W
PE
0-10V IN
MODBUS IN
DIG. IN3
DIG.RELAY OUT
DIG.IN2
DIG.IN1
Elektrische installatie
OJ-DRHX
U
V
W
PE
1: GND
2: 0-10V
3: "A"
4: "B"
A
5: GND
6: +12V
7: DI3
8: RL.NC
B
9: RL.C
10: RL.NO
11: GND
12: DI2
13: GND
14: DI1
© 2019 OJ Electronics A/S
Afbeelding 13.10.2
ON
OFF
1 2 3 4
MODBUS EIA-485
A
B
MODBUS
Afbeelding 13.10.3
OFF
MODBUS EIA-485
A
B
MODBUS
MODBUS
L1
230VAC
N
PE
PE
PE
-Bus B
RJ12 Modbus Slave
-Bus A
-Gnd
-Bus B
RJ12 Modbus Slave
-Bus A
-Gnd
TEST RUN
L N PE
U V W PE
ON
TEST RUN
1 2 3 4
L N PE
U V W PE
