INSTRUCTIES OJ-DRHX-1-8Nm |

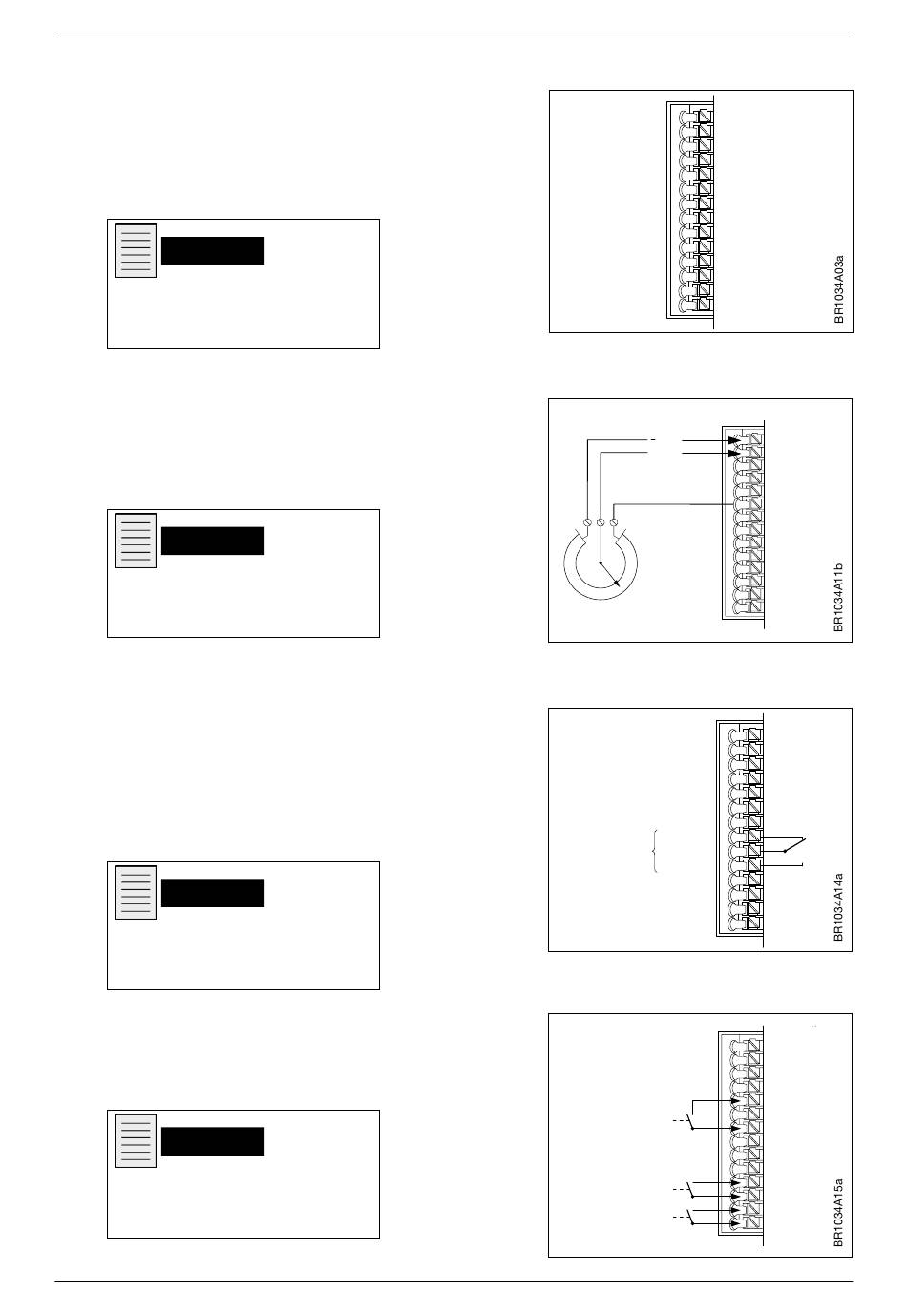

13.15 Verbindingen van analoge/digitale signalen
• Verbind A/D-stuursignalen op het klemmenblok
(zie afb. 13.15)
• Max. draadafmeting is 0,75 mm
stuurklemmen.
• Zie hoofdstuk 13.10 voor meer informatie over het
gebruik van veerklemmen.
Let op
Let op! Alleen van toepassing op:
• OJ-DRHX-1055-MAD5
• OJ-DRHX-1220-MAD5
13.16 0-10 V invoer
• Analoge 0-10 V stuurinvoer voor snelheidscontrole
via extern 0-10 V stuursignaal
(zie afb. 13.16).
• Gebruik +12V DC uitvoer op pin 6 voor 0-10V invoer
op pin 2
Let op
Let op! Alleen van toepassing op:
• OJ-DRHX-1055-MAD5
• OJ-DRHX-1220-MAD5
13.17 Digitale relaisuitgangen
• De OJ-DRHX is uitgerust met een digitale
relaisuitgang die bijvoorbeeld kan worden gebruikt
voor alarmsignalen (zie afb. 13.17).
• De relaisuitgang is een potentiaalvrij relais met
omschakelaar.
• De af fabriek geconfigureerde functie is een
alarmrelais.
• Max. belasting is 2A/30 V DC/24 V AC.
Let op
Let op! Alleen van toepassing op:
• OJ-DRHX-1055-MAD5
• OJ-DRHX-1220-MAD5
13.18 Digitale ingangen
• De OJ-DRHX is uitgerust met drie digitale
ingangen die bijvoorbeeld kunnen worden gebruikt
om een alarm te resetten (zie afb. 13.18).
Let op
Let op! Alleen van toepassing op:
• OJ-DRHX-1055-MAD5
• OJ-DRHX-1220-MAD5
Elektrische installatie
voor
2
© 2019 OJ Electronics A/S
Afbeelding 13.15
Afbeelding 13.16
GND
+0-10V
Afbeelding 13.17
1: GND
2: 0-10V
3: A
4: B
5: GND
6: +12V
7: DI3
8: RL_NC
9: RL_C
DIG.RELAY OUT
10: RL_NO
11: GND
12: DI2
13: GND
14: DI1
Afbeelding 13.18
DIG.IN3
DIG.IN2
DIG.IN1
GND: 1
0-10V: 2
A: 3
B: 4
GND: 5
+12V: 6
DI3: 7
RL_NC: 8
RL_C: 9
RL_NO: 10
GND: 11
DI2: 12
GND: 13
DI1: 14
1: GND
2: 0-10V
3: A
4: B
5: GND
6: +12V
7: DI3
8: RL_NC
9: RL_C
10: RL_NO
11: GND
12: DI2
13: GND
14: DI1
1: GND
2: 0-10V
3: A
4: B
5: GND
6: +12V
7: DI3
8: RL_NC
9: RL_C
10: RL_NO
11: GND
12: DI2
13: GND
14: DI1
21
