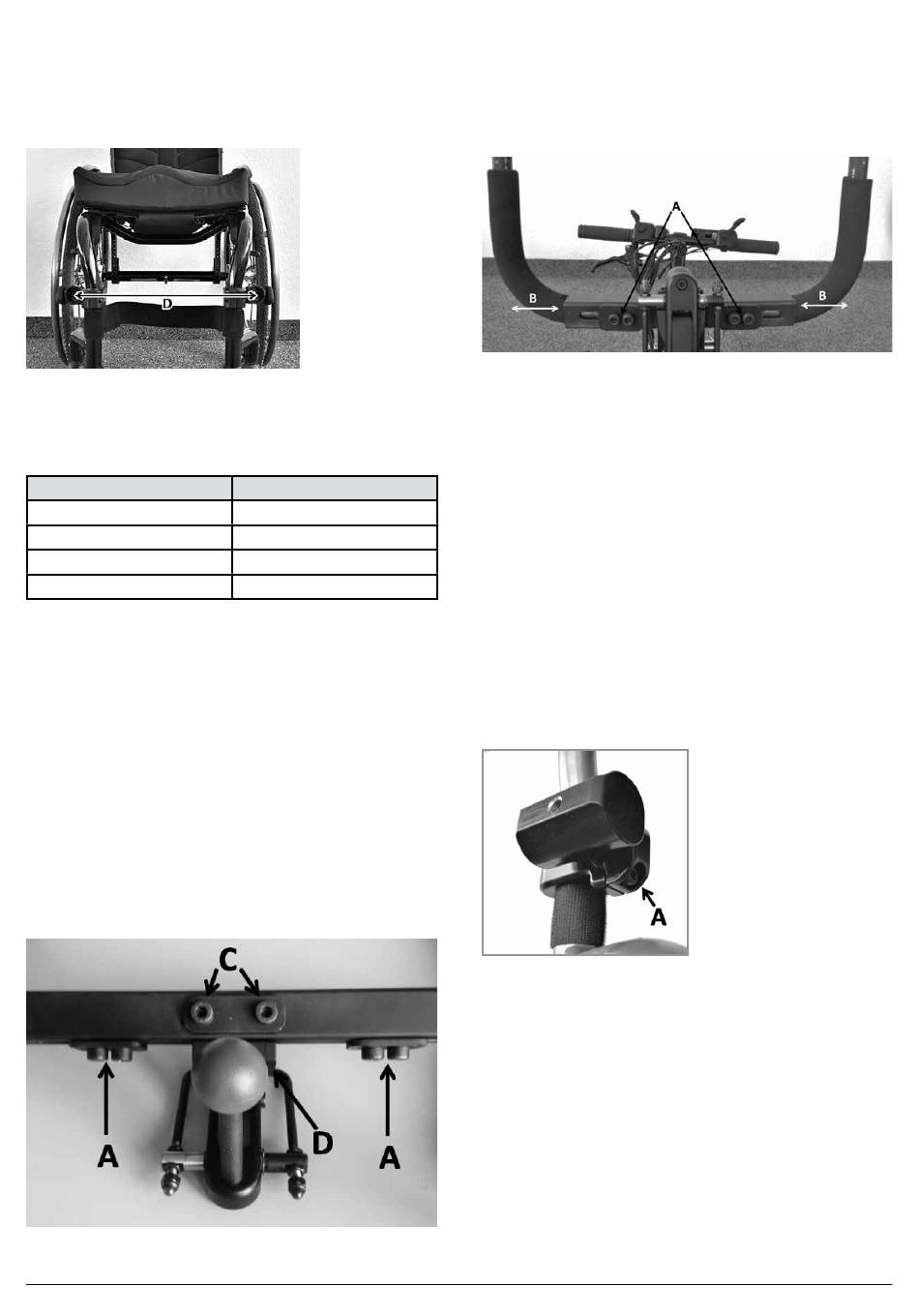

4.2. Installation du dispositif de traction et réglage de
l'angle d'inclinaison
Ouvrez le sous-châssis intermédiaire du dispositif de
traction à la largeur appropriée approximative.
fixées aux tubes du fauteuil (de centre à centre) et le
sous-châssis intermédiaire, puis sélectionnez la barre
transversale du sous-châssis intermédiaire
correspondante :
Largeur mesurée
350-420 mm
410-480 mm
470-540 mm
530-600 mm
Si la barre transversale adéquate est déjà fixée, vous
pouvez ignorer les étapes suivantes et passer directement
au réglage de précision.
• Retirez la barre transversale du sous-châssis
intermédiaire. Pour cela, séparez le sous-châssis
intermédiaire du dispositif de traction à l'aide des
boulons à libération rapide (voir également la section
Transport : Pliage et retrait du châssis).
• Desserrez et retirez les 2 vis hexagonales (C) situées à
l'arrière de la barre transversale et sortez-la du
mécanisme d'amarrage (D).
• Installez maintenant la barre transversale adéquate sur
le mécanisme d'amarrage (D). Serrez les deux vis
hexagonales à un couple de 20 Nm.
• Insérez les tubes courbés (B) dans la barre
transversale, serrez les 4 vis hexagonales (A) sans
serrer excessivement à ce stade.
Rev. I | Français
Le dispositif de
traction est livré
avec 4 barres
transversales de
sous-châssis
(dont l'une est
déjà montée),
chacune prévue
pour une largeur
spécifique.
Mesurez la
largeur (D) entre
les deux attaches
Barre transversale
30-34
36-40
42-46
48-52
Pour procéder au réglage de précision, desserrez les 4
vis hexagonales (A) sous la barre transversale du sous-
châssis intermédiaire et glissez le sous-châssis
intermédiaire (B) à la largeur requise. Alignez
uniformément les deux côtés du sous-châssis
intermédiaire de sorte que le mécanisme d'amarrage soit
parfaitement centré.
Insérez les extrémités des tubes du sous-châssis
intermédiaire dans les attaches fixées au fauteuil roulant
afin de vérifier la largeur, puis serrez les vis hexagonales
sous la barre transversale du sous-châssis intermédiaire
à un couple de 20 Nm. Le sous-châssis intermédiaire
devrait maintenant s'insérer confortablement dans les
attaches, sans forcer.
Réglage de la position et de l'angle optimal du
dispositif de traction
Placez les roues avant du fauteuil roulant sur une base
surélevée de 45 mm (ou sur les cales en carton livrées
avec l'emballage). Cette distance entre les roues avant et
le sol doit être impérativement respectée pendant la
conduite du fauteuil.
Desserrez les vis de serrage (A) du mécanisme
d'ajustement de l'angle sur les attaches fixées au
fauteuil, de manière à pouvoir régler l'angle des
receveurs à la main.
43
Empulse F55
