Informatie over de binneneenheid
De binneneenheden AWES zijn bedoeld voor binnenopstelling en aan-
sluiting op de buiteneenheid.
Mogelijke combinaties:
AWES
2-6
2-6
8-15
8-15
8-15
8-15
Tabel 3 Keuzetabel voor de wandhangende warmtepomp-binneneenhe-
den AWES
AWES beschikt over een geïntegreerde elektrische bijverwarming.
3.3
Conformiteitsverklaring
Dit product voldoet qua constructie en werking aan de Euro-
pese richtlijnen evenals aan de bijkomende nationale vereis-
ten. De conformiteit werd met de CE-markering aangetoond.
De conformiteitverklaring van het product kunt u aanvragen. Neem daar-
voor contact op met het adres vermeld op de achterkant van deze hand-
leiding.
3.4
Typeplaat
De typeplaat van de binneneenheid bevindt zich op de besturing achter
de afdekking. Deze bevat informatie over het vermogen, artikelnummer
en serienummer en de fabricagedatum van het toestel.
Compress 3000 AWES – 6720892181 (2020/06)
Buiteneenheid (ODU)
4
6
8
11s/t
13s/t
15s/t
3.5
Productoverzicht
11
10
9

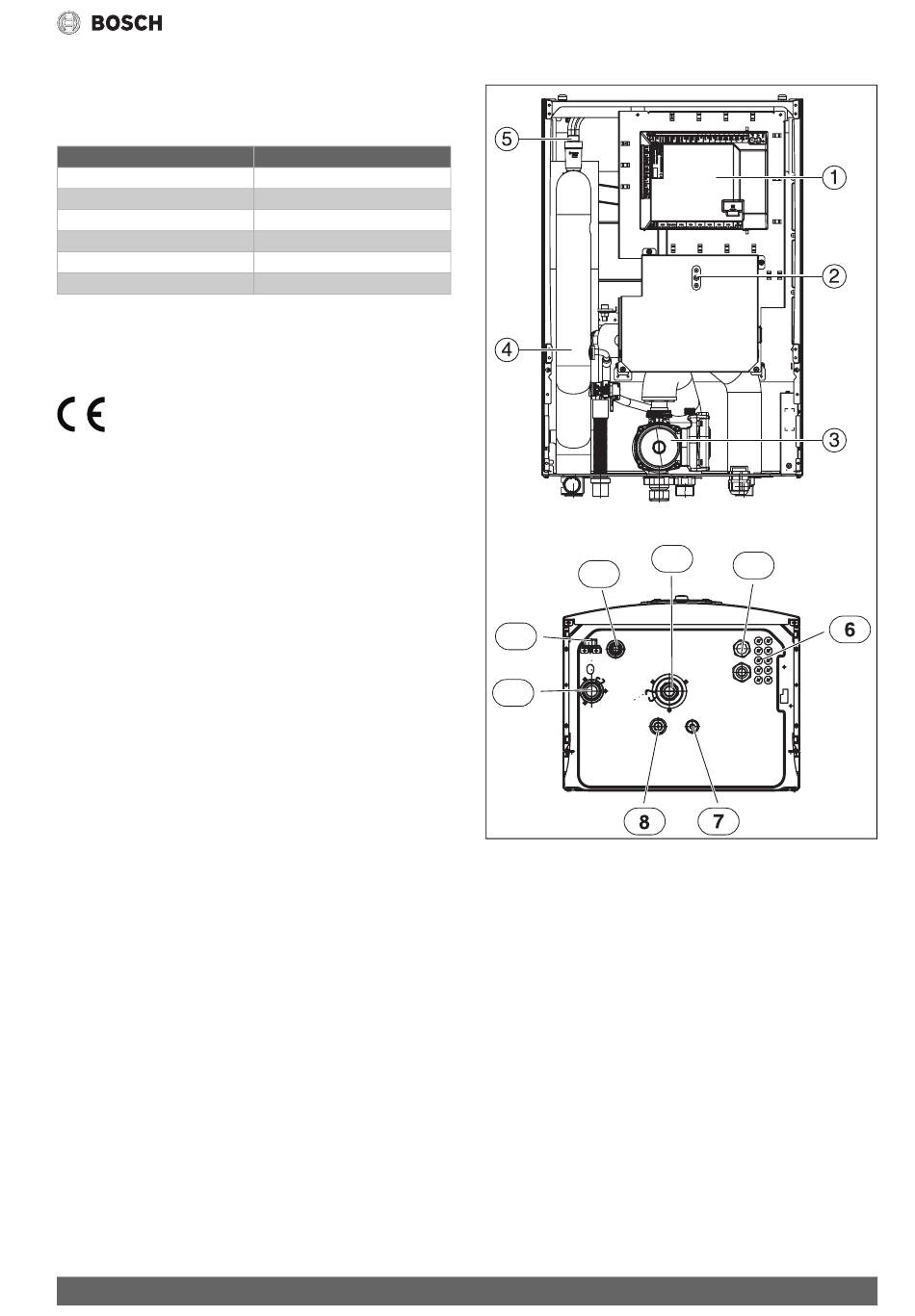

Afb. 2
Componenten en leidingaansluitingen van de binneneenheid
met elektrische bijverwarming
[1]
Installatiemodule
[2]
Resetten oververhittingsbeveiliging
[3]
Circulatiepomp
[4]
Elektrische verwarming
[5]
Automatische ontluchter (VL1)
[6]
Kabeldoorvoeren voor sensoren, CAN-BUS en EMS BUS
[7]
Solarvloeistof uit naar ODU buiteneenheid 3/8" (vloeistof)
[8]
Warmteoverdrachtsvloeistof in vanuit ODU buiteneenheid 5/8"
(gas)
[9]
Aanvoer naar verwarmingssysteem
[10] Manometer
[11] Afvoer van het veiligheidsventiel
[12] Retour van de verwarmingssysteem
[13] Kabeldoorvoer voor stroomvoorziening
Productbeschrijving
12
13
5
