Productbeschrijving
2.4
Productoverzicht
5
4

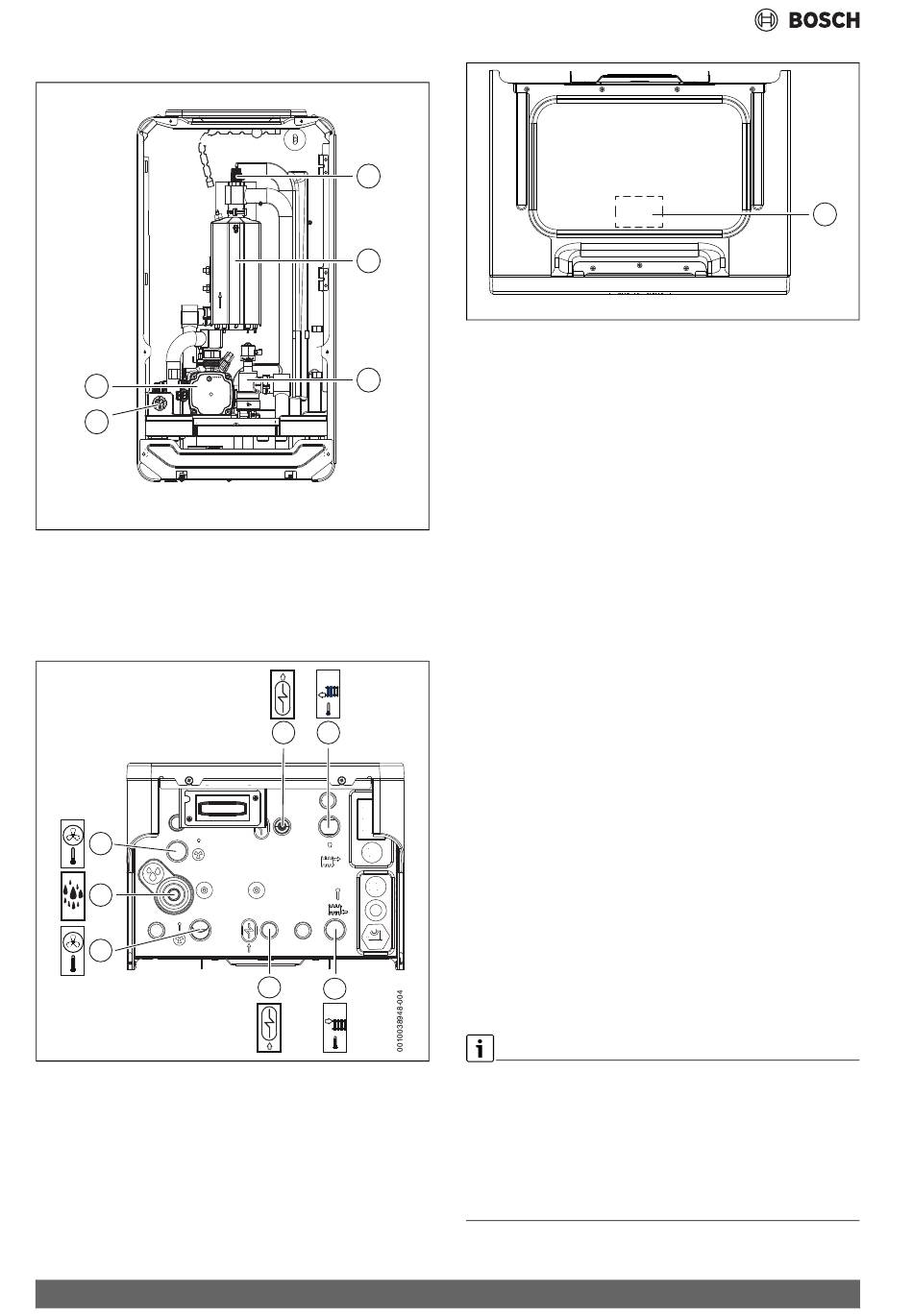

Afb. 5
Componenten
[1]
Handmatig ontluchtingsventiel
[2]
Elektrische verwarming
[3]
Verwarming/warm water 3-wegklep
[4]
Manometer
[5]
Circulatiepomp
7
6
5
Afb. 6
Leidingaansluitingen
[1]
Retourleiding van warmwatertoestel
[2]
Retourleiding van verwarmingssysteem
[3]
Aanvoerleiding naar verwarmingssysteem
[4]
Aanvoerleiding naar warmwatertoestel
[5]
Warmtegeleider van warmtepomp
[6]
Overdrukafvoer van het overstroomventiel
[7]
Warmtegeleider naar warmtepomp
6
1
2
3
0010038947-003
1
2
3
4
Afb. 7
Positie typeplaat, in het toestel
[1]
Typeplaat*
*De typeplaat bevat informatie over het vermogen, artikelnummer en se-
rienummer en de fabricagedatum van het toestel.
2.5
Voorschriften
De onderstaande richtlijnen en voorschriften moeten worden opge-
volgd:
• Lokale bepalingen en voorschriften van de bevoegde energieleveran-
cier en bijbehorende speciale regelgeving
• Nationale bouwverordeningen
• EN 50160 (kenmerken van spanning in openbare elektriciteitsnet-
werken)
• EN 12828 (verwarmingssystemen in gebouwen - ontwerpen van
warmwater-cv-installaties)
• EN 1717 (bescherming van het drinkwater tegen verontreiniging in
drinkwaterinstallaties)
• EN 378 (koelsystemen en warmtepompen - veiligheid en omgevings-
condities)
• EN60335-2-40 (bijzonder eisen voor warmtepompen, luchtbehan-
delingstoestellen en ontvochtigers)
• PED, 2014/68/EU (druktoestelrichtlijn)
2.6
Toebehoren
2.6.1
Benodigde systeemcomponenten
De volgende componenten zijn niet standaard meegeleverd maar zijn
nodig voor de eerste keer opstarten en het bedrijf van het systeem.
Cv-installatie:
• Circulatiepomp cv-installatie
• Buffervat
• Membraanexpansievat
• Ventiel voor het expansievat
• Automatisch ontluchtingsventiel [VL1] voor buffervat
• Magnetietfilter/scheider (niet nodig als het systeem alleen bestaat
uit nieuw geïnstalleerde vloerverwarming)
• Uitrusting voor vullen van de cv-installatie
Een terugslagklep kan nodig zijn om zelfcirculatie in de cv-installatie te
voorkomen. Dit kan met name optreden onder de volgende omstandig-
heden:
▶ Cv-installatie met radiatoren.
▶ De binneneenheid is geïnstalleerd onder het verwarmingssysteem
(kelder of gebouw met meer etages).
▶ De buiteneenheid is geïnstalleerd op dezelfde hoogte of onder de
binneneenheid.
Compress 5800i AW – 6721892047 (2024/08)
