De M.2 2230 SSD in M.2-slot twee installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
OPMERKING: Deze procedure geldt alleen voor computers die worden geleverd met een M.2 2230 SSD in M.2-slot twee.
OPMERKING: Afhankelijk van de bestelde configuratie kan de computer maximaal vier M.2-SSD's hebben. De SSD-
configuraties die worden ondersteund op M.2-slot twee zijn als volgt:
● M.2 2230 SSD
● M.2 2280 SSD
OPMERKING: Installeer de SSD in M.2-slot één voordat u de SSD in M.2-slot twee op de systeemkaart installeert.

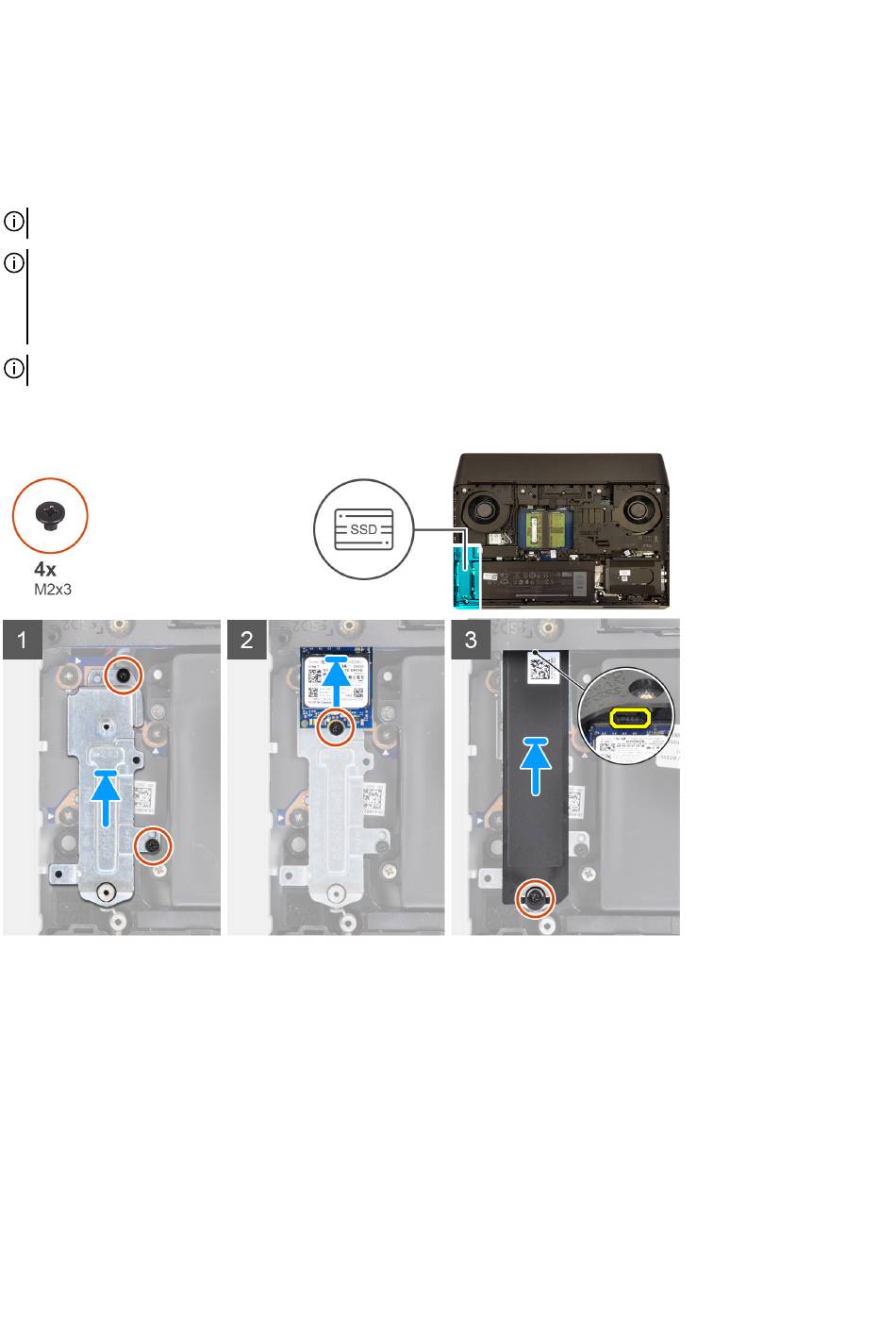

De volgende afbeelding geeft de locatie aan van de M.2 2230 SSD in M.2-slot twee en biedt een visuele weergave van de
installatieprocedure.
Stappen
1. Gebruik de uitlijnpunten om de montagebeugel van de SSD in het slot aan de onderzijde van de computer te plaatsen.
2. Lijn de schroefgaten op de montagebeugel van SSD uit met de schroefgaten aan de onderzijde van de computer.
3. Plaats de twee schroeven (M2x3) terug waarmee de montagebeugel van de SSD aan de onderzijde van de computer wordt
bevestigd.
4. Lijn de uitsparing op de M.2 2230 SSD uit met het lipje op het M.2 SSD-slot op de systeemkaart.
5. Schuif de M.2 2230 SSD in het M.2 SSD-slot op de systeemkaart.
6. Plaats de schroef (M2x3) terug waarmee de M.2 2230 SSD aan de palmsteuneenheid wordt bevestigd.
7. Schuif het lipje op het thermische schild in het slot op de onderzijde van de computer om het thermische schild op zijn plaats vast
te zetten.
8. Lijn de schroefgaten van het M.2-thermische schild uit met de schroefgaten op de palmsteuneenheid en de systeemkaart.
9. Plaats de schroef (M2x3) terug waarmee het M.2-thermische schild aan de palmsteuneenheid en systeemkaart wordt bevestigd.
