Stappen
1. Verwijder de schroef (M2x3) waarmee de beeldschermkabelbeugel aan de systeemkaart vastzit.
2. Til de bracket van de beeldschermkabel weg van de systeemkaart.
3. Gebruik het treklipje om de beeldschermkabel los te koppelen van de systeemkaart.
4. Verwijder de stekker van de camerakabel uit de connector op de systeemkaart.
5. Trek de beeldschermkabel en de camerakabel los van de onderzijde van de computer.
6. Koppel de Tobii-kabel los van de systeemkaart.
7. Verwijder de antennekabels uit de geleiders in de onderzijde van de computer.
8. Trek de Tobii-kabel los van de onderzijde van de computer.
9. Verwijder de twee schroeven (M2.5x8) waarmee de onderzijde van de computer aan de beeldschermeenheid wordt bevestigd.
10. Zet de computer ondersteboven.

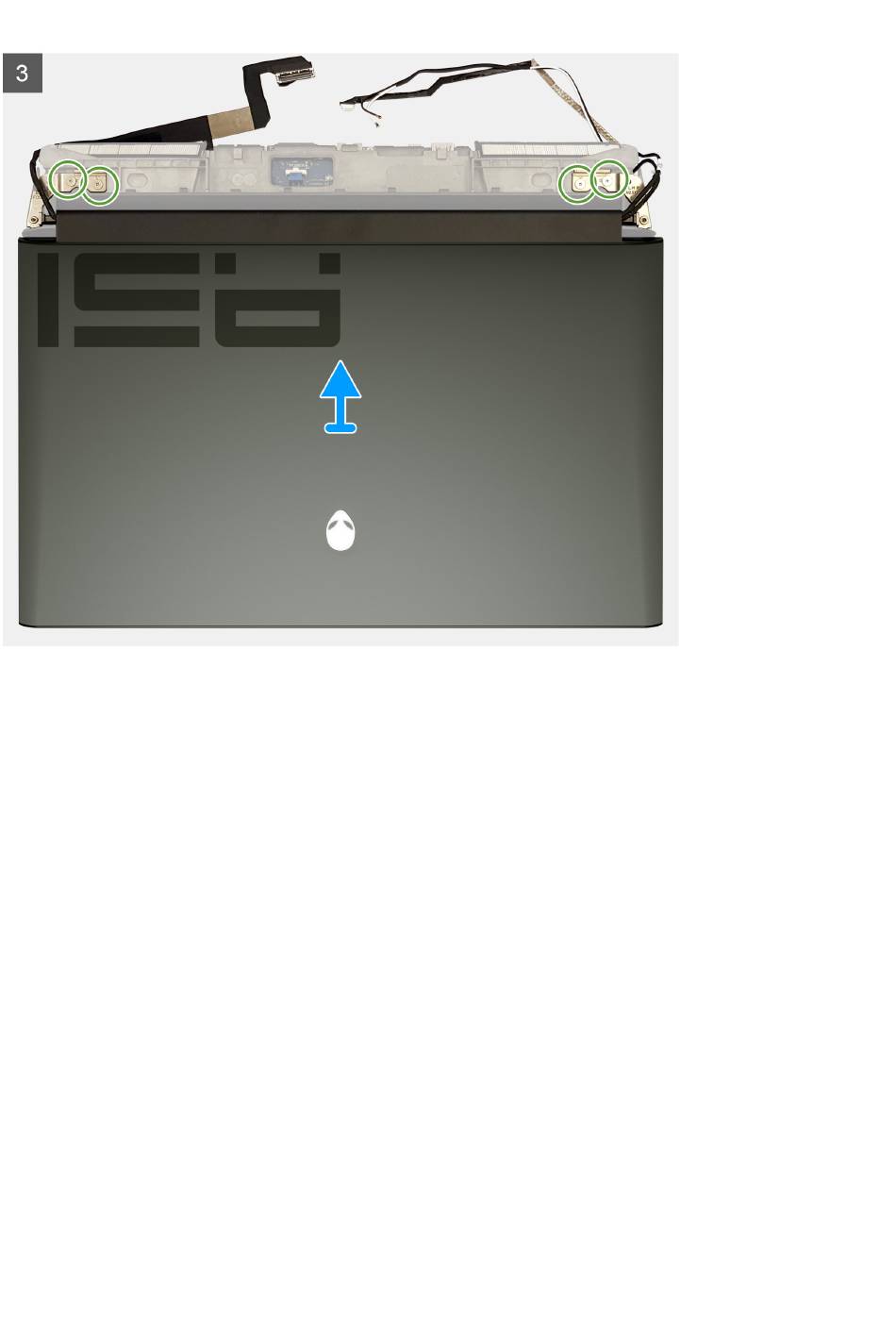

11. Verwijder de vier schroeven (M2.5x2.5) waarmee de beeldschermscharnieren aan de palmsteuneenheid worden bevestigd.
12. Til het beeldscherm van de palmsteuneenheid.
De beeldschermeenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de beeldschermeenheid aan en biedt een visuele weergave van de
installatieprocedure.
57
