Stappen
1. Verwijder de zes schroeven (M3x5) waarmee het schild van de systeemkaart aan de basis van de beeldschermeenheid is bevestigd.
2. Til het schild van de systeemkaart uit de basis van de beeldschermeenheid.
Het schild van de systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

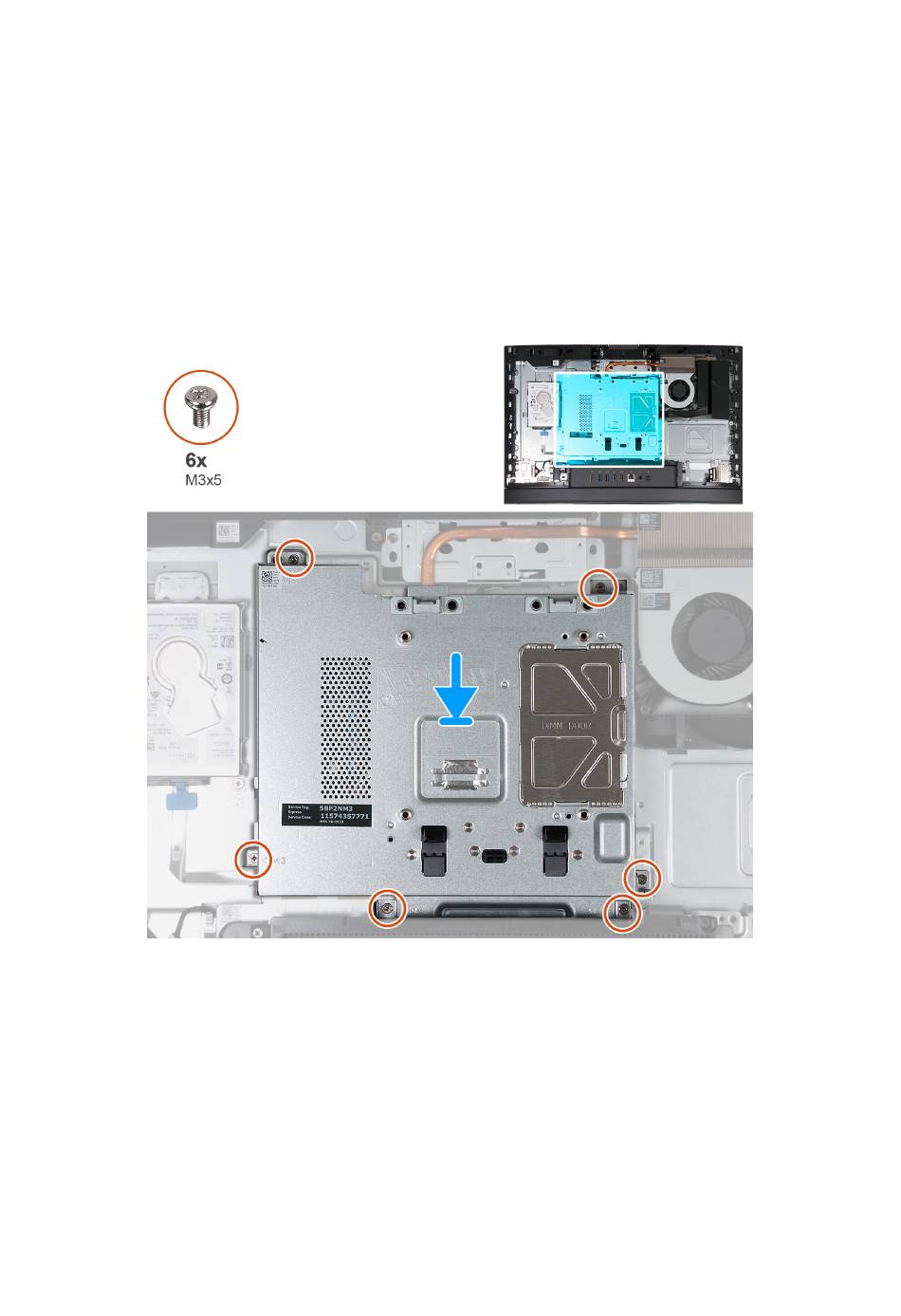

De volgende afbeelding geeft de locatie van het systeemkaartschild aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 26. Het schild van de systeemkaart plaatsen
Stappen
1. Plaats de systeemkaart op de basis van de beeldschermeenheid.
2. Lijn de schroefgaten in de het schild van de systeemkaart uit met de schroefgaten aan de basis van de beeldschermeenheid.
3. Plaats de zes schroeven (M3x5) terug waarmee het schild van de systeemkaart aan de basis van de beeldschermeenheid wordt
bevestigd.
Vervolgstappen
1. Installeer het achterpaneel.
2. Plaats de standaard.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
53
