Het schild van de systeemkaart plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
OPMERKING:
De etsen op het schild van de systeemkaart vertegenwoordigen niet de componenten die door deze computer
worden ondersteund.
Over deze taak

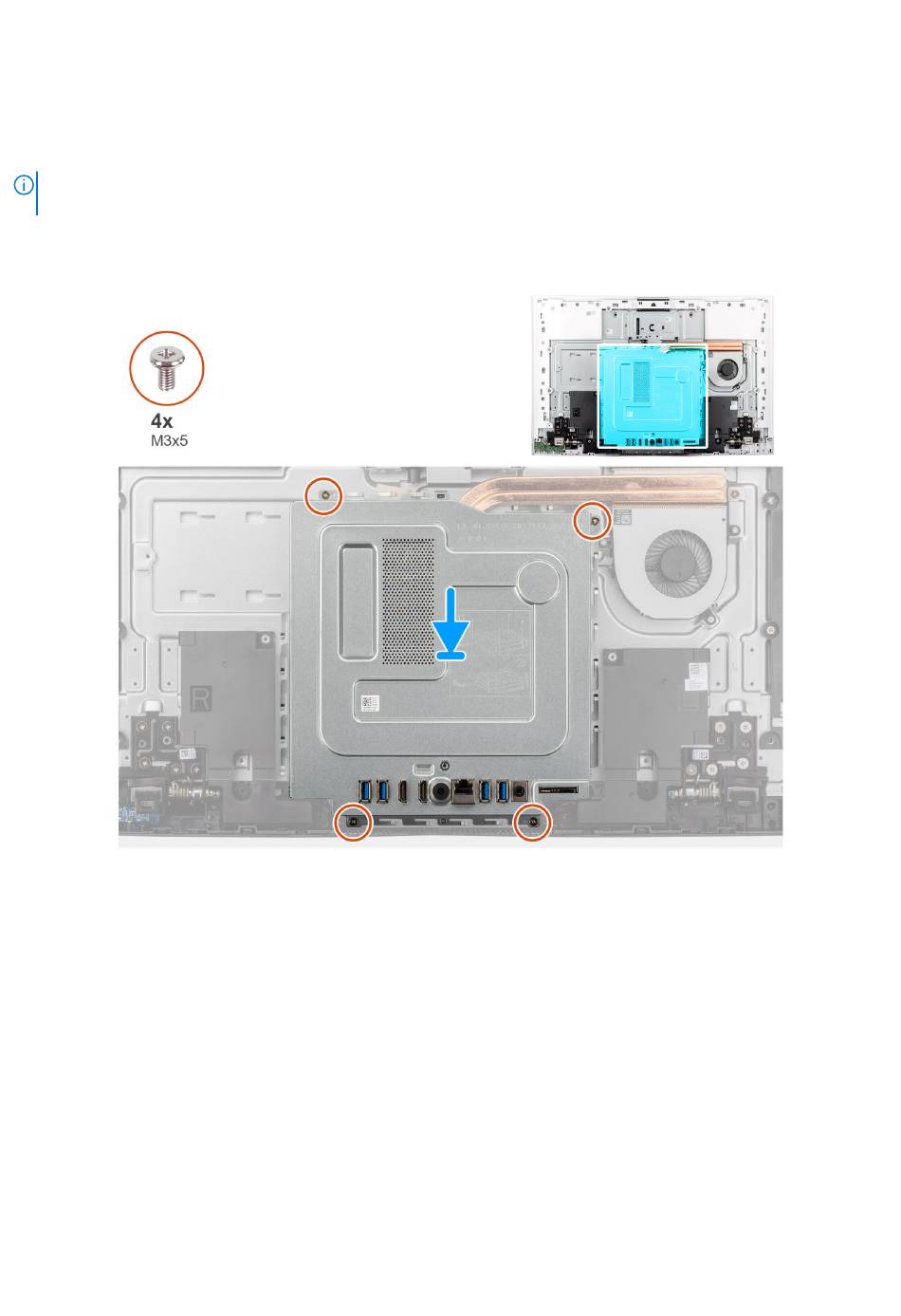

De volgende afbeelding geeft de locatie van het systeemkaartschild aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 28. Het schild van de systeemkaart plaatsen
Stappen
1. Lijn de schroefgaten in de het schild van de systeemkaart uit met de slots aan de basis van de beeldschermeenheid.
2. Til het schild van de systeemkaart uit de basis van de beeldschermeenheid.
3. Plaats de vier schroeven (M3x5) terug waarmee het systeemkaartschild aan de basis van het beeldscherm wordt bevestigd.
Vervolgstappen
1. Installeer de I/O-afdekplaat.
2. Installeer het achterpaneel.
3. Plaats de standaard.
4. Volg de procedure in
Nadat u in de computer hebt
52
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
gewerkt.
