Pos.
Désignation Dimen-
(fig.
Câble de
ci-
raccorde-
des-
ment au sec-
sus)
teur
(fig.
Câble de
ci-
raccorde-
des-
ment du
sus)
contacteur
de trop-plein
de sécurité
4.2 Sélection de l'emplacement
d'installation
La pompe à condensats a été spécia-
lement conçue pour être montée dans
la pièce d'installation de la chaudière à
condensation. La température ambiante
doit être comprise entre 5 °C et 50 °C.
▶
Montez la pompe aussi près que pos-
sible de la chaudière à condensation.
– Faites en sorte que le réservoir des
condensats de la pompe se trouve en
dessous de la source de condensats.
▶
Choisissez un emplacement d'installa-
tion suffisamment grand en regard des
dimensions de l'appareil et des espaces
libres de montage.
4.3 Raccordement hydraulique
4.3.1 Raccordement du tuyau
d'arrivée des condensats
Attention !
Dégâts matériels en l'ab-
sence d'écoulement des
condensats
Si le tuyau d'entrée des
condensats n'est pas posé
correctement, les condensats
risquent d'être refoulés dans la
pompe.
▶
Faites cheminer le tuyau
d'entrée des condensats
de sorte qu'il présente une
0020303454_00 Condensate pump Notice d'installation
Nom-
sions
bre
—
1
—
1
pente constante entre la
chaudière à condensation
et la pompe à condensats.
▶
Faites en sorte que le tuyau
d'entrée des condensats soit
le plus rectiligne possible,
sans coude, ni courbure.
Condition: Le tuyau de vidange des condensats de
la chaudière à condensation est suffisamment long
▶
Branchez directement le tuyau de vi-
dange des condensats inclus dans le
contenu de la livraison de la chaudière
à condensation sur la pompe.
– Le tuyau de vidange des condensats
inclus dans le contenu de la livraison
de la chaudière à condensation fait
office de tuyau d'arrivée des conden-
sats pour la pompe.
Condition: Le tuyau de vidange des condensats de
la chaudière à condensation est trop court
▶
Remplacez le tuyau de vidange des
condensats inclus dans le contenu de
la livraison de la chaudière à conden-
sation par le tuyau d'arrivée des
condensats fourni.

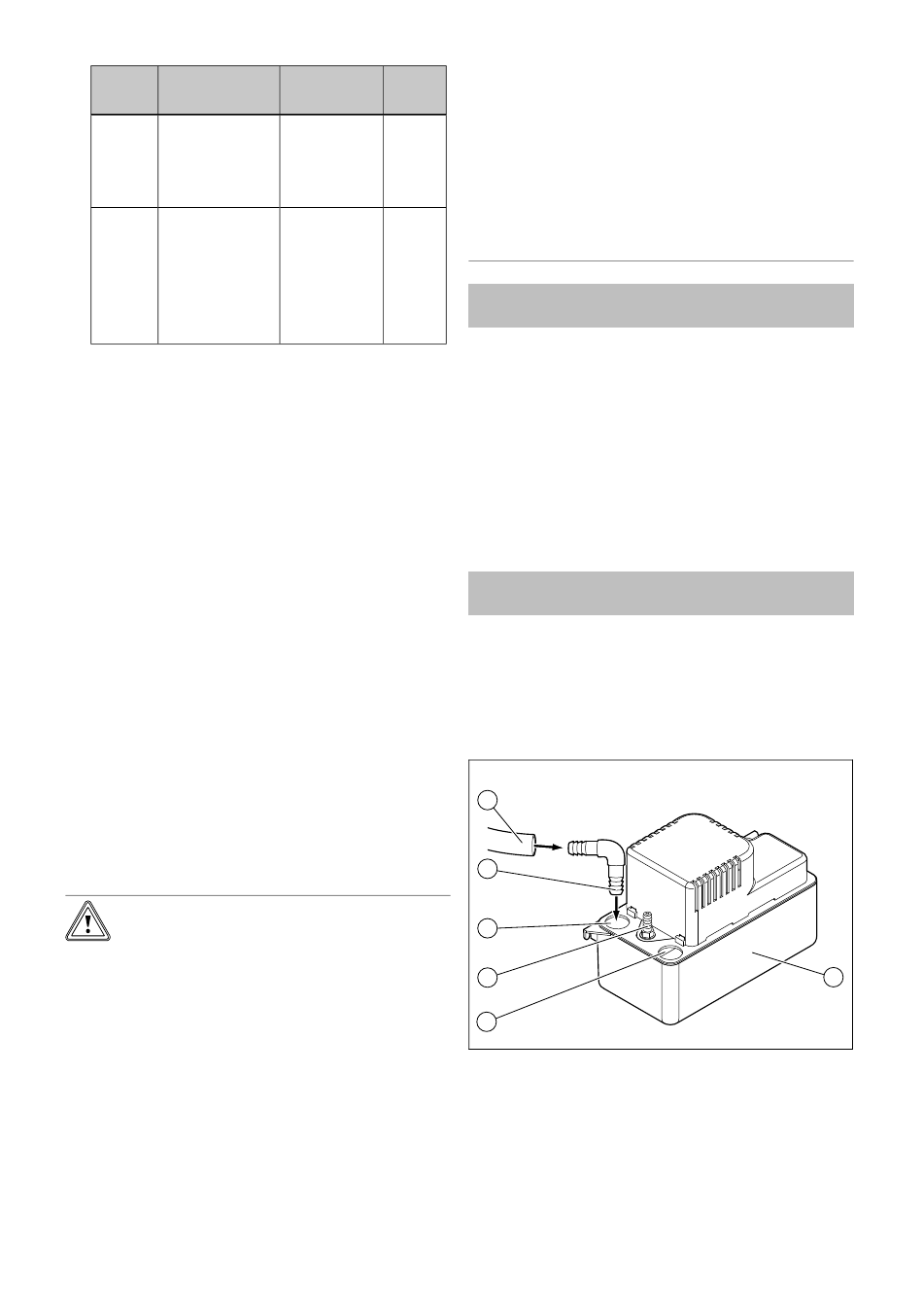

6
5
4
3
2
1
Réservoir des
condensats
2
Orifice pour
tuyau d'arrivée
des condensats
Montage 4
1
3
Raccordement
du tuyau de
vidange des
condensats
(vanne antiretour
avec embout
cannelé)
21
