4 Montage
4.4 Elektrische installatie
De elektrische installatie mag alleen door
een elektromonteur worden uitgevoerd.
Voordat u begint met de elektrische aan-
sluiting van het product, moeten de mon-
tage van de hydraulische aansluitingen
van de condenspomp zijn afgerond.
4.4.1 Overzicht elektrische
aansluitingen
De 3-aderige aansluitkabel 230 V is be-
doeld als voedingsspanning van de con-
denspomp. De 2-aderige verbindingska-
bel van de veiligheidsoverloopschake-
laar is bedoeld voor de elektrische aan-
sluiting van de veiligheidsoverloopscha-
kelaar op het laagspanningscircuit van het
HR-toestel.
4.4.2 Elektrische aansluiting
voorbereiden
1. Schakel het HR-toestel spanningsvrij.
2. Beveilig het HR-toestel tegen het herin-
schakelen.
3. Let erop, dat alle elektrische en con-
denswatertransporterende verbindin-
gen met de pomp zonder mechanische
spanning zijn geïnstalleerd.
4.4.3 Condenspomp aansluiten
1. Monteer een standaard stekker met
randaarde op de 3-aderige net aan-
sluitkabel.
– De stekker met randaarde is NIET in
de leveringsomvang inbegrepen.
2. Sluit de condenspomp met de geaarde
stekker op een contactdoos aan.
4.4.4 Veiligheidsoverloopschakelaar
van de condenspomp
aansluiten
De verbindingskabel van de veiligheids-
overloopschakelaar kunt u op twee manie-
ren op de ProE-steekplaats van de print-
plaat van het HR-toestel aansluiten:
36
– op de steekplaats "Anl-Therm" of
– op de steekplaats "Burner Off"
▶
Kies afhankelijk van de uitvoering van
de printkaart van het HR-toestel de pas-
sende aansluiting voor de veiligheids-
overloopschakelaar.
– Na het aansluiten van de veiligheids-
overloopschakelaar op het HR-
toestel, worden mogelijke storings-
meldingen van de condenspomp
in de veiligheidsketen van het HR-
toestel opgenomen.
4.4.4.1 Verbindingskabel aansluiten
Alternatief 1:
1.
Voorwaarde: Steekplaats "Anl-Therm"
▶
Open de schakelkast van het HR-
toestel.
▶
Plaats de verbindingskabel van de
veiligheidsoverloopschakelaar in de
schakelkast van het HR-toestel.
▶

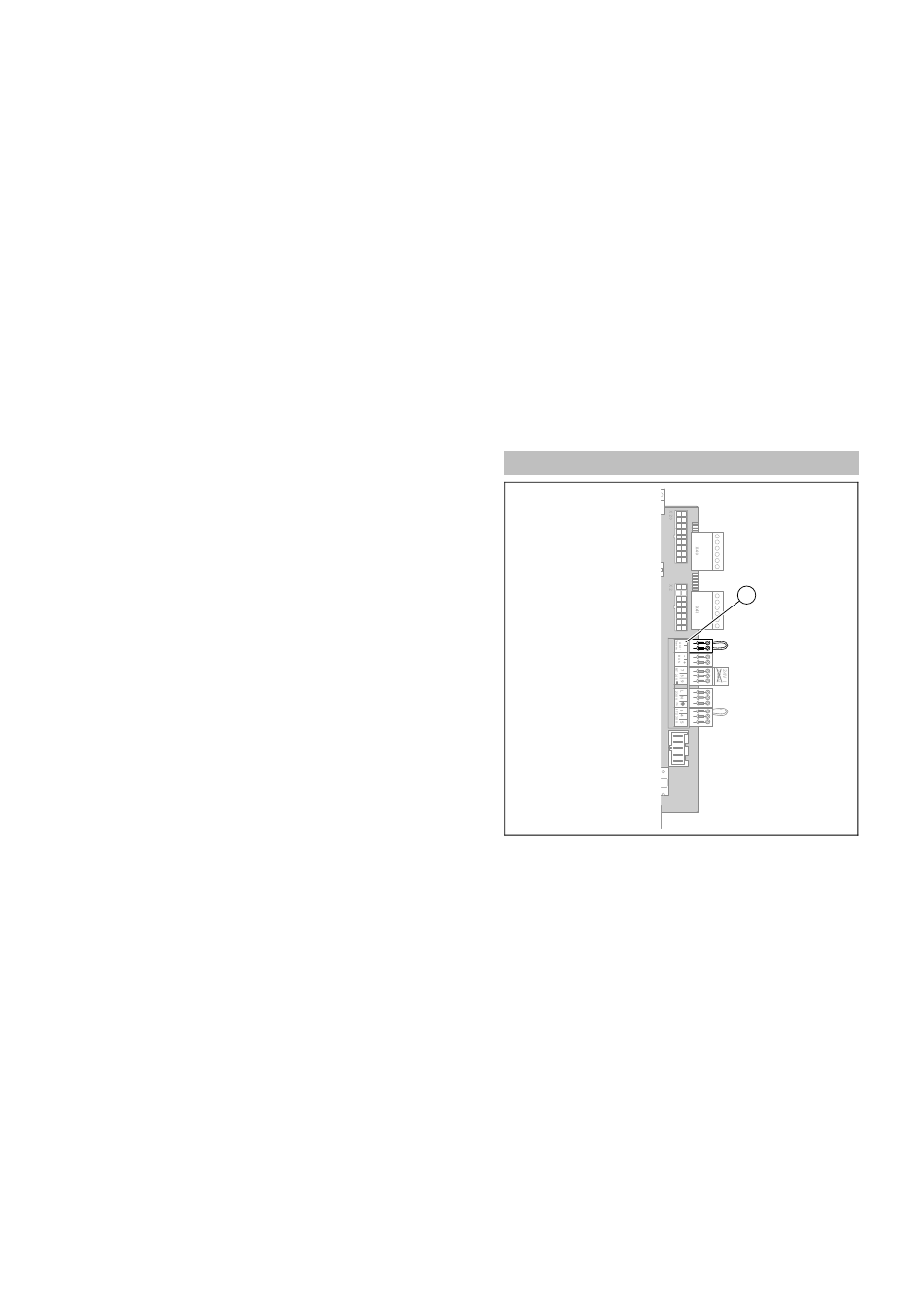

Verwijder op de printplaat van het
HR-toestel de stekkerbrug van de
steekplaats "Anl-Therm" (1).
▶
Steek de verbindingskabel op de
steekplaats "Anl-Therm" (1).
▶
Borg de verbindingskabel met een
trekontlasting, die zich op de ProE-
steekplaats van de printplaat be-
vindt.
Installatiehandleiding Condensate pump 0020303454_00
