4 Montage
4
Orifice pour
tuyau d'arrivée
des condensats
1. Raccordez le tuyau d'arrivée des
condensats à la sortie des condensats
de la chaudière à condensation.
2. Branchez le tuyau d'arrivée des
condensats sur la pompe à conden-
sats. Si nécessaire, utilisez un collier
pour fixer le tuyau sur le coude de
raccordement.
– Faites en sorte que les condensats
arrivent directement dans le réser-
voir des condensats par gravité.
4.3.2 Raccordement du tuyau de
vidange des condensats
1. Pour éviter tout reflux dans le réservoir
des condensats de la pompe, utilisez
exclusivement le tuyau de vidange des
condensats fourni (⌀ 10 x 14 mm).
2. Branchez le tuyau de vidange des
condensats sur l'embout cannelé de
la pompe à condensats.
4.3.3 Cheminement du tuyau de
vidange des condensats
Attention !
Dommages matériels en pré-
sence de tubes d'évacuation
inadaptés
Si les tubes d'évacuation ne
résistent pas aux acides, les
condensats risquent de provo-
quer des défauts d'étanchéité et
des dommages.
▶
Si vous devez prolonger la
conduite d'évacuation des
condensats au cours de l'ins-
tallation, utilisez exclusive-
ment des tubes d'évacuation
résistants aux acides (DIN
1986-4).
22
5
Coude de rac-
cordement à 90°
6
Tuyau d'arrivée
des condensats
Notice d'installation Condensate pump 0020303454_00

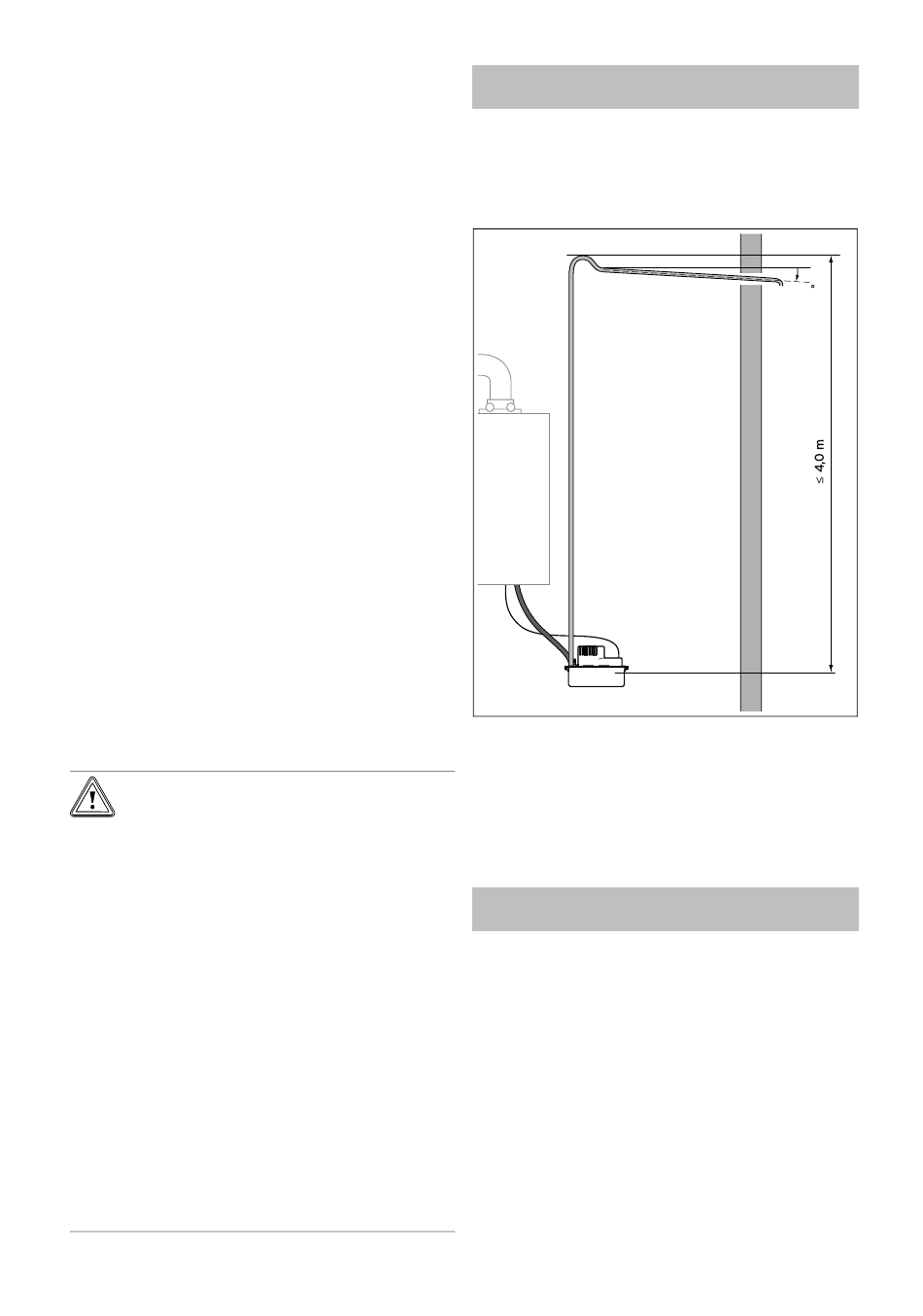

Condition: Point d'écoulement situé au-dessus du
niveau de la pompe
▶
Faites cheminer le tuyau de vidange
des condensats de manière à former
un U au point le plus haut afin d'éviter
les retours.
1. Faites remonter le tuyau de vidange
des condensats le plus possible en
partant de la pompe.
2. Notez que la hauteur manométrique
résiduelle maximale de la pompe est
de 4 m.
Condition: Point d'écoulement situé en dessous du
niveau de la pompe
▶
Faites cheminer le tuyau de vidange
des condensats en formant une pente
constante vers le point d'écoulement
situé sous le niveau de la pompe.
– La pompe est déjà montée.
3. Tirez le morceau de carton situé sur le
côté de la pompe.
≈ 3
