PAW-DHWM200A
A (mm)
1170
B (mm)
580
C (mm)
/
F (mm)
975
H (mm)
1540
I (mm)
615
J1 (mm)
/
J2 (mm)
/
HV
G1
IM
/
CV
G3/4
VM
/
TV
G 1

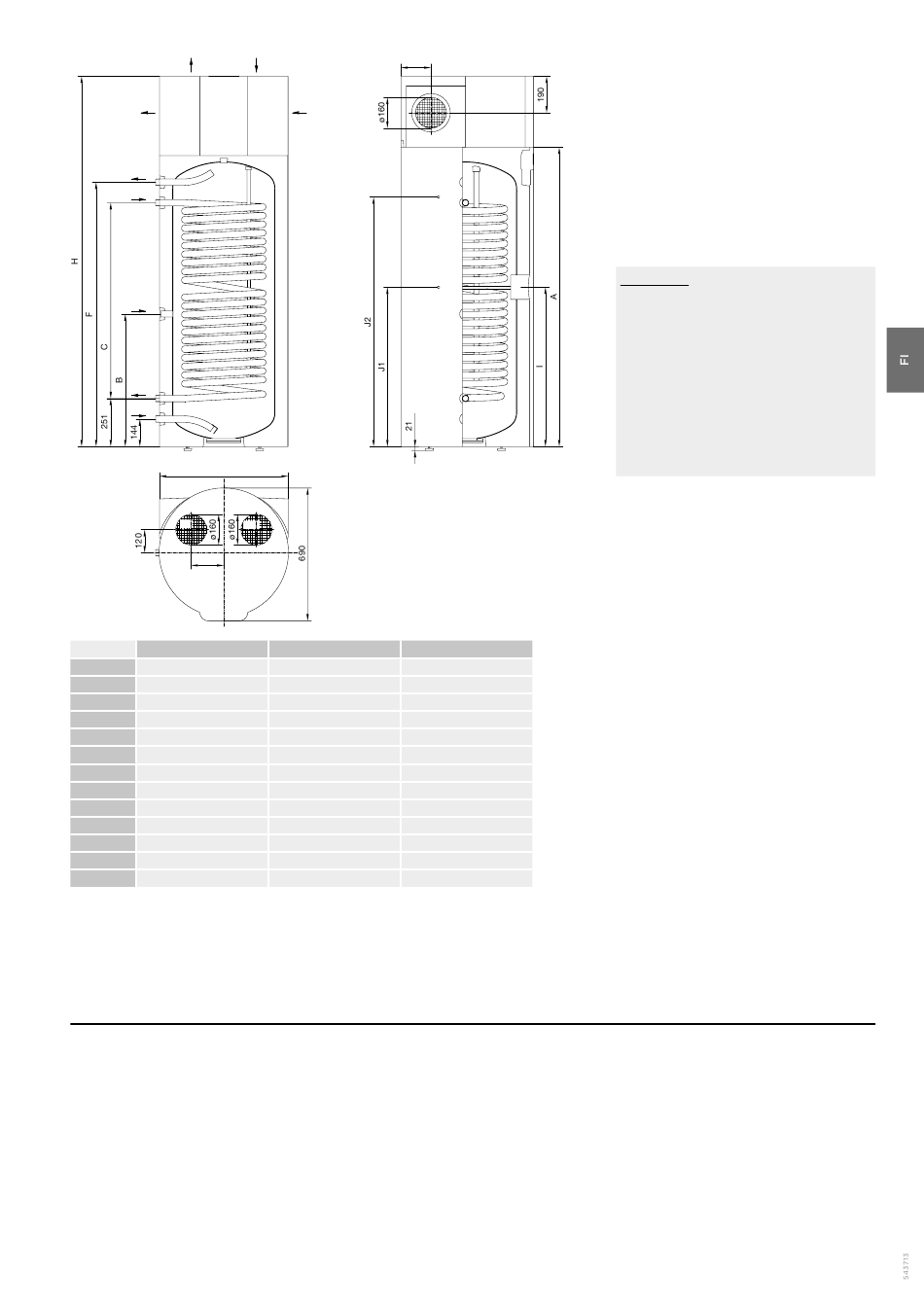

Kuva 1 Säiliön liitäntä- ja asennusmitat [mm]
MUUT LÄMMITYSLÄHTEET -
ANTURIN ASENNUS
Kuumavesivaraajan vasemmalla puolella on kaksi aukkoa (J1, J2), joissa on anturit kuumavesisäiliön liitännän ohjausjärjestelmälle
muihin lämmitysjärjestelmiin. Mittapään enimmäishalkaisija on 8 mm. Mittapään putken pituus on 180 mm. Laita mittapää putkeen ja
liitä se:
• Jos asennat anturin korkeampaan paikkaan, termostaatti reagoi nopeammin, kiertopumpun toiminta-aika on lyhyempi, varaajasäiliön
vedenlämpötilan ja lämmityslähteen lämpötilan ero termostaatin sammuttamisen jälkeen on korkeampi. Tämän vuoksi kuuman
veden määrä ja lämpötila varaajasäiliössä on alhaisempi.
• Jos asennat anturin alempaan paikkaan, kiertopumpun toiminta-aika on pidempi, varaajasäiliön vedenlämpötilan ja lämmityslähteen
lämpötilan ero termostaatin sammuttamisen jälkeen on alhaisempi. Tämän vuoksi kuuman veden määrä ja lämpötila varaajasäiliössä
on korkeampi.
157
VZ
VZ
PAW-DHWM300A
PAW-DHWM300AE
1560
1560
690
690
/
1020
1375
1375
1930
1930
840
840
/
790
/
1300
G1
/
G3/4
G3/4
/
G 1
SELITYKSET
PT
HV Kylmän veden sisääntulo (H – sininen
IM
CV Kiertoputkisto (musta venttiilinväännin)
VM Sisääntulo PT (musta venttiilinväännin)
TV Kuuman veden poisto (T – punainen
J1
VZ Ilman syöttö
IZ
G 1
G 1
G 1
G 1
Lämmönvaihdin
venttiilinväännin)
Ulostulo PT (musta venttiilinväännin)
venttiilinväännin)
Anturin putki J2 Anturin putki
Ilman poisto
