Värden för totalt statiskt tryckfall beräknas genom att addera tryckfall hos varje individuellt element som är installerad i
rörledningssystemet med luft. Värden för tryckfall hos varje individuellt element (diameter 150 mm) presenteras i följande tabell.
a)
d)

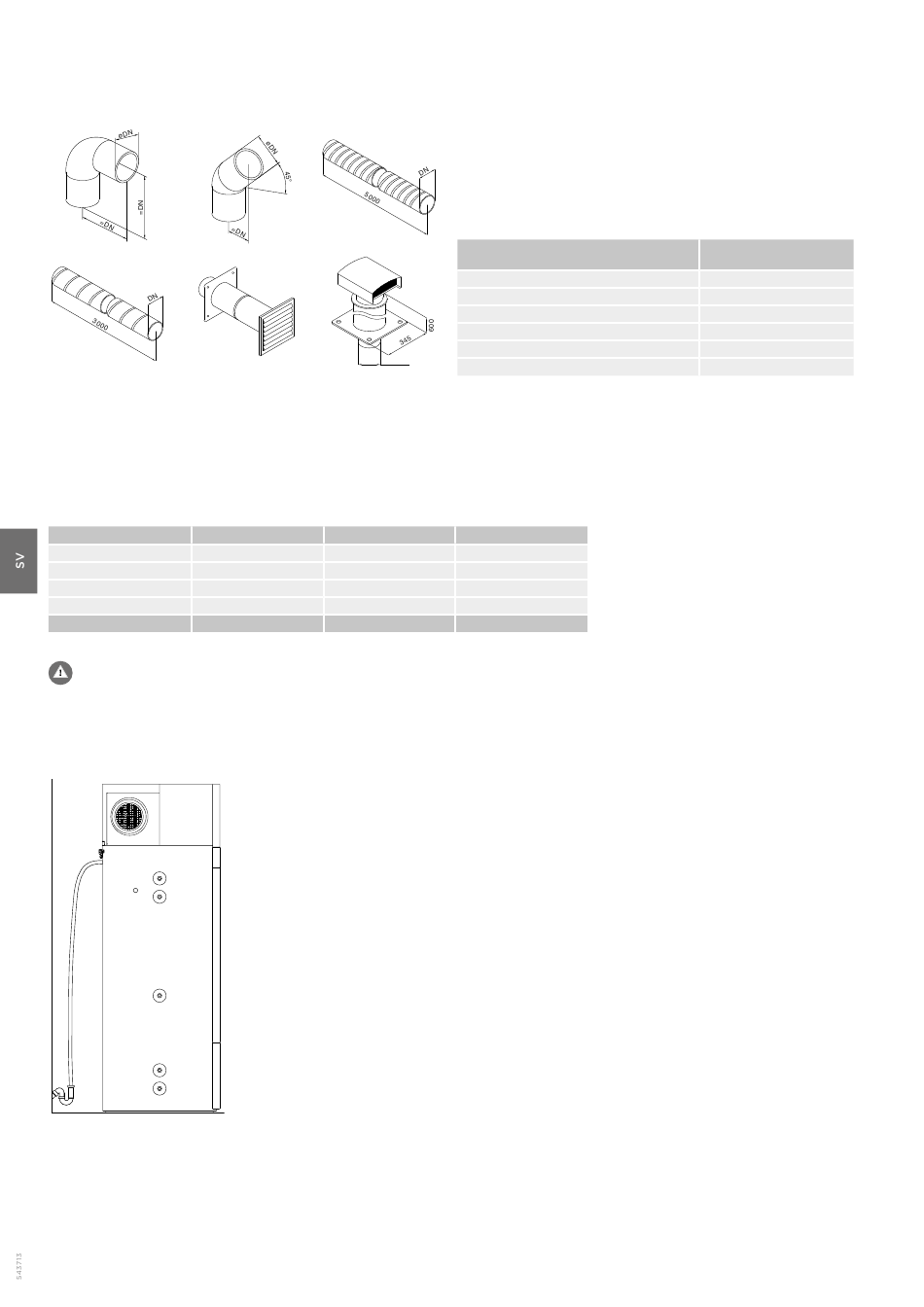

Bild 5: Diagram över grundläggande element i rörledningssystemet för in-/utlopp av luft
Beräkningarna av tryckvärdena är informativa. Mer noggrannare beräkningar av luftflöden kräver mer detaljerade egenskaper
hos enskilda element eller information från utvecklaren. Efter installationen rekommenderar vi mätningar av luftflödet i
rörledningssystemet. Värden för totalt statiskt tryckfall beräknas genom att addera tryckfall hos varje individuellt element som är
installerad i rörledningssystemet med luft. Rekommenderad nominell drift är summan av ca 100 Pa. I fall luftflödet minskar, minskar
COP.
Beräkningsexempel
Antal element
Krök 90°
Flexibel slang
Suggaller
Frånluftsutlopp i topp
Summan
Anslutning av värmepumpen till samma rörledning med köksventil i mindre lägenheters ventilationsystem är inte tillåtet.
Vid drift av värmepumpen bildas kondensat i aggregatet. Kondensat ska tömmas i avloppssystemet via slangen Ø16mm på
baksidan av värmepumpen. Mängden kondensat beror på luftens temperatur och fuktighet eller luft.
Bild 6: Anslutning till vattenförsörjningsnätet - utlopp för kondensat
80
b)
160-200
e)
Δ
p (Pa)
4
5
8
5 Pa/m
1
25
1
10
Typer av element och deras tryckfall.
c)
Typ av element
a) Krök 90°
b) Krök 45°
c) Flexibel slang
d) Spiroslang
e) Suggaller
f)
f) Frånluftsutlopp i topp
ΣΔ
p (Pa)
20
35
25
10
100
Värden för tryckfall av
varje individuella
5 Pa
3 Pa
5 Pa/m
3 Pa/m
25 Pa
10 Pa
