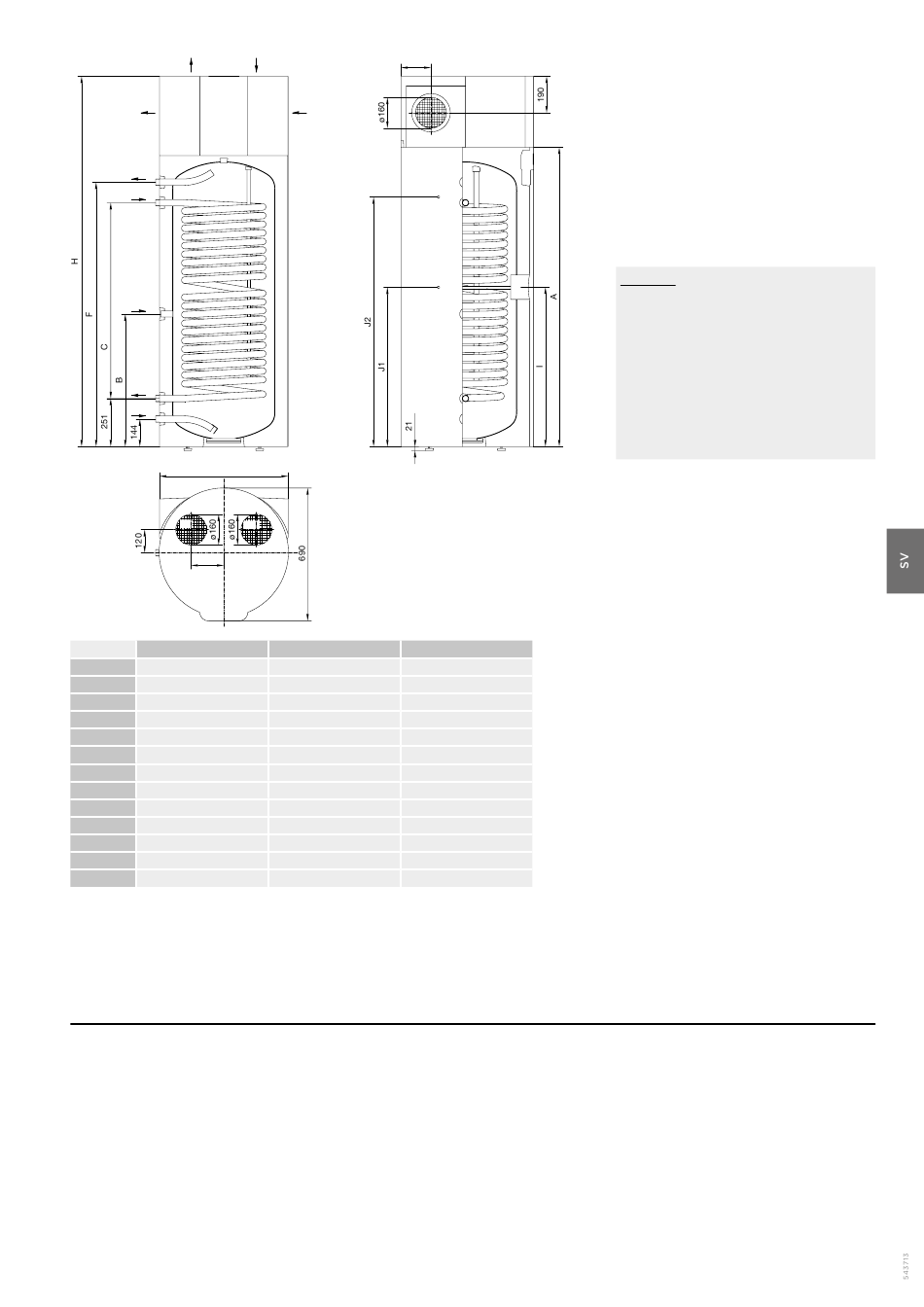

Bild 1: Tankmåtten [mm] för anslutning och installation
ÖVRIGA UPPVÄRMNINGSKÄLLOR -
INSTALLATION AV SENSOR
På vänster sida av varmvattenlagringstanken hittas två öppningar (J1, J2), där sensorerna för styrsystemet för anslutning av
varmvattentanken till andra uppvärmningskällor. Den maximala diametern av sonden är 8 mm. Längden på sensorröret är 180 mm.
För in sensorn i röret och fäst den:
• om du installerar sensorn i en högre position, kommer termostaten att svara snabbare, driftperioden för cirkulationspumpen
blir kortare, skillnaden mellan vattentemperaturen i lagringstanken och temperaturen i uppvärmningskällan efter stängning av
termostaten kommer att vara högre. Följaktligen kommer mängden och temperaturen av varmt vatten i lagringstanken vara lägre.
• om du installerar sensorn i en lägre position, kommer driftperioden för cirkulationspumpen blir längre, där skillnaden mellan
vattentemperaturen i lagringstanken och temperaturen i uppvärmningskällan efter stängning av termostaten kommer att vara
högre. Följaktligen kommer mängden och temperaturen av varmt i lagringstanken vara högre.
157
VZ
VZ
PAW-DHWM300A
PAW-DHWM300AE
1560
1560
690
690
/
1020
1375
1375
1930
1930
840
840
/
790
/
1300
G1
/
G3/4
G3/4
/
G 1
BILDTEXT
PT
HV Kallvatteninlopp (H – blå rosett)
IM
CV Cirkulationsledning (svart rosett)
VM Inlopp PT (svart rosett)
TV Varmvattenutlopp (T – röd rosett)
J1
J2
VZ Luftinlopp
IZ
G 1
G 1
G 1
G 1
Värmeväxlare
Utlopp PT (svart rosett)
Sensorrör
Sensorrör
Luftutlopp
