Weergaveapparaten aansluiten
Het toestel is voorzien van verschillende ingangen waaronder HDMI-ingangen, zodat u
verschillende weergaveapparaten kunt aansluiten. Raadpleeg de volgende pagina's
voor informatie over het aansluiten van een BLUETOOTH apparaat, een iPod, of een
USB-opslagapparaat.
– Een BLUETOOTH apparaat aansluiten (p. 60)
– Een iPod aansluiten (p. 61)
– Een USB-opslagapparaat aansluiten (p. 66)

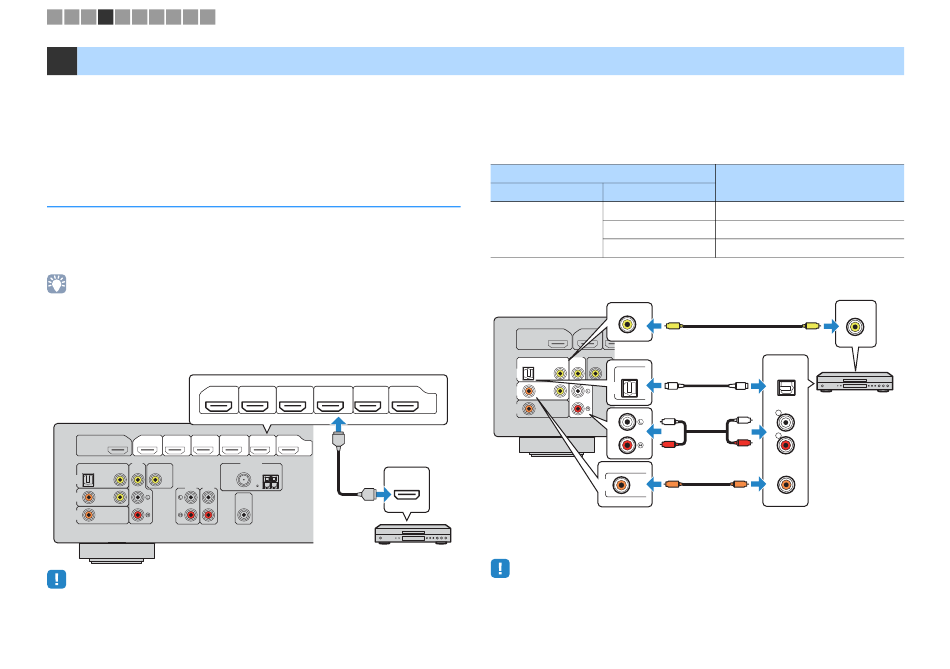

Videoapparaten (zoals BD/DVD-spelers) aansluiten
Sluit videoapparaten, zoals BD/DVD-spelers, settopboxes (STB's) en gameconsoles
aan op het toestel. Kies een van de volgende aansluitingen, afhankelijk van welke
video/audio-uitgangen beschikbaar zijn op het videoapparaat. Wij raden u aan een
HDMI-aansluiting te gebruiken als het videoapparaat een HDMI-uitgang heeft.
• Als de combinatie van video-/audio-ingangsaansluitingen die op het toestel beschikbaar zijn, niet overeenkomt
met uw videoapparaat, verandert u de combinatie overeenkomstig de uitgangen van uw apparaat (p. 21).
■
HDMI-aansluiting
Sluit een videoapparaat aan op het toestel met een HDMI-kabel.
HDMI 1-6-aansluitingen
(BD/DVD)
HDMI 1
Het toestel (achterzijde)
HDMI OUT
ARC
(BD/DVD)
HDMI 1
HDMI 2
HDMI 3
HDCP2.2
AV 3
MONITOR OUT
OPTICAL
VIDEO
VIDEO
VIDEO
AV 1
(TV)
AUDIO 2
AUDIO 3
VIDEO
AV 2
COAXIAL
AUDIO 1
COAXIAL
• Als u een video-apparaat aansluit op het toestel via HDMI, moet u uw tv aansluiten op de HDMI
OUT-aansluiting van het toestel (p. 19).
• Voor HDCP 2.2-compatibele HDMI-apparatuur, kunt u de HDMI 6-aansluiting gebruiken.
HDMI 2
HDMI 3
HDMI 4
HDMI 5
HDCP2.2
HDMI 6
HDMI
HDMI 4
HDMI 5
HDCP2.2
HDMI 6
HDMI-uitgang
ANTENNA
(RADIO)
FM
AM
HDMI
75
HDMI
SUBWOOFER
PRE OUT
Videoapparaat
■
Composietvideoaansluiting
Sluit een videoapparaat aan op het toestel met behulp van een video-penstekkerkabel
en een audiokabel (optisch digitale, coaxiaal digitale of stereo-penstekkerkabel). Kies
een set ingangen (op het toestel), afhankelijk van welke audio-uitgangen beschikbaar
zijn op uw videoapparaat.
Uitgangen op videoapparaat
Video
Digitaal optisch
Composietvideo
Digitaal coaxiaal
Analoog stereo
AV 1-3 (VIDEO)-aansluitingen
Het toestel (achterzijde)
VIDEO
HDMI OUT
ARC
(BD/DVD)
HDMI 1
HDCP2.2
AV 3
MONITOR OUT
OPTICAL
VIDEO
VIDEO
VIDEO
AV 1
OPTICAL
(TV)
VIDEO
AV 1
(TV)
AV 2
COAXIAL
AUDIO 1
COAXIAL
AV 2
COAXIAL
AV 1 (OPTICAL)-aansluiting,
AV 2 (COAXIAL)-aansluiting, of
AV 3 (AUDIO)-aansluitingen
• Als u een video-apparaat aansluit op het toestel via een composietvideo-aansluiting, moet u uw tv
aansluiten op de MONITOR OUT (VIDEO)-aansluiting van het toestel (p. 20).
20
Nl
Ingangaansluitingen op het toestel
Audio
AV 1 (VIDEO + OPTICAL)
AV 2 (VIDEO + COAXIAL)
AV 3 (VIDEO + AUDIO)
Video-uitgang
(composietvideo)
V
V
OPTICAL
O
O
Videoapparaat
L
L
L
R
R
R
COAXIAL
C
C
Audio-uitgang
(optisch digitaal, coaxiaal
digitaal of analoog stereo)
VIDEO
