4.6.2
Vlakslijpen
4.6.2.1
Overzicht
Bij de uitvoering van een deelprogramma moet rekening worden gehouden met de geometrie
van het gereedschap dat voor het bewerken wordt gebruikt. Die wordt als
gereedschapscorrectiegegevens in de gereedschapslijst opgeslagen. Telkens het
gereedschap wordt opgeroepen, houdt de besturing rekening met de
gereedschapscorrectiegegevens.
Bij het programmeren van deelprogramma's moet u alleen de werkstukafmetingen uit de
productietekening invoeren. De besturing berekent op basis van die gegevens zelfstandig de
individuele gereedschapsbaan.
Slijpschijven en vlakschaven meten
De gereedschapscorrectiegegevens, d.h. lengte resp. posities van de gereedschappen,
bepaalt u door manueel te meten (krassen).
Bij het manueel meten verplaatst u het gereedschap manueel naar een gedefinieerd
referentiepunt om de afmetingen resp. posities van het gereedschap in Y- resp. Z-richting te
bepalen. Uit de posities van het referentiepunt van de gereedschapsdrager en het
referentiepunt van het gereedschap berekent de besturing dan de
gereedschapscorrectiegegevens.
Slijpen
Bedieningshandboek, 10/2015, 6FC5398-0EP40-0JA2

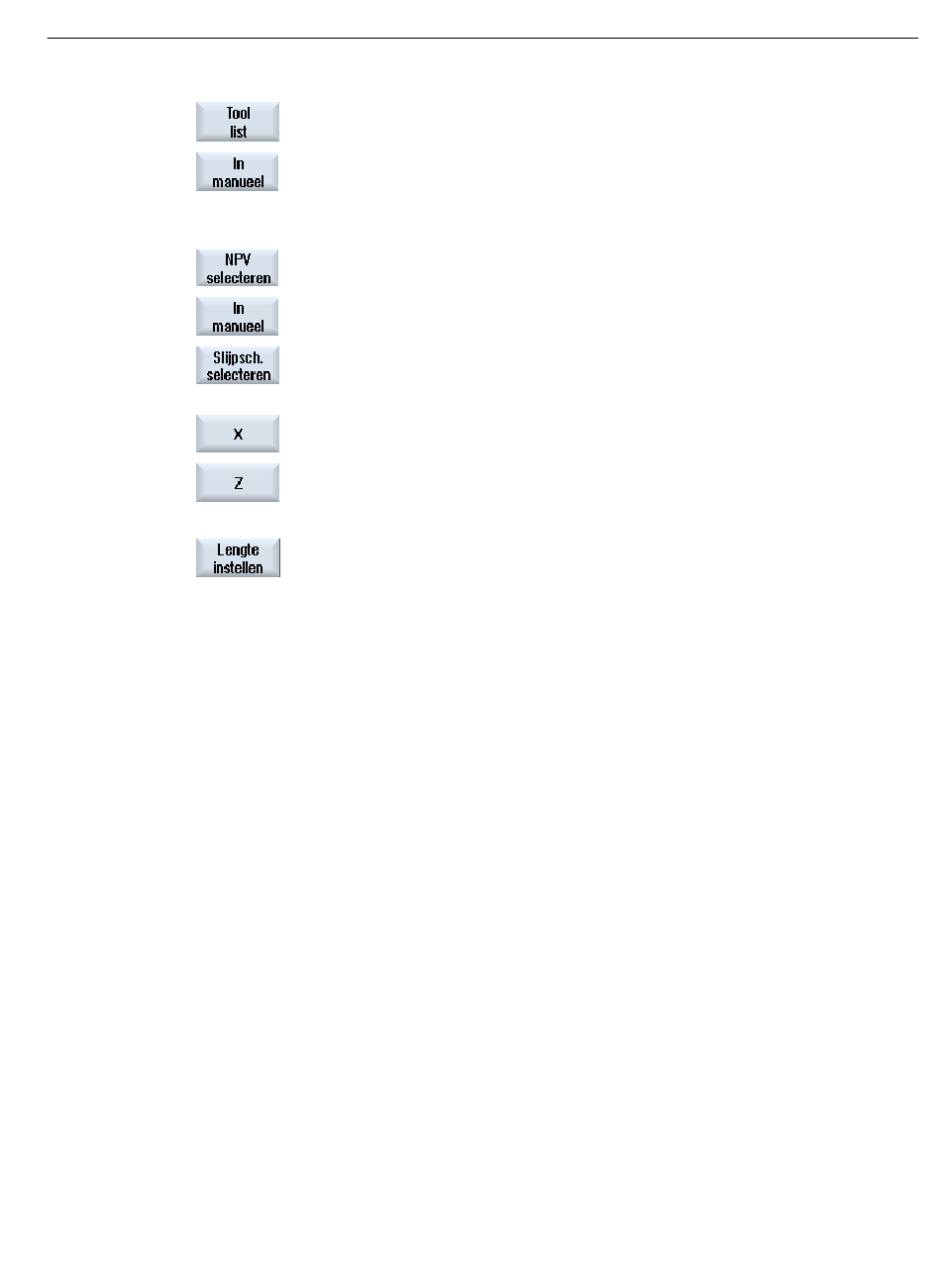

Druk op de softkey "Gereedschapslijst", selecteer in de gereedschapslijst
het vlakschaafgereedschap dat u wilt meten en druk op de softkey "In
manueel".
Het gereedschap wordt in het venster "Meten: vlakschaaf" overgenomen.
- OF -
Plaats de cursor in het veld "Nulpuntversch." en druk op de softkey "NPV
kiezen".
Selecteer in het venster "Nulpuntverschuiving - G54 ... G509" de gewen‐
ste nulpuntverschuiving en druk op de softkey "In manueel".
6.
Plaats de cursor in het veld "TR", druk op de softkey "Slijpsch. selecte‐
ren", selecteer de slijpschijf die u als referentiepunt wilt gebruiken en druk
op de softkey "OK".
7.
Druk op de softkey "X" of "Z", afhankelijk van welke gereedschapslengte
u wilt meten.
8.
Kras tegen de gewenste zijde met het gereedschap.
9.
Druk op de softkey "Lengte instellen".
De gereedschapslengte wordt automatisch berekend en in de gereed‐
schapslijst ingevoerd. Waarbij wordt automatisch rekening gehouden met
de snijkantpositie.
Machine instellen
4.6 Gereedschap meten
89
