Funzione
Pompa
10
La pompa è ad ingranaggi. Deve essere
collegata come pompa a due fasi
mediante un filtro di ventilazione. Per il
collegamento tra la cisterna del gasolio
e il filtro di ventilazione, è preferibile
scegliere l'opzione
monotubo.
pompa sono incorporati un filtro
d'aspirazione e due regolatori di
pressione del gasolio. Prima della
messa in funzione dell'apparecchio
occorre installare un manometro per le
misurazioni della pressione 4 e della
depressione 5.
07/2016 - Art. Nr. 4200 1021 1602A
1

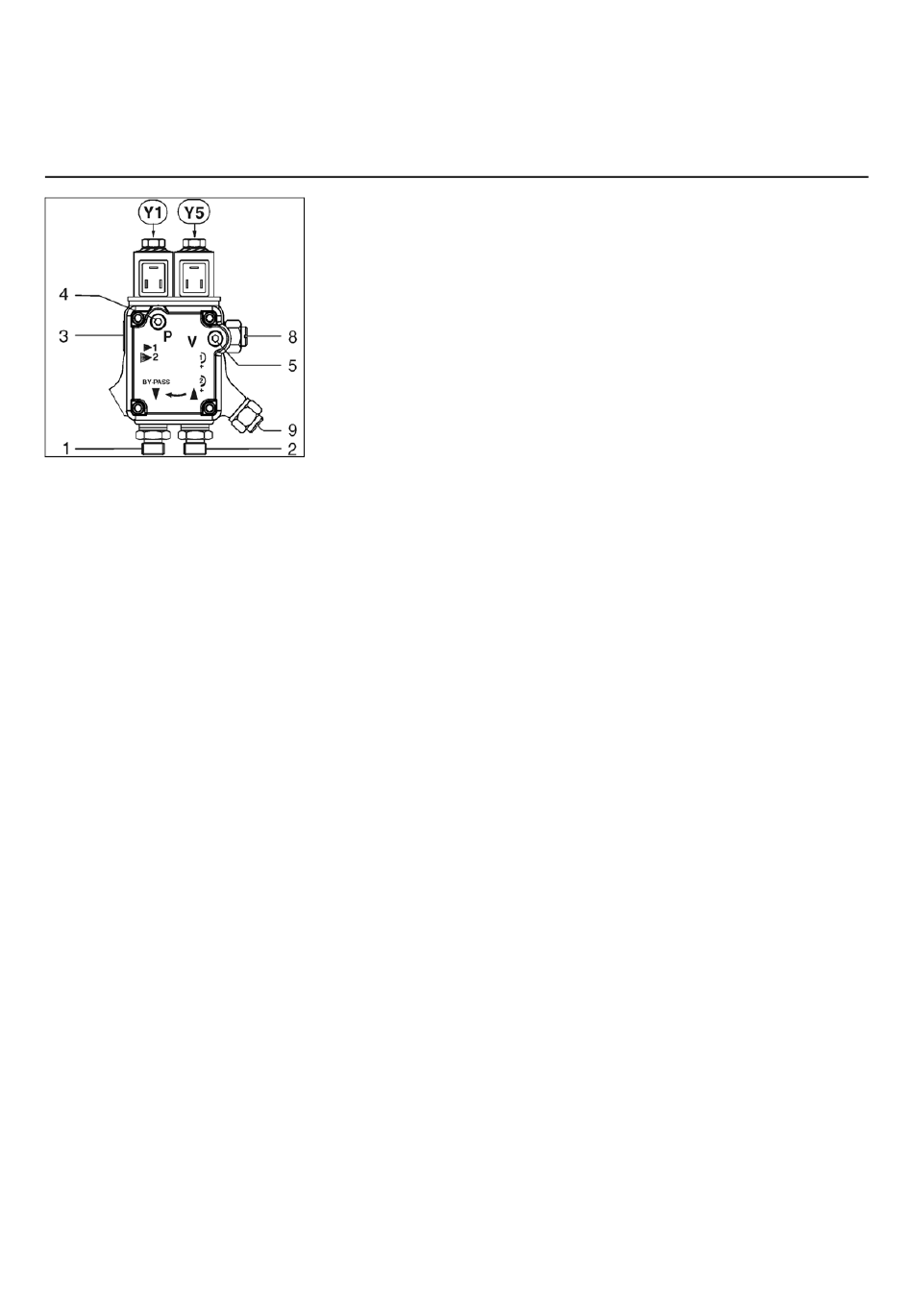

Raccordo riflusso
2
Raccordo aspirazione
3
Raccordo tubo pompa /
linea porta ugello
Nella
4
Presa per manometro
5
Presa per vacuometro
8
Regolazione della pressione
del 1° stadio
9
Regolazione della pressione
del 2° stadio
Y1
Elettrovalvola 1° stadio
Y5
Elettrovalvola 2° stadio
G 1/4
G 1/4
G1/8
