Functie
Bedrijf
Veiligheidsfunctie
Branderstart
- Na het warmteverzoek door de
ketelregelaar start de
branderautomaat het
programmaverloop.
- De ventilatormotor start, de ontsteking
schakelt in.
- Voorventilatie met geopende luchtklep
(de luchtklep is alleen bij stilstaande
brander gesloten).
- De elektromagneetklep 6 opent,
regeling van de druk door de regelaar
van de gedeeltelijke belasting 5.
- Vlamvorming.
- De ontsteking stopt.
Werking van de brander, regeling
tussen de gedeeltelijke belasting en
de volledige belasting
De brander werkt met een sproeier en
met twee oliedrukken voor de
gedeeltelijke belasting en de volledige
belasting. De oliedrukken worden
onafhankelijk van elkaar geregeld door
twee drukregelaars in de pomp.
Als er vraag is van de ketelregelaar,
gaat de brander over van de
gedeeltelijke belasting naar de volledige
belasting, niet eerder dan na 13
seconden.
28
- De luchtklep 11 wordt door de
servomotor in de positie van de
volledige belasting gezet.
- Doordat de positie van de luchtklep
regelbaar is, sluit de
elektromagneetklep 3, de
drukregelaar van de gedeeltelijke
belasting 5 wordt uitgeschakeld en de
drukregelaar van de volledige
belasting 2 neemt de druk regeling
over.
- De luchtklep blijft zich verplaatsen
naar positie van de volledige
belasting. De volledige belasting is in
werking.
07/2016 - Art. Nr. 4200 1021 1602A
Veiligheidsfunctie
Een veiligheid komt in werking:
- als tijdens de voorventilatie een
vlamsignaal is gedetecteerd (vreemd-
lichtbewaking,)
- als, op het moment van starten
(vrijgave van de verbranding), geen
vlam is gevormd na 5 seconden
(veiligheidstijd),
- als, na het doven van de vlam tijdens
de werking, geen enkele vlam wordt
gevormd na een vruchteloze
herhaling van het programma.
De actie van de veiligheid wordt
gesignaleerd door het oplichten van de
storings-led. Na het verhelpen van de
storing, kan men de automaat resetten
met de resetknop.

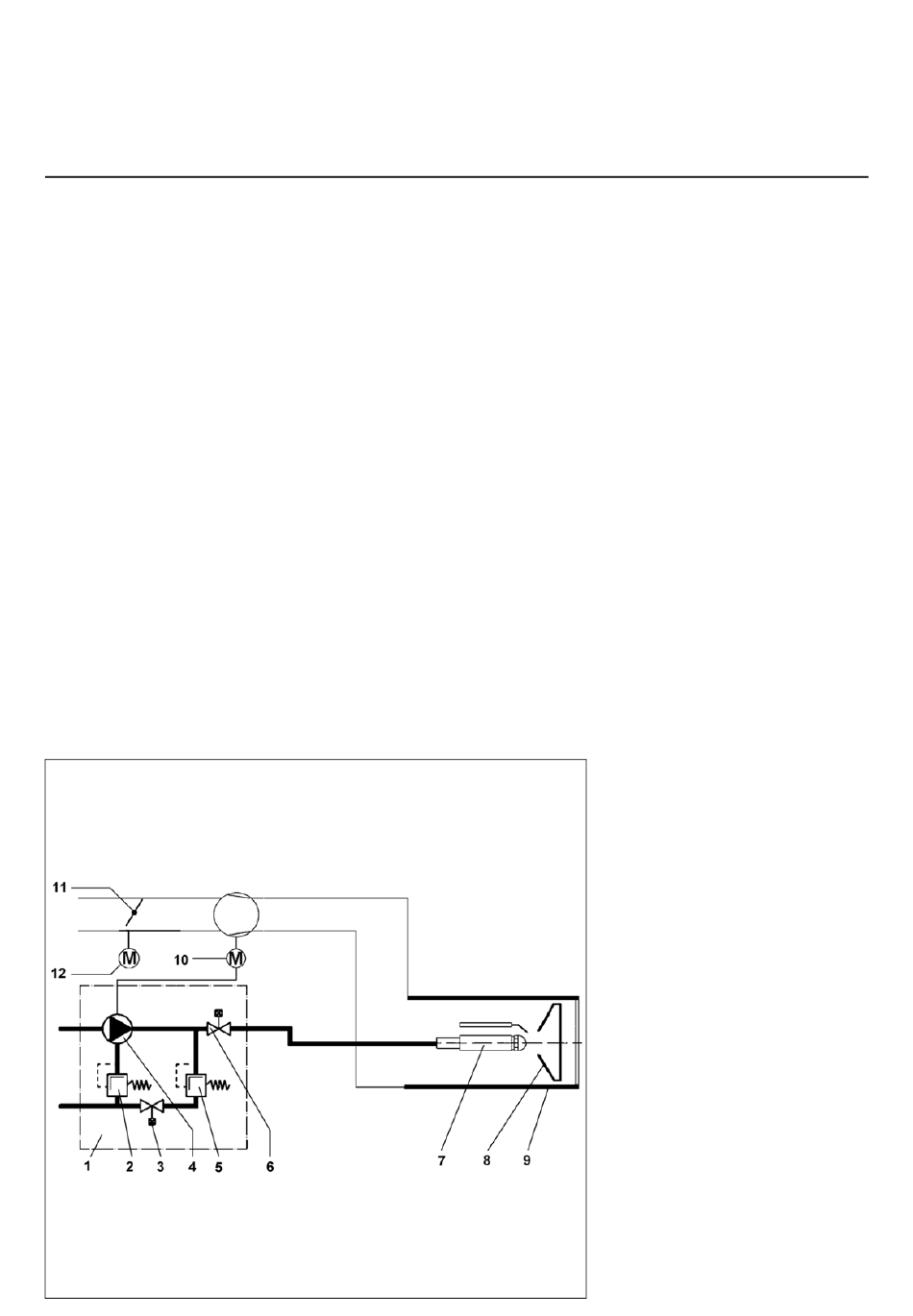

Principeschema
1
Pomp met twee snelheden.
2
Oliedrukregelaar, vollast
3
Magneetklep, vollast (NO)
4
Pomp
5
Oliedrukregelaar, deellast
6
Magneetklep (NC)
7
Toevoerleiding sproeier
8
Stuwschijf
9
Vlambuis
10
Brandermotor
11
Luchtklep
12
Elektrische servomotor van de
luchtklep
