Functie

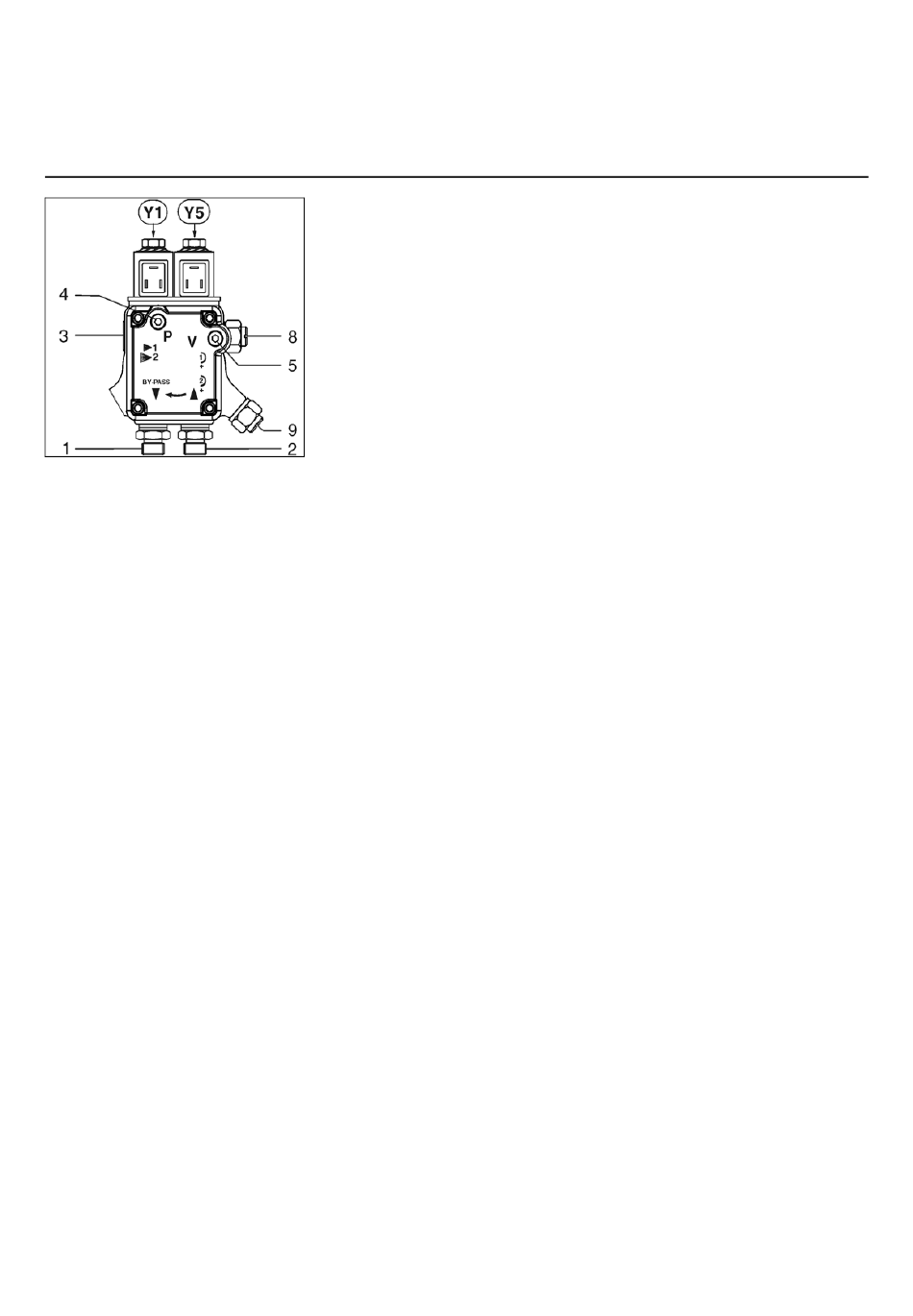

Pomp
34
De tandwielpomp moet met een
dubbelebuis worden aangesloten via
een ontgassingsfilter. Voor de
verbinding tussen de olietank en het
ontgassingsfilter, kan men beter een
eenbuis oplossing
kiezen.
Ingebouwd in
de pomp zijn een aanzuigfilter en twee
oliedrukregelaars. Vóór de
inbedrijfstelling moeten manometers
voor druk- 4 en onderdrukmetingen 5
worden gemonteerd.
07/2016 - Art. Nr. 4200 1021 1602A
1
Retourleidingaansluiting
2
Aanzuigaansluiting
3
Aansluiting toevoerleiding
sproeier
4
Manometeraansluiting
5
Vacuümmeteraansluiting
8
Instellen van de druk van de
1e trap
9
Instellen van de druk van de
2e trap
Y1
Elektroklep 1e trap
Y5
Elektroklep 2e trap
G 1/4
G 1/4
G1/8
