1.4.5 Potentiometerset voor snelheidbediening
op afstand (Modellen 40EOZD/33EFOZD)
De potentiometerset voor snelheidbediening op afstand
verstrekt aanpassing van de motorsnelheid gemonteerd
op het controlemechanisme. Het aanpassingsbereik is
ongeveer ±5%. Sommige toepassingen bepalen de
plaats
van
deze
schakelingsmechanisme. Deze uitrusting vereist een
elektronische bestuurder op de generatorset. Zie Figuur
1-12. Zie Hoofdstuk 1.4.9, Decision-Maker™ 550
Aansluiting
van
aanvullende
identificatie van de terminals.
BESTUURDERSCO
S1 - UIT-DIESEL
S2 – AAN-GAS
NTROLE-
S2 – UIT-8000-ACT
EENHEID
S1 – AAN-8400-ACT
INC – TOENAME
RED –ROOD
BLACK –ZWART
WHITE –WIT
OPTIONELE SNELHEIDSKAMER
1.

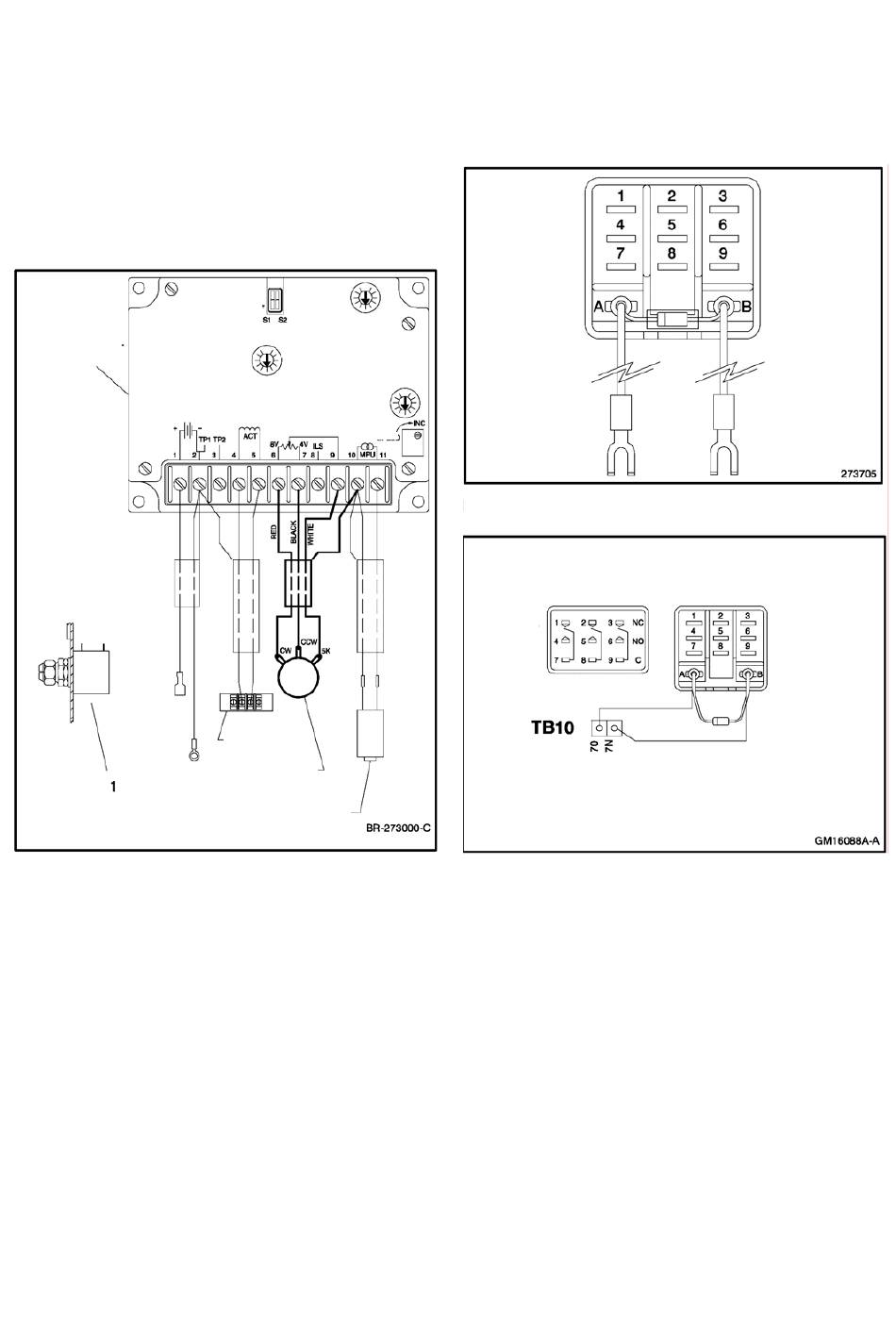

FIGUUR 1-12 Verbindingen in de Potentiometerset voor
snelheidbediening op afstand, typisch
24
Hoofdstuk 1 Specificaties
potentiometer
bij
apparatuur,
AAN
UIT.
HANGEN
RENDEMENT
SNELHEIDSKAMER OP
AFSTAND
SNELHEID'
BEKRACHTIGINGS-
MECHANISME
SNELHEIDSPOTENTIE
METER
MAGNETISCHE INVOER Т
1.4.6
De Werkelaisset
De werkrelaisset wordt alleen geactiveerd wanneer de
generatorset loopt. Gebruik de
luchtopname en radiatorluifels, alarmen en/of andere
signalerende apparaten te controleren. Zie Figuur 1-13
en Figuur 1-14.
het
voor
FIGUUR 1-13 De werkrelaisset
RELAISCON
TACTEN
(70) SPANNING IN DE ACCU ALLEEN AANWEZIG
WANNEER DE GENERATOR IN WERKING IS
FIGUUR 1-14 De verbindingen in de werkrelaisset
werkrelaisset om
VERBINDINGEN
VOOR DE
OPTIONELE
WERKRELAISSET
ROOD
BLAUW
