De relaisset met droge contacten
(enkel relais)
De enkel-relaisset met droge contacten gebruikt één
reeks contacten om door de gebruiker ingestelde
waarschuwingsapparaten in werking te brengen als er
een fout voor komt. Verbind een van de verbindingen
van de foutmelders van het controlemechanisme met
de TB1 terminal met de enkel-relaisset. Gebruik de
uitrusting van het enkel-relais droge contact als
gemeenschappelijk foutenrelais voor het signaleren van
de volgende algemene foutenvoorwaarden:
• Noodstop
• Helper
• Overdreven snelheid
• Lage oliedruk
• Hoge motortemperatuur
Verbind een maximum van drie droge
contactuitrustingen met één enkele
controlemechanismeuitvoer. Zie Figuur 1-24.
FIGUUR 1-24 Typische enkel-relaisset met droge
contacten
1.5.4
De relaisset met droge contacten
(10 - en 14-relais)
De relaisset met droge contacten staan toezicht op het
systeem van de generatorset toe en geven de capaciteit om
waarschuwingsapparaten
hulpapparatuur te activeren. De beschikbare uitrustingen
omvatten 10 en 14 sets van relaiscontacten voor het
aansluiten van door de gebruiker ingestelde apparaten aan
de gewenste functies van de generatorset. De 10- en 20-
relaissets hebben normaal open en normaal gesloten
contacten. De 14 relaisuitrusting heeft slechts normaal open
contacten.
De waarschuwingsapparaten (lamp en/of hoorbaar alarm) en
andere hulpapparatuur zijn meestal verbonden met de
hieronder
vermelde
controlemechanismeuitvoer. Een totaal van drie sets met
droge contacten kunnen met een specifieke outputverbinding
op het controlemechanisme verbonden worden. Figuur 1 -25
toont een typische set met droge contacten gemonteerd in de
kabeldoos.
De uitvoerverbindingen van typische 10 - en 14-
relaisverbindingssets omvatten:
• Overdreven snelheid
• Overcrank
• Hoge motortemperatuur
• Lage oliedruk
32
Hoofdstuk 1 Specificaties
en
andere
verstrekte
verbindingen
van
Lage watertemperatuur
• Hulpfout
• Verwachte hoge motortemperatuur
• Verwachte lage oliedruk
• Noodstop
De extra verbindingen beschikbaar bij de 20- relaissets
omvatten:
• Laadfout van de batterij
• Lage batterijspanning
• Laag brandstofniveau
• Motorproblemen
• Niet in AUTOMATISCH
• Systeem klaar
• Algemene fout
• Overcrank
• De zwengel werkt niet
•Cooldown
De locatie van de set met droge contacten
1.

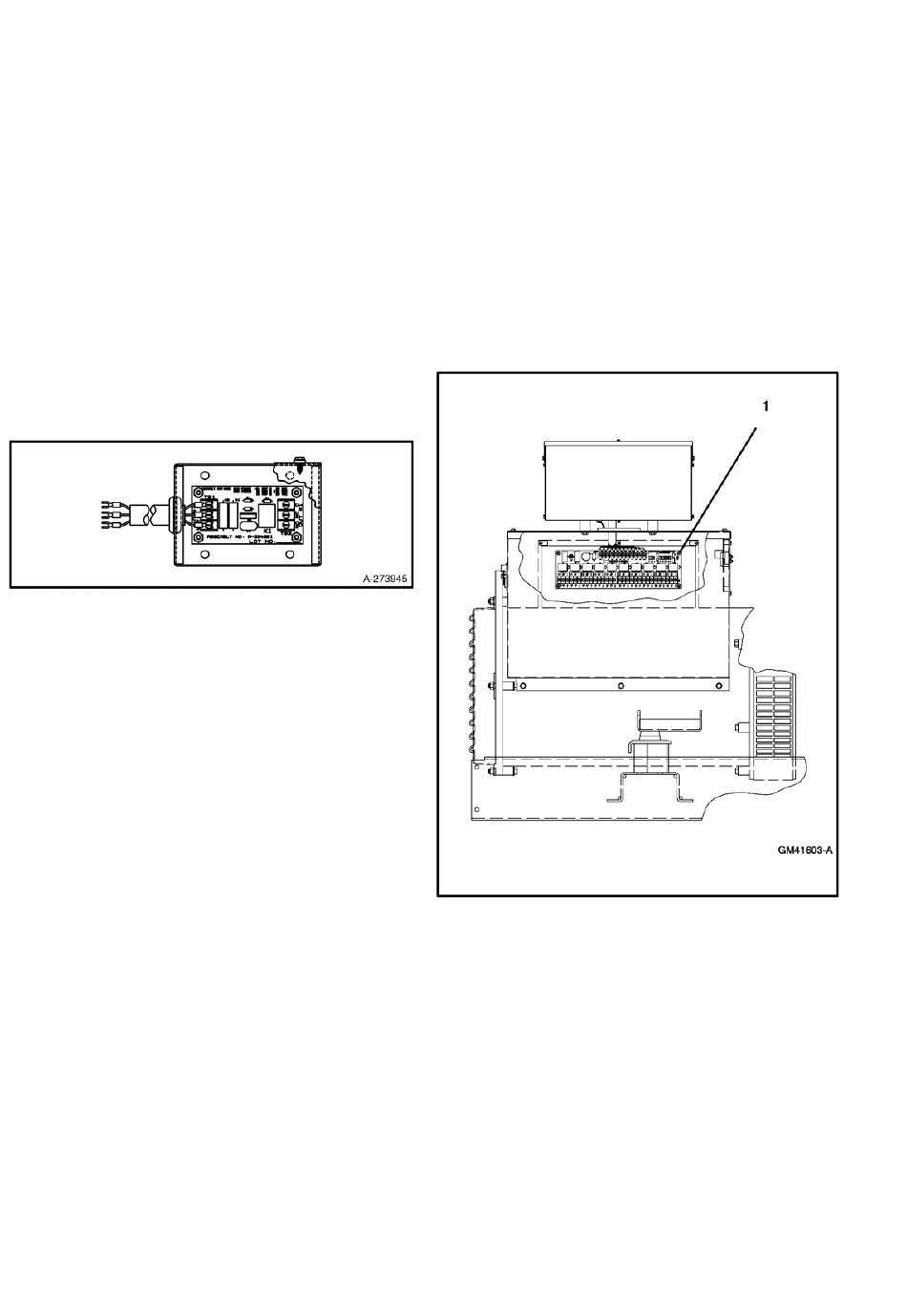

FIGUUR 1-25 De set met droge contacten (zichtbaar
als gemonteerd )
de
