4. Doe de ritssluiting dicht voordat u de motor start.
Waarschuwing
Door een versleten afvalzak kunnen steentjes en
andere voorwerpen worden uitgeworpen in de
richting van de bestuurder of de omstanders.
Uitgeworpen voorwerpen kunnen ernstig
lichamelijk of dodelijk letsel toebrengen aan de
bestuurder of omstanders.
Controleer de zak regelmatig. Plaats een nieuwe
Toro-zak als de oude is beschadigd.
De ventilatie-opening van de
zak gebruiken
De zak heeft een ventilatie-opening met ritssluiting
(Fig. 14). Als u zuigt in een stofvrij gebied, moet de
ventilatie-opening op de zijkant open staan zodat de lucht
onbelemmerd kan circuleren. Als u zuigt in een stoffig
gebied, moet u de ventilatie-opening sluiten.
Belangrijk
Houd de binnenkant van de zak schoon
zodat de lucht goed kan circuleren.
Van Zuigen op Blazen zetten
1. Zet de motor af.
2. Verwijder de borgmoeren, ringen en borgflens
waarmee de zuigkop is bevestigd, en verwijder de
zuigkop (Fig. 9).
3. Verwijder de hals van de zak van de afvoertunnel van
de blaasmachine (Fig. 15). (U kunt desgewenst de
gehele zak verwijderen.)
1
4

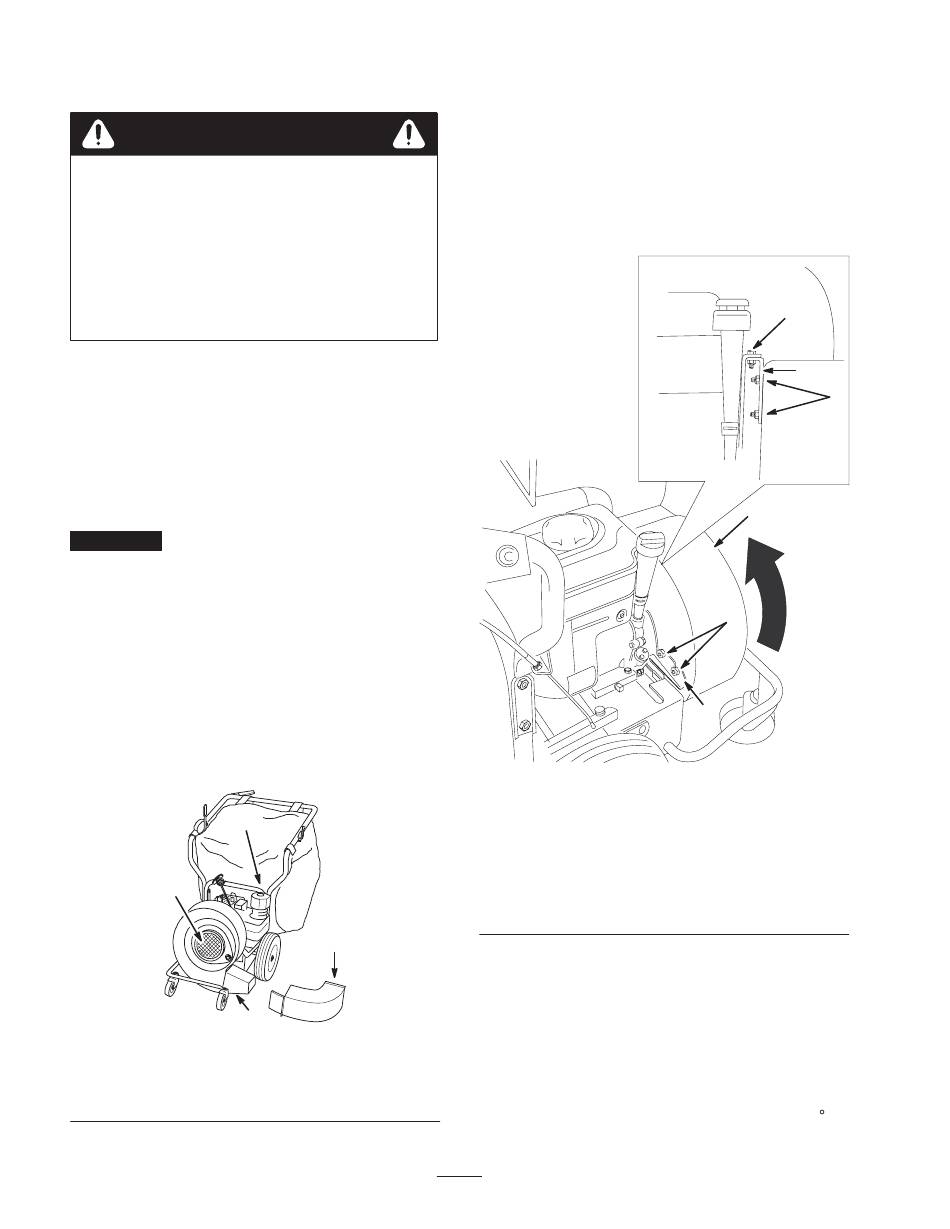

Figuur 15
1. Hals van zak
2. Afvoertunnel van
blaasmachine
2
3
1797
3. Buis van blaasmachine
4. Inlaatrooster van
blaasmachine
4. Verwijder de bevestigingsbout en de borgring waarmee
de afvoertunnel van de blaasmachine is bevestigd, en
verwijder de afvoertunnel (Fig. 15).
5. Monteer de buis van de blaasmachine en zet deze vast
met de bevestigingen die zijn verwijderd bij stap 4
(Fig. 15).
6. Verwijder de bout waarmee het ventilatorhuis is
bevestigd aan de motorbeugel (Fig. 16).
Figuur 16
Ventilatorhuis in Zuigstand
1. Bout
2. Ventilatorhuis
3. Motorbeugel
4. Borgmoeren en
montagetapeinden van
ventilatorhuis
7. Verwijder de twee borgmoeren waarmee het ventilator-
huis is bevestigd aan de motorbeugel, en verwijder de
beugel (Fig. 16).
8. Draai de 2 borgmoeren op de montagetapeinden van
het ventilatorhuis om ze te bewaren.
9. Verwijder de 2 borgmoeren waarmee het ventilatorhuis
is bevestigd aan de beugel van de stabilisator (Fig. 16).
10. Til het ventilatorhuis iets omhoog en draai dit 120
naar rechts (u staat voor de blaasmachine) (Fig. 15).
12
1
3
4
2
5
6
m–5460
5. Borgmoeren
6. Beugel van stabilisator
