Werkwijze voor de montage
Het is zeer belangrijk om in de opgegeven volgorde te werk te gaan bij de montage
van de Triple Flow-P schouw:
1
Aslijn bepalen met (laser)schietlood
2
Muursteun en bodemelement plaatsen
3
Condensafloop aansluiten
4
Triple Flow-schouw monteren
5
Dakelement plaatsen
6
Toestellen aansluiten
7
Brandklep plaatsen
8
Garanties
5.1
Aslijn bepalen
Bekijk vanaf de dakdoorgang de exacte aslijn. Zet deze uit met een (laser)schietlood.
5.2
Muursteun en bodemelement plaatsen
Plaats het bodemelement op een vlakke muur of muursteun loodrecht onder de
dakdoorgang.
(*) Het inspectieluik moet altijd toegankelijk blijven voor reiniging en visuele
controle van de Triple Flow-P.
(*) Indien het bodemelement op een muursteun wordt gemonteerd, dan moet
u dit zodanig in de muur verankeren dat het volledige gewicht van de
schouw probleemloos wordt overgedragen naar de dragende wand.

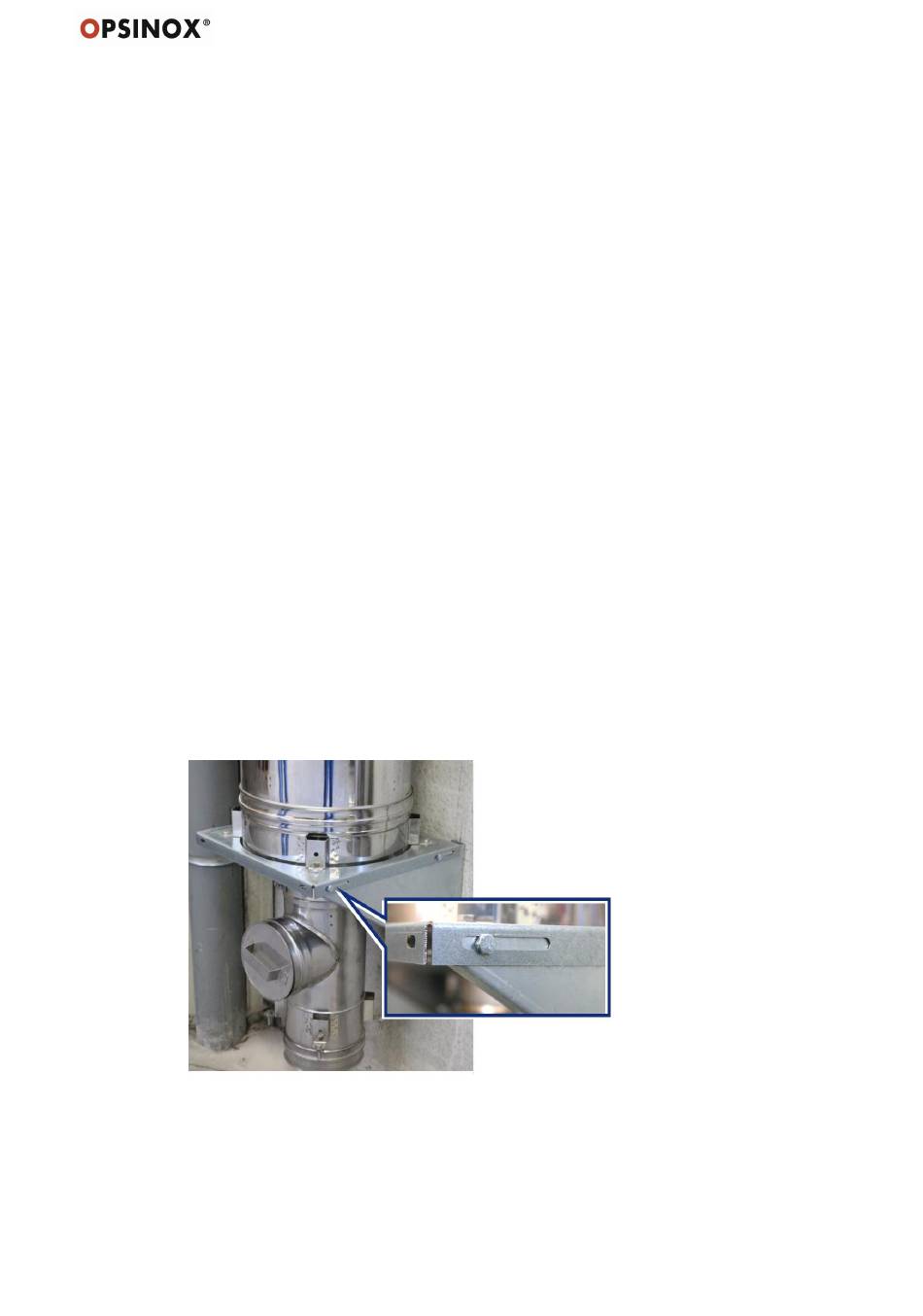

(*) U kunt het bodemelement vooruit of achteruit schuiven m.b.v. de
sleufgaten (Figuur 3).
Figuur 3
!
De bijkomende muurbeugels op verdiepingsniveaus zijn niet ontworpen om
de verticale kracht te dragen.
