5.6
Toestellen aansluiten

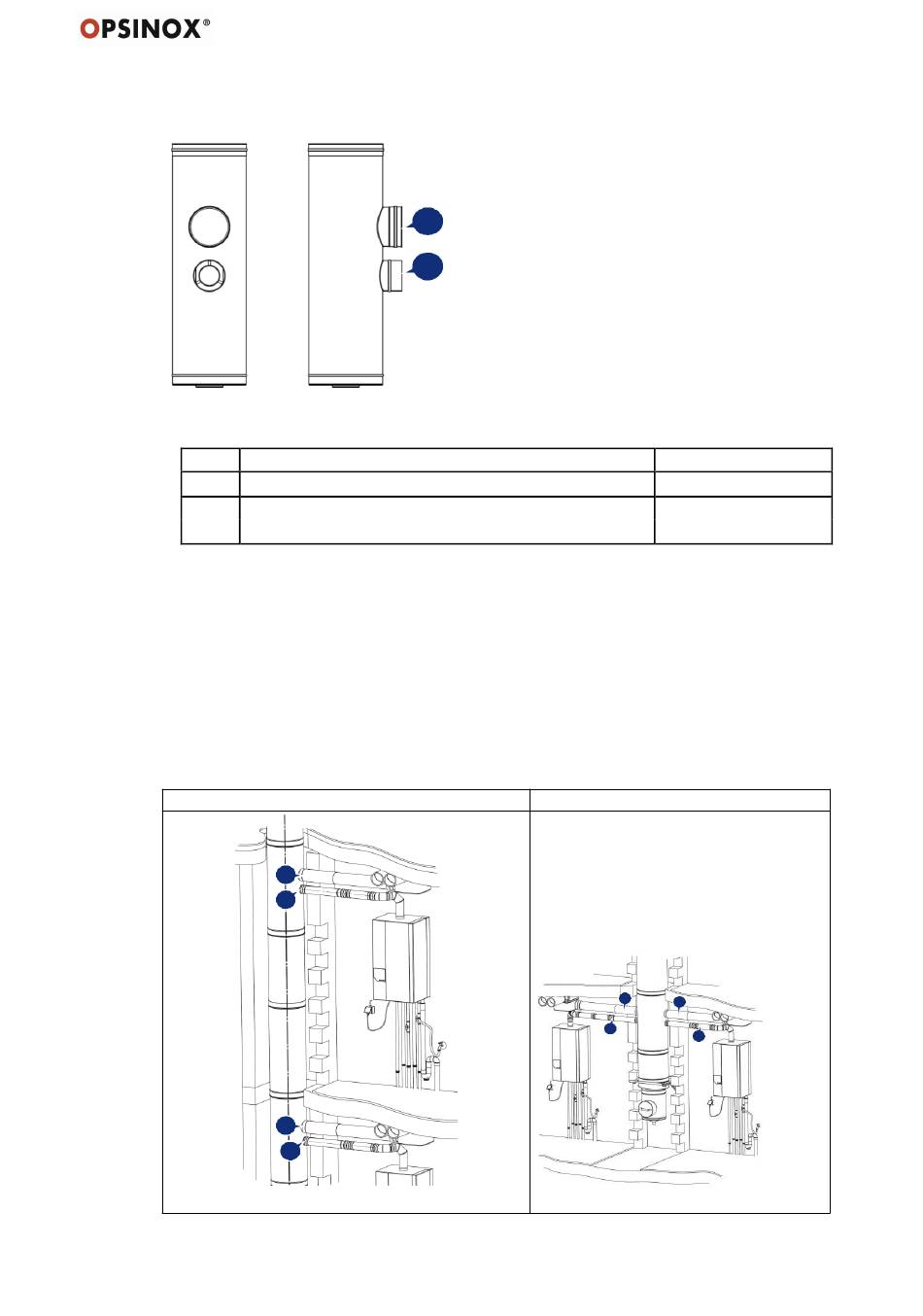

Figuur 8
Het Opsinox® Triple Flow-P aansluitelement is standaard als volgt opgebouwd:
Ref.
Aansluiting
B
Ventilatie-unit (1 x dia 160 mm)
A
Ø 125/80 concentrisch voor rookgasafvoer en
toevoer verbrandingslucht voor verwarmingsketel
De aansluitingen met de verwarmingsketels zijn altijd concentrisch.
De aansluitingsmonden zijn altijd mannelijke moffen op de Triple Flow-P schouw.
De dubbele aansluitingen staan altijd op 90° of 180° ten opzichte van elkaar.
Voor de 2 kleinste types OTF-P (dus voor 110/165/300 en 130/200/380), staan de
dubbele concentrische aansluitingen 125/80 op een hoogteverschil van 120 mm.
De aansluitingen voor ventilatie in dia 160 mm staan steeds op dezelfde hoogte.
Werkwijze
Enkele aansluiting
B
A
B
Figuur 9
B
A
A
Aantal
1 per ventilatie-unit
1 per ketel
Dubbele aansluiting
B
B
A
A
14
