8

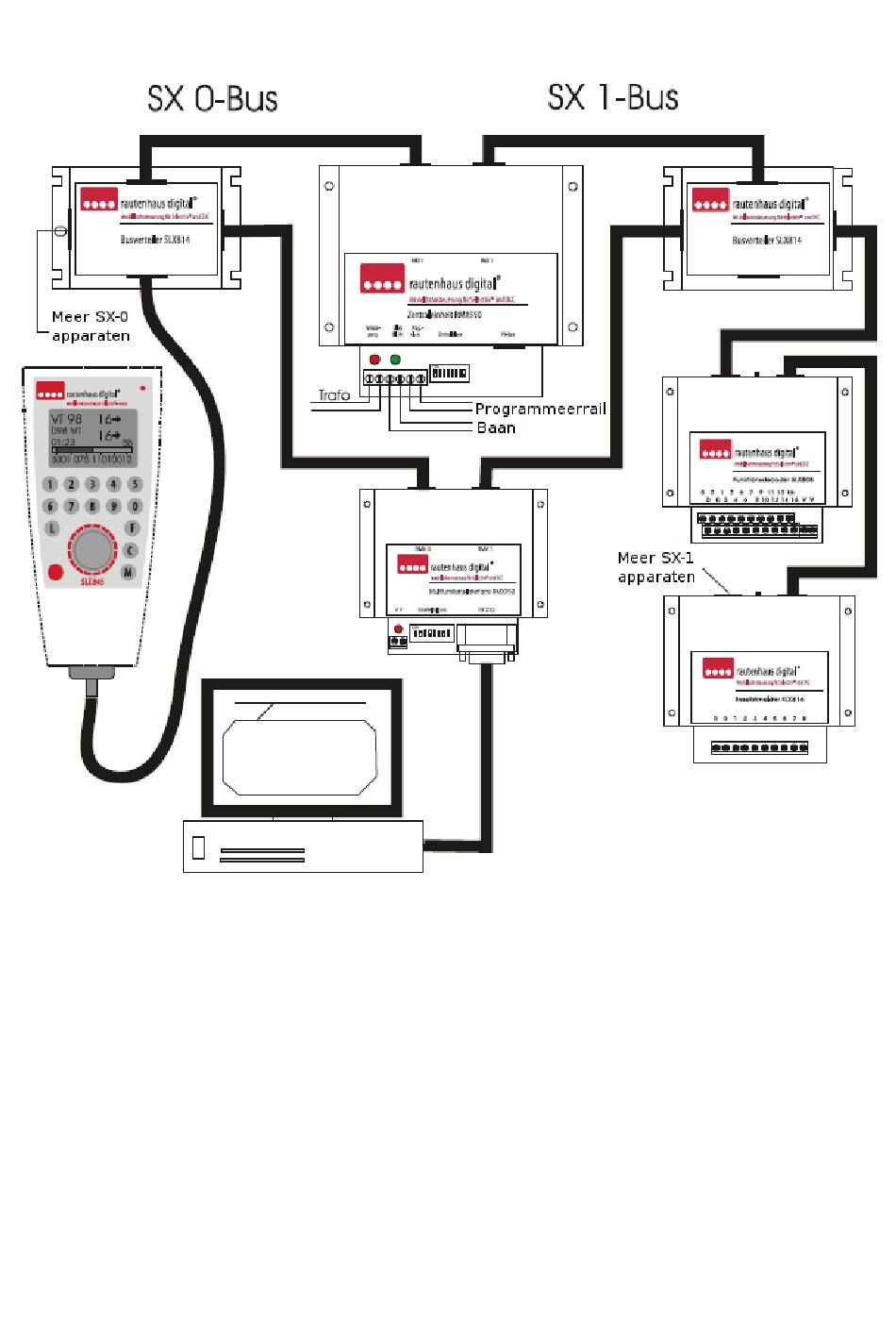

RMX950 met standaard SX1 met SX 0- en SX 1-bus
Aanwijzing: Hier werkt de RMX950 als de SLX850AD: een zuivere SX centrale eenheid (dipscha
kelaar 8 "OFF"). Getoond wordt de variant met 2 bussen SX0 en SX1. Op de SX0 kunnen alle SX1
apparaten aangesloten worden (functiedecoders, bezetmelders, etc.), de SX1 is een extra voor scha
kelen en melden. Er kunnen geen locdecoders mee bestuurd worden.
De RMX0 komt overeen met de SX0 en de RMX1 met de SX0/SX1.
Door het omzetten van dipschakelaar 3 naar "OFF" wordt het een 1-bussysteem. Beide uitgangen
staan parallel en werken als een SX0.
De interface RMX952 herkent het zuivere SX signaal, ook hier komt de RMX0 overeen met de
SX0 en de RMX1 met de SX0/SX1.
De RMX950 kan ook in de SX modus via de SLX825 of een andere SX interface met 1 bus met een
PC verbonden worden, of met 2 bussen via 2 interfaces op twee RS232 Com-poorten. Ook is het
mogelijk beide bussen met de RMX852 te verbinden.
In dit schema kunnen alle SX1 apparaten worden. Het railtableau RMX944 herkent de SX modus
en kan dus gebruikt worden. De handregelaar RMX945 kan niet gebruikt worden. Hiervoor moet de
software aangepast worden. Ook van de afstandsbediening RMX945F en de ontvanger RMX958
moet de software worden aangepast. Dit kunt u zelf, als u over een passende kabel beschikt.
14
RMX 950
