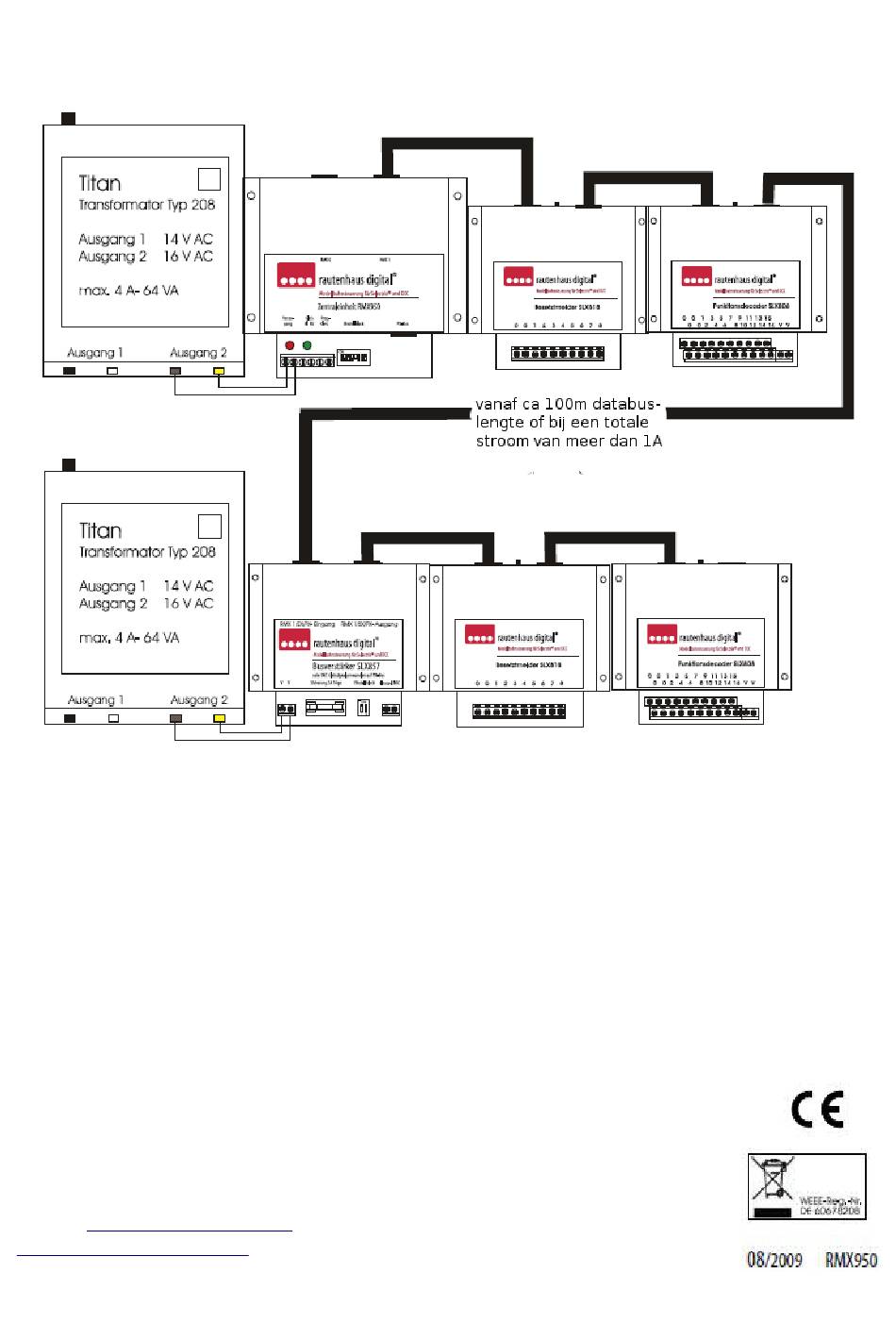

Aansluitschema RMX950 met busversterker SLX857 voor RMX- SX- en
PX-bus
Aanwijzing: Hier is de aansluiting van de busversterker SLX857 met de versterking van de SX1 bus
of in de SX modus van de RMX950 weergegeven. Het schema is echter ook van toepassing op de
PX-bus voor de rijstroom booster.
Normaal gesproken wordt de busversterker niet gebruikt. Het is echter wel nodig als de totale
stroom door de RMX 1 of SX bus groter wordt dan 1A. Dat gebeurd als er zeer veel componenten
en handregelaars worden aangesloten. Functiedecoders, bezetmelders en functiemodules gebruiken
ca 10mA, handregelaars 30-50 mA. Verder kan er bij kabellengtes van meer dan 100m een span
ningsval voorkomen, die gebruik van de busversterker eisen.
Het vermogen van de PX-bus is genoeg voor 50m en tot 20 boosters. Indien er meer nodig is dan
moet ook hier een SLX857 ingezet worden.
Er kunnen meerdere busversterkers gebruikt worden. In tests werden afstanden van meer dan
1000m overbrugd.
Rautenhaus Digital Vertrieb Op alle artikelen geven wij 2 jaar garantie.
Unterbruch 66c
D-47877 Willich
Tel 02154/951318
E-mail:
vertrieb@rautenhaus.de
www.rautenhaus-digital.de
20
Niet geschikt voor kinderen onder 14.
Deze handleiding voor later gebruik bewaren
Selectrix® is een geregistreerd merk van Trix modeleisenbahnen GmbH & Co D-90027 Nürnberg
