Gebruiksaanwijzing

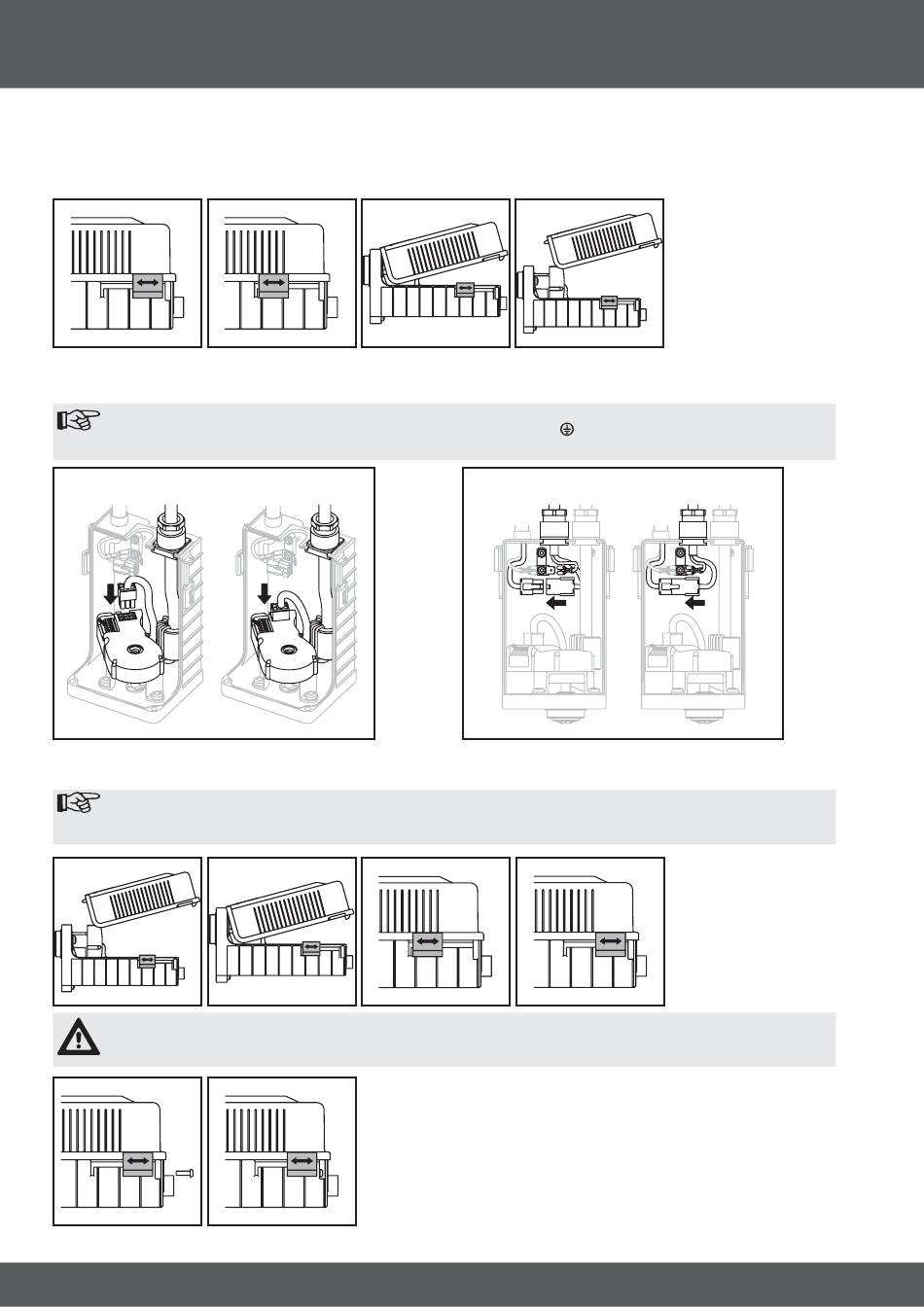

Aansluiten van de aandrijving
Openen van de eindafschakeling
Zo nodig de schroeven uit de gele grendels verwijderen en onderstaand aangegeven stappen 1. - 4. uitvoeren.
1.
2.
De stuur- en motorkabels worden aan de kant van de aandrijving met een steker aangesloten. Opdat de trekontlasting en
de beschermingsklasse bij de aandrijving gewaarborgd zijn, mogen de schroefbevestigingen niet worden losgemaakt.
De stekers kunnen maar op één manier ingestoken worden en vergrendelen hoorbaar.
Opmerking
De groengele aardingsdraad moet op de gemerkte aansluitlip
goed vast komt te zitten.
Aansluiting stuurleiding
Sluiten van de eindafschakeling
Neem de eerder verwijderde schroeven of de meegeleverde schroeven in het deksel van de kast en voer onderstaand aan-
gegeven stappen 1. - 6. uit.
Opmerking
Let er bij het terugplaatsen op, dat de afdichting en de dichtingsgroef schoon zijn en dat het deksel
correct is geplaatst.
1.
2.
Voorzichtig
Bij het monteren van de aandrijving op een hoogte van minder dan 2,50 m moeten de gele grendels met
de meegeleverde schroeven worden geborgd.
5.
6.
Draai de schroeven zorgvuldig vast.
10
3.
4.
Aansluiten motorleiding
4.
3.
worden gestoken. Let erop dat deze
