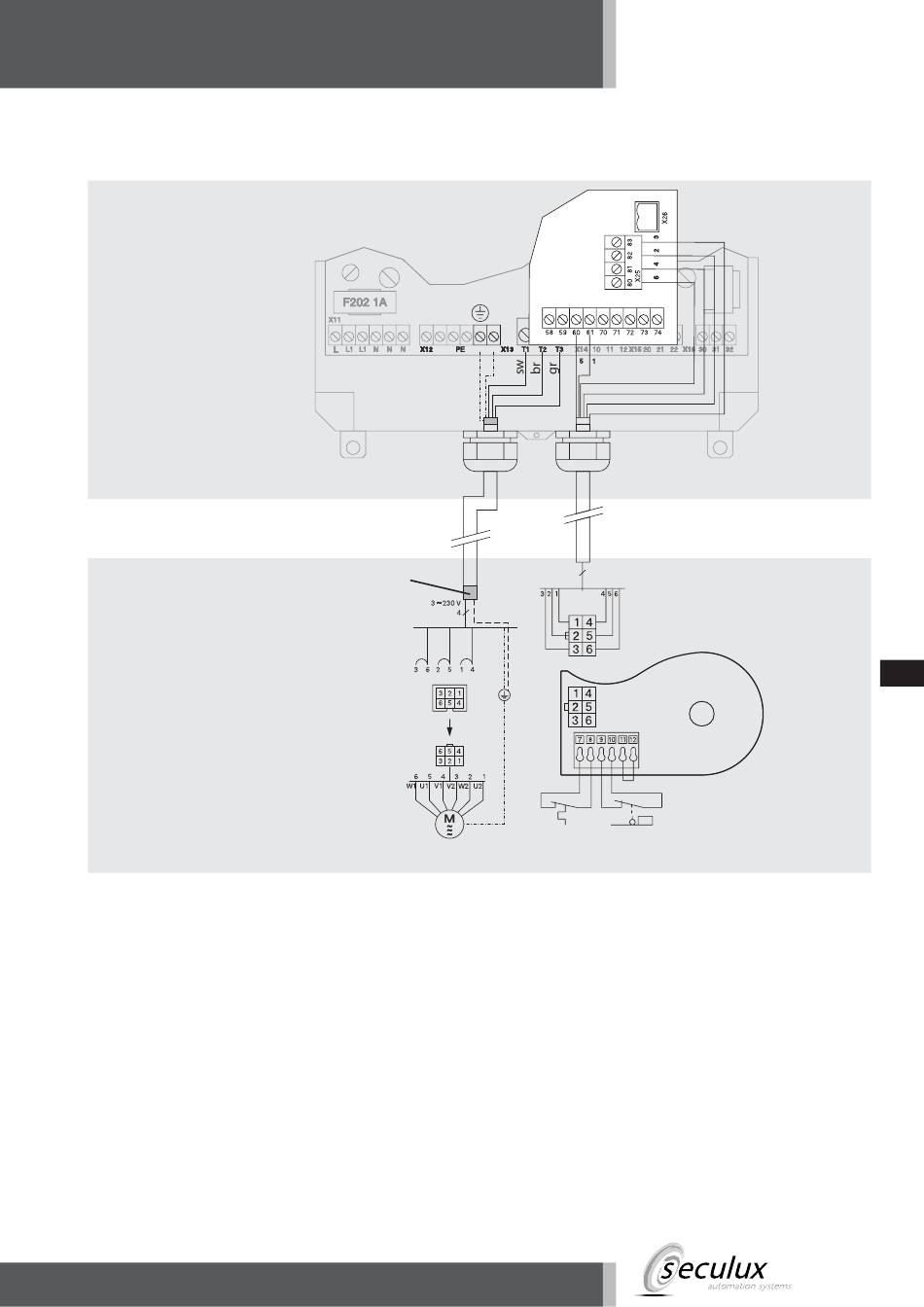

Aansluiting van de aandrijving op de besturing
Voor het aansluiten van de opsteekaandrijving op de besturing gebruikt u alleen originele door de fabrikant toegelaten
besturing-en motorkabels.
Elektrische aansluitingen:
AMP-steker
1 - Beveiligingscircuit ingang
2 - RS485 B
3 - GND
4 - RS485 A
5 - Beveiligingscircuit uitgang
6 - 7..18 V DC
Wago-klem
7/8
- S4F Thermische schakelaar
9/10
- S3F onderbreker DZM/DTM
(bij DSM overbrugd)
11/12
- aansluitmogelijheid voor externe
beveiligingscomponenten
Aansluiting van de besturing
Aansluiting stuurleiding
•
Draai de ovale zwarte schroefhouders van de schroefbevestiging los.
•
Nu haalt u de beide delen van de schroefbevestiging uit elkaar.
•
Steek de leiding met de klemmen en het dikkere deel van de schroefhouder door de rechter ovale opening.
•
Voeg de helften van de schroefhouder precies passend op de wand van de kast samen.
•
Draai de wartel van de schroefbevestiging los, zodat de schroefbebevestiging op de kabel kan worden gedraaid.
•
Draai nu de schroefbevestiging vast in de schroefhouder.
•
Schuif de kabel in de besturing tot de mantel ca. 0,5 cm in de besturing steekt.
•
Draai de wartel vast zodat de afdichtingklasse is gewaarborgd.
•
Maak de klemaansluitingen 60/61 en 80/81/82/83 volgens bovenstaand schema.
Aansluiten motorleiding
Het aansluiten van de motorkabel gaat op dezelfde manier als het aansluiten van de stuurkabel, behoudens de volgende afwijkingen:
•
Steek de motorkabel door de linker ovale opening.
•
Maak de klemaansluitingen T1/T2/T3 volgens bovenstaand schema en schroef de twee groen/gele aders vast op de
PE-klemme.
gn/ge
Afscherming van de
motorkabel
gr br zw
6
4
gn/ge
S4F
S3F
(optioneel)
NL
9
