UITGAVE 02/2009
GEBRUIKSAANWIJZING
6.6

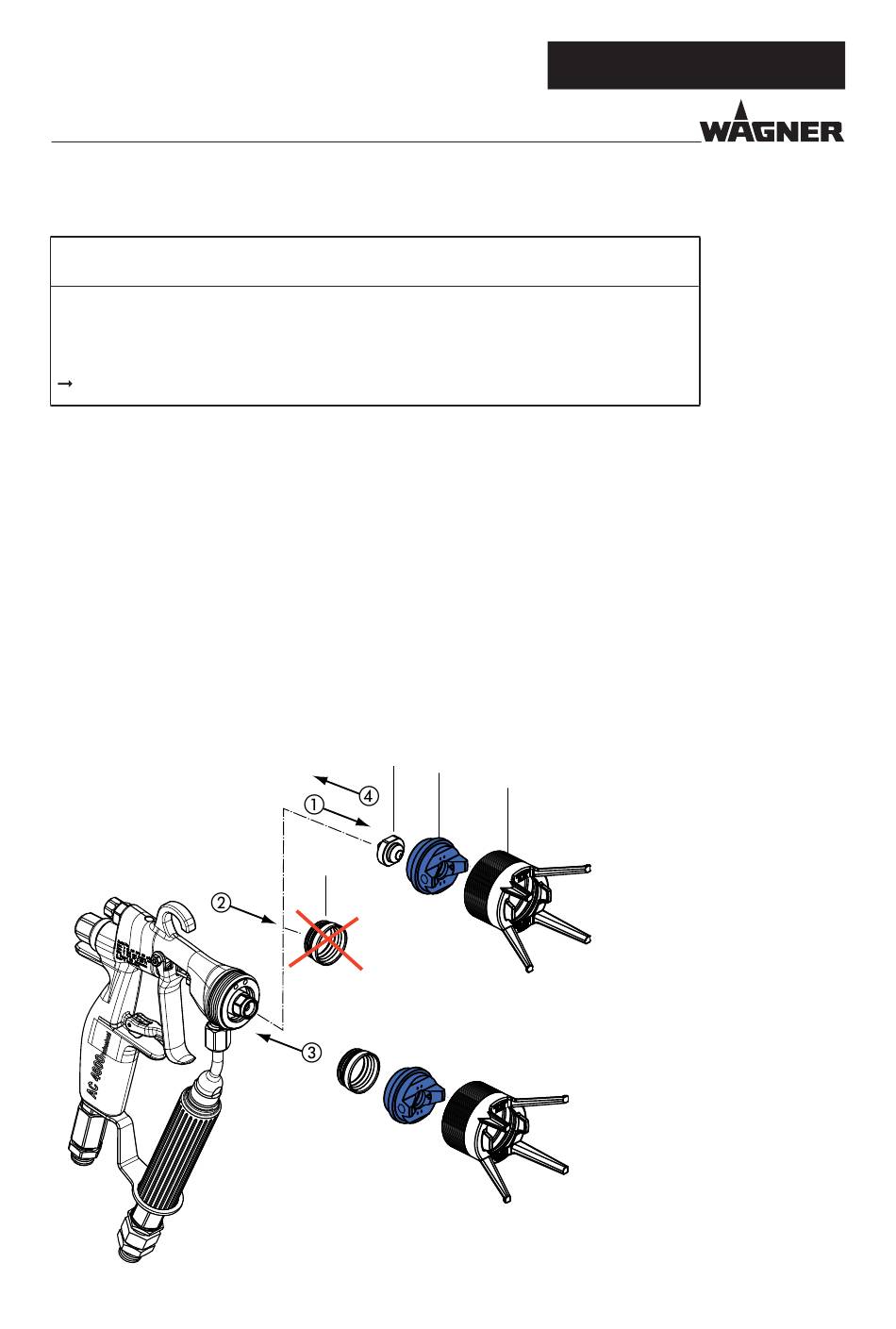

VERVANG SLUITRING "LUCHT"
Vormlucht en verstuiverlucht niet gescheiden!
Slecht spuitbeeld
De spuitstraal kan niet worden afgesteld
Verdelerafdichting (F) zorgvuldig behandelen.
SIHI_0030_NL
1. Buiten bedrijf stellen en reinigen.
2. Drukontlasting aan pistool en apparaat uitvoeren.
3. Borg het pistool met de arrêtering.
4. Schroef de wartelmoer met spuitkopbescherming (33) eraf.
5. Luchtkap (36) samen met spuitkop (13) eraf nemen.
6. Defecte afdichtring (14/F) met behulp van een pijptang of met een grote
schroevendraaier eruit trekken.
7. Montage: Nieuwe verdelerpakking (14/F) op luchtkap (36) steken.
8. Luchtkap samen met afdichtring (14) in pistoollichaam plaatsen.
9. Wartelmoer (33) aanzetten en zover erin schroeven, tot de afdichtring in de
opnamegroef dichtklikt (hoorbare klik).
10. Wartelmoer (33) en luchtkap (36) demonteren en sproeipistool completeren conform
alinea 5.4.3.
BESTELNR. DOC394873
VOORZICHT
13
14 (F)
B_02708
36
33
AC 4600 Pro
33
