WAGNER CONTROL PRO 250 M Handleiding

Verklaring van de gebruikte symbolen

	Geeft een onmiddellijk gevaar aan. Tenzij vermeden, zal dit de dood of ernstig letsel tot gevolg hebben.
	Geeft tips voor gebruik en andere bijzonder nuttige informatie aan.
	Draag geschikte gehoorbescherming tijdens het werk.
	Draag geschikte ademhalingsapparatuur tijdens het werk.
	Draag geschikte veiligheidshandschoenen tijdens het werk.

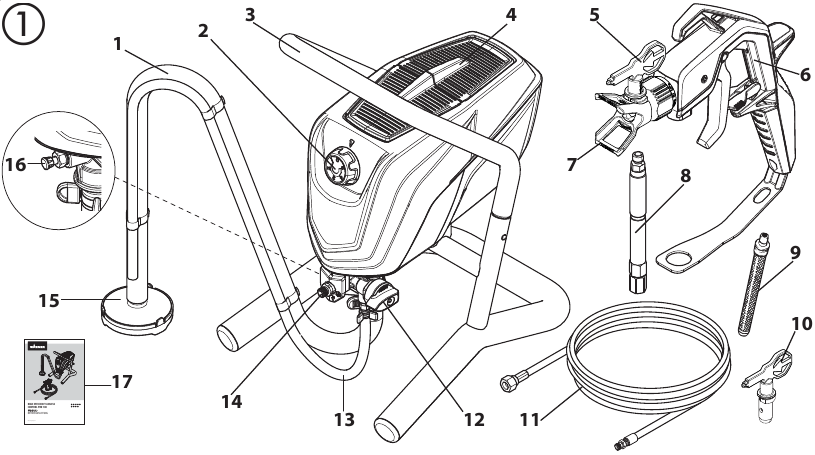

Beschrijving

1. Aanzuigslang
2. Drukregelaar met geïntegreerde AAN/UIT-schakelaar
3. Draagbeugel
4. Geïntegreerde gereedschapskist voor spuitmonden en kleine onderdelen
5. Spuitmond 517 (voor dikke materialen, bijvoorbeeld muurverf voor binnen)
6. Spuitpistool
7. Spuitmondhouder
8. HEA filterset
9. Pistoolfilter: rood (1 st.), wit (1 st.*)
10. Spuitmond 311 (voor dunne materialen, bijvoorbeeld lakken)
11. Hogedrukslang
12. Keuzeschakelaar
13. Retourleiding
14. Slangaansluiting
15. Inlaatfilter
16. Inlaatklepduwer
17. Gebruiksaanwijzing

* vooraf geïnstalleerd in het filterhuis

Geschikte coatingmaterialen voor gebruik

Dispersie- en latexverf voor binnenshuis.
Lakken en vernissen op water- en oplosmiddelbasis. Verven, oliën, lossingsmiddelen, synthetische lakken, PVC-lakken, grondlagen, basislagen, vulmiddelen en roestwerende verven.
Afhankelijk van het te verwerken materiaal moet een andere spuitmond en pistoolfilter worden gebruikt.

• Dunne materialen: Spuitmond 311 > Filter rood
• Dikke materialen: Spuitmond 517/619 > Filter wit

Niet-geschikte coatingmaterialen voor gebruik

Materialen die sterk schurende componenten bevatten, gevelverf, bijtende oplossingen en zure coatingstoffen.
Brandbare materialen, materialen die aceton of celluloseverdunner bevatten
Om de compatibiliteit van de coatingstof met de materialen die zijn gebruikt om het apparaat te vervaardigen te waarborgen, kunt u in geval van twijfel contact opnemen met de Wagner Service.

Toepassingsgebied

Het coaten van binnenmuren en objecten buitenshuis (bijvoorbeeld tuinomheiningen, garagedeuren, enz.).

Benodigde gereedschappen en hulpmiddelen

• Moersleutel (13, 16, 17, 20) en/of verstelbare moersleutel (2 stuks) en inbussleutel (10 mm)
• Inbussleutel (2,5 mm)
• Lege container
• Een groot stuk karton
• Afdekmateriaal

Voorbereiding van de werkplek

Stopcontacten en stekkers moeten worden afgedekt. Risico op een elektrische schok als gevolg van gespoten materiaal dat in het stopcontact komt!
Dek alle oppervlakken en objecten af die niet gespoten mogen worden, of verwijder ze uit het werkgebied. Er wordt geen aansprakelijkheid aanvaard voor schade als gevolg van nevel.
Silicaatverf tast bij contact glas- en keramische oppervlakken aan! Al deze oppervlakken moeten daarom volledig worden afgedekt.
Let op de kwaliteit van de gebruikte plakband. Gebruik geen overdreven sterke plakband op behang en geverfde oppervlakken om te voorkomen dat deze oppervlakken worden beschadigd bij het verwijderen van de tape. Verwijder plakband langzaam en gelijkmatig; gebruik geen schokkerige bewegingen. Laat plakband niet langer dan nodig op oppervlakken liggen om de kans op resten bij het verwijderen te minimaliseren. Neem ook de instructies van de fabrikant van de plakband in acht.

Voorbereiding van het coatingmateriaal

Met de Control Pro 250 M kunnen muurverven, vernissen en vernissen voor binnenshuis worden aangebracht door ze te spuiten zonder ze te verdunnen, of door ze licht te verdunnen. Gedetailleerde informatie is beschikbaar in het technische gegevensblad van de fabrikant (> Internet download).

1. Roer het materiaal grondig door en verdun het in de container volgens de aanbevolen verdunning (een roerder wordt aanbevolen om te roeren).
   Aanbeveling voor verdunning

   Gespoten materiaal
   Vernissen	onverdund
   Houtconserveermiddelen die oplosmiddelen bevatten of op waterbasis zijn, beitsen, oliën, desinfectiemiddelen, gewasbeschermingsmiddelen	onverdund
   Verven die oplosmiddelen en wateroplosbare verven bevatten, primers, voertuigcoatingverven, dikke vernissen	verdun met 5 - 10 %
   Muurverf voor binnen (dispersie- en latexverf)	verdun met 0-10 %

   De waarden in de tabel zijn referentiewaarden.
   Zoek uit hoeveel de verf moet worden verdund door deze te testen. Details over het testen van de spuitverf zijn te vinden in het gedeelte "Spuittechniek".

Montage

1. Plaats beide deuren/kleppen in het opbergvak.
2. Steek de hendel in de afbeelding en zet deze vast door naar beneden te duwen.

3. Verwijder de beschermkappen op de slang en de slangaansluiting.

4. Plaats het spuitpistool tegen het taps toelopende uiteinde van de slang (afb. 4, 1) en draai het pistool op de slang. Draai de draad stevig vast met een moersleutel (13).

5. Draai de draad aan het andere uiteinde van de slang op de slangaansluiting. Houd met een moersleutel (16) de slangaansluiting stevig vast en draai de slang vast met een andere moersleutel (17).

6. Schuif de aanzuigslang op de inlaatklep. Zet vast met de klem.

7. Druk de retourleiding op de retourslangfitting. Zet vast met de klem.

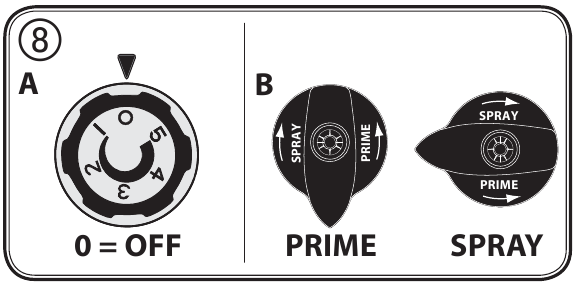

Bedieningselementen op het apparaat

1. De spuitdruk wordt ingesteld met de drukregelaar. De juiste spuitdruk is afhankelijk van de gebruikte verf. Het apparaat wordt uitgeschakeld als de drukregelaar in stand 0 staat.
2. Met de keuzeschakelaar kunnen de volgende instellingen worden gemaakt:

   PRIME (schakelaar verticaal geplaatst)

   • Voor het vullen van het systeem met verf
   • Voor drukontlasting

   SPRAY (schakelaar horizontaal geplaatst)

   • Voor het gebruik van het spuitpistool

Spuitpistool

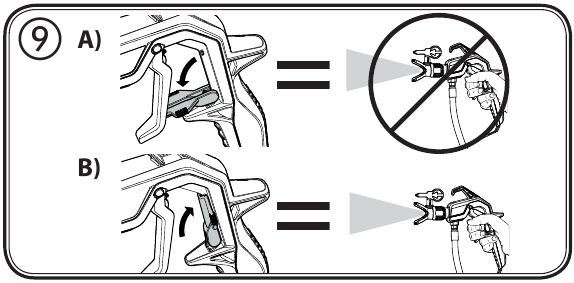

Vergrendel altijd de trekker bij het bevestigen van de spuitmond of wanneer het spuitpistool niet in gebruik is.

• Klap de trekkervergrendeling omlaag om de trekker te vergrendelen (afb. 9, A).
• Klap de trekkervergrendeling omhoog om de trekker te ontgrendelen (afb. 9, B).

Afhankelijk van het te verwerken materiaal moet een andere spuitmond en pistoolfilter worden gebruikt.

• Dunne materialen: Spuitmond 311 > Filter rood
• Dikke materialen: Spuitmond 517/619 > Filter wit

Procedure voor drukontlasting

Zorg ervoor dat u de procedure voor drukontlasting volgt wanneer u het apparaat uitschakelt voor welk doel dan ook.
Deze procedure ontlast de druk van de spuitslang en het pistool.

1. Zet het spuitpistool vast. (Afb. 9, A)
2. Schakel het apparaat uit (drukregelaar in stand 0). Draai de schakelaar in de PRIME-stand (verticaal).

3. Laat het spuitpistool los. Houd het spuitpistool boven een lege container en druk op de trekker om de druk te ontlasten.
4. Zet het spuitpistool vast.

Opstarten

Voordat u het apparaat aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de voedingsspanning overeenkomt met de waarde die op het typeplaatje staat vermeld.

1. Bevestig de retourleiding aan de aanzuigslang met behulp van de klemmen.
2. Laat de aanzuigslang in de verfcontainer zakken.

3. Druk op de rode inlaatklepduwer om ervoor te zorgen dat de inlaatklep vrij is.

4. Steek de stekker in het stopcontact.
5. Draai de schakelaar in de PRIME-stand (verticaal).
6. Schakel het apparaat IN door de drukregelaar langzaam in stand 2 te draaien.
7. Schakel het apparaat weer uit (drukregelaar 0) zodra de verf door de retourleiding en in de verfcontainer stroomt.
   Als er geen verf wordt aangezogen, probeer dan het probleem op te lossen met de stappen die worden beschreven in het volgende hoofdstuk "Hulp bij zuigproblemen".
8. Draai de schakelaar in de SPRAY-stand (horizontaal).
9. Houd het spuitpistool aan de rand van een lege container.

10. Laat het spuitpistool los en houd de trekker ingedrukt totdat het materiaal gelijkmatig tevoorschijn komt.
11. Laat de trekker los en zet het spuitpistool vast.
12. Plaats de spuitmondhouder op het spuitpistool (afb. 14, A) en draai deze in de eindpositie (afb. 14, B) om deze vast te zetten.

13. Plaats de spuitmond met de punt naar voren.


Hulp bij zuigproblemen

1. Druk 3-4 keer op de inlaatklepduwer. (Afb. A) Als het probleem niet is opgelost, ga dan verder met de volgende stap.

2. Tik een paar keer lichtjes op de slangaansluiting met bijvoorbeeld een rubberen hamer. (Afb. B) Als het probleem niet is opgelost, ga dan verder met de volgende stap.

3. Schakel het apparaat uit (drukregelaar in stand 0).
4. Verwijder de aanzuigslang en de hogedrukslang en draai het apparaat ondersteboven.
5. Vul ca. 10 ml water in de materiaalinlaat.

6. Druk 3-4 keer op de inlaatklepduwer.
7. Houd een doek voor de slangaansluiting en schakel de pomp in totdat er water uit de slangaansluiting komt.
   Als het probleem niet is opgelost, neem dan contact op met de klantenservice

Spuittechniek

Zorg ervoor dat u de drukontlastingsprocedure volgt wanneer u het apparaat om welke reden dan ook uitschakelt.
Deze procedure vermindert de druk in de spuitslang en het pistool.

Zorg ervoor dat de verfslang vrij is van knikken en uit de buurt van voorwerpen met scherpe snijranden.

• Het is het beste om eerst te oefenen op karton of een soortgelijk oppervlak, om het spuitpatroon te controleren en te wennen aan het gebruik van het spuitpistool.
  Als de verf gelijkmatig spuit, zoals weergegeven in afb. 16 A, moeten alle instellingen correct zijn.
  Als de verf er na het spuiten streperig uitziet, zoals weergegeven in afb. 16 B, verhoog dan geleidelijk de druk of verdun meer in stappen van 5% (let op de maximale hoeveelheid verdunner die door de fabrikant is voorgeschreven).

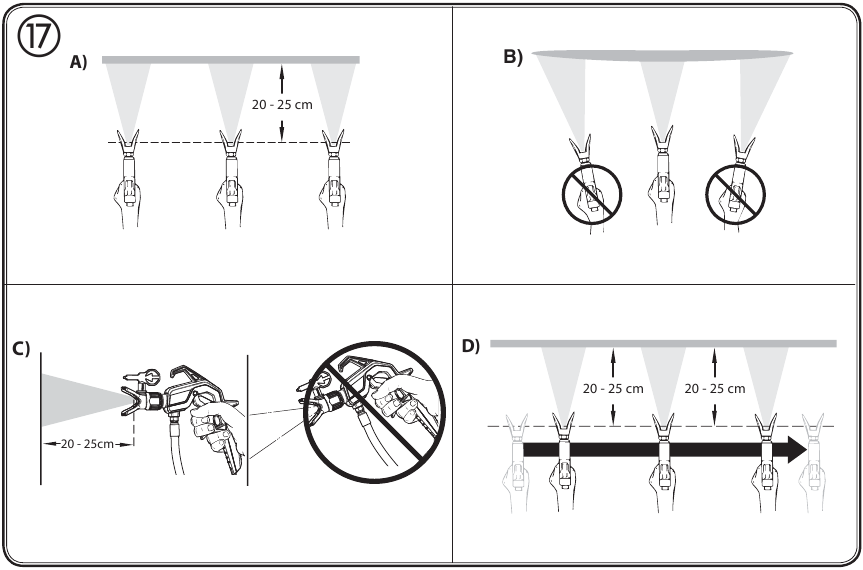

• De sleutel tot het verkrijgen van een resultaat van hoge kwaliteit is een gelijkmatige dekking van het gehele oppervlak.
  Houd uw arm in een constante snelheid in beweging en houd het spuitpistool op een constante afstand van het oppervlak. De beste spuitafstand is ca. 20 tot 25 cm tussen de spuitmond en het oppervlak. (Afb. 17, A)

• Houd het spuitpistool in een rechte hoek ten opzichte van het oppervlak. Dit betekent dat u uw hele arm heen en weer beweegt in plaats van alleen uw pols te buigen. (Afb. 17, B)
• Houd het spuitpistool loodrecht op het oppervlak, anders is het ene uiteinde van het patroon dikker dan het andere. (Afb. 17, C)
• Activeer het pistool na het starten van de slag. Laat de trekker los voordat u de slag beëindigt. (Afb. 17, D) Het spuitpistool moet in beweging zijn wanneer de trekker wordt overgehaald en losgelaten. Laat elke slag met ongeveer 30% overlappen. Dit zorgt voor een gelijkmatige dekking.
  Tijdens het gebruik schakelt de pomp continu in en uit om de druk te regelen. Dit is normaal en geen storing.

De spuitmond ontstoppen

Als het spuitpatroon vervormt of volledig stopt terwijl het pistool wordt geactiveerd, volg dan deze stappen.

Probeer de spuitmond niet met uw vinger te ontstoppen of schoon te maken. Vloeistof onder hoge druk kan injectieletsel veroorzaken.

1. Laat de trekker los en zet het pistool vast. Draai de omkeerbare spuitmondpijl 180º zodat de punt van de pijl naar de achterkant van het pistool wijst.

   Onder druk kan de spuitmond erg moeilijk te draaien zijn. Draai de schakelaar naar de PRIME (priming) positie (verticaal) en haal de trekker over. Dit vermindert de druk en de punt draait gemakkelijker.
2. Draai de schakelaar naar de SPRAY (spuiten) positie (horizontaal).
3. Ontgrendel het pistool en knijp in de trekker, terwijl u het pistool op een stuk afvalhout of karton richt. Hierdoor kan de druk in de spuitslang de verstopping eruit blazen. Wanneer de spuitmond schoon is, komt het materiaal eruit in een rechte stroom onder hoge druk.
4. Laat de trekker los en zet het pistool vast. Draai de spuitmond om zodat de pijl weer naar voren wijst. Ontgrendel het pistool en hervat het spuiten.
   De HEA-filterset houdt verstoppingen van de spuitmond tot een minimum beperkt (zie "HEA-filterset").

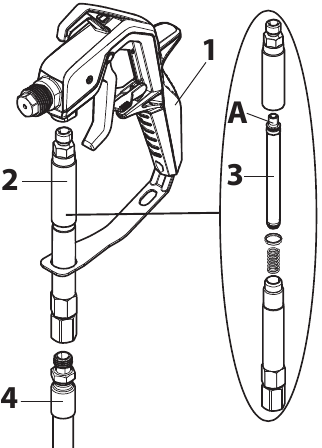

HEA-filterset

Montage

Het pistool en de hogedrukslang moeten drukloos zijn voordat de filterset wordt geïnstalleerd/verwijderd.

1. Koppel de hogedrukslang los van het pistool (1).
2. Schroef indien nodig het filterhuis (2) vast en plaats een filter (3) dat geschikt is voor de spuitmond (de conische zijde (A) moet naar boven wijzen).
   Spuitmond 311 > Filter rood
   Spuitmond 517/619 > Filter wit (vooraf geïnstalleerd in het filterhuis)
3. Schroef het filterhuis (2) op het pistool (1).
4. Schroef de hogedrukslang (4) stevig op het filterhuis (2).

Reiniging

Het pistool en de hogedrukslang moeten drukloos zijn voordat de filterset wordt geïnstalleerd/verwijderd.

1. Verwijder het filterhuis (2) van de slang (4) en het pistool (1).
2. Schroef het filterhuis (2) vast en verwijder het filter (3).
3. Reinig het filter (3) en het filterhuis (2) grondig (vervang het filter als het versleten is).
4. Let er bij de montage op dat u de afdichting en de veer niet verliest.

Werkonderbreking

Zorg ervoor dat u de drukontlastingsprocedure volgt wanneer u het apparaat om welke reden dan ook uitschakelt.
Deze procedure vermindert de druk in de spuitslang en het pistool.

• Schakel het apparaat uit (drukregelaar in stand 0) en verwijder de stekker.
• Plaats het spuitpistool in een plastic zak en sluit deze luchtdicht af.
• Maak het verfoppervlak in het verfreservoir nat met een beetje water om te voorkomen dat er zich een huid vormt.

Buitengebruikstelling en reiniging

Een goede reiniging is de voorwaarde voor een probleemloze werking van het verfspuitapparaat. Er worden geen garantieclaims geaccepteerd in geval van onjuiste of geen reiniging.

Gebruik geen ontvlambare materialen/celluloseverdunner voor reinigingsdoeleinden.
Reinig het apparaat altijd zodra u klaar bent met de werkzaamheden.
Opgedroogde coating maakt het schoonmaken moeilijker.

1. Voer de drukontlastingsprocedure uit.
2. Zet het spuitpistool vast.
3. Verwijder de spuitmondhouder van het spuitpistool.

4. Plaats de aanzuigslang en de retourleiding in een container vol water of een geschikte reinigingsoplossing.
5. Draai de schakelaar naar de SPRAY (spuiten) positie en stel de maximale druk in.
6. Houd het spuitpistool op de rand van de verfcontainer.


   Aard het pistool met een metalen container als u met oplosmiddel spoelt.
7. Ontgrendel het spuitpistool en haal de trekker over om de overtollige verf uit het systeem in de verfcontainer te pompen. Laat de trekker weer los zodra het reinigingsmiddel eruit komt.
8. Draai de schakelaar naar de PRIME (priming) positie (verticaal).
9. Houd het spuitpistool op de rand van de reinigingscontainer.
10. Haal de trekker over en houd deze vast totdat er alleen nog heldere vloeistof uitkomt.
11. Schakel het apparaat uit en verwijder de stekker.
12. Draai de schakelaar naar de PRIME (priming) positie (verticaal).
13. Haal de trekker over om de druk te verminderen.
14. Zet het spuitpistool vast.
15. Scheid het spuitpistool van de verfslang met behulp van steeksleutels (13).
    Als de HEA-filterset wordt gebruikt, verwijder deze dan en reinig deze in overeenstemming met de informatie in het hoofdstuk "HEA-filterset".
16. Verwijder de spuitmond (1), de vlakke ring (2) en de montage (3) van de spuitmondhouder (4) en reinig alle onderdelen grondig.

17. Plaats de montage en de vlakke ring terug in de spuitmondhouder. Schroef de spuitmondhouder op het pistool.
18. Maak de aanzuigslang los van de basiseenheid.
19. Koppel de retourleiding los.
20. Veeg de buitenkant van beide slangen schoon.
21. Verwijder voorzichtig de filterschijf (1) uit het aanzuigfilter.

22. Reinig de filterschijf grondig onder stromend water.
23. Verwijder de hogedrukslang van de basiseenheid met een steeksleutel (17).
24. Dompel de inlaatklep onder in een container gevuld met conserveringsmiddel (bijv. huishoudolie).

25. Steek de stekker in het stopcontact.
26. Houd een doek voor de slangaansluiting en schakel het apparaat ca. 5 seconden in.

    Deze procedure behoudt de pomp.

Onderhoud en reparaties

Voordat u werkzaamheden aan het apparaat uitvoert, moet u de druk aflaten en de stekker uit het stopcontact halen.

1. Inlaatklep reinigen
   Als er problemen optreden wanneer de verf wordt opgezogen, moet de inlaatklep worden gereinigd of vervangen. Problemen kunnen worden vermeden door het apparaat op de juiste manier te reinigen en te onderhouden.
   1. Maak de aanzuigslang los van de basiseenheid.
   2. Verwijder de inlaatklep (Fig. 25, 1) van de basiseenheid met behulp van een moersleutel (20 of inbussleutel 10 mm).

   3. Verwijder de klepzitting (Fig. 25, 2), kogel (3) en O-ring (4) van de inlaatklep.
   4. Reinig de inlaatklepbevestiging en alle onderdelen grondig met een geschikt reinigingsmiddel of vervang ze indien nodig.
   5. Smeer de O-ring (Fig. 25, 5) op de inlaatklep.
   6. Plaats de klepzitting, kogel en O-ring terug in de inlaatklep.
   7. Vervang de inlaatklep door deze in de spuit te schroeven.
2. Uitlaatklep reinigen
   Als het spuitpatroon slecht is, moet de uitlaatklep mogelijk worden gereinigd of vervangen.
   Problemen kunnen worden vermeden door het apparaat op de juiste manier te reinigen en te onderhouden.
   1. Verwijder de hogedrukslang van de basiseenheid met behulp van een moersleutel (17).
   2. Draai de schroef (inbussleutel 2,5 mm) op de uitlaatklep (Fig. 26) los, maar verwijder deze niet.

   3. Verwijder de uitlaatklep (Fig. 27, 1) van de basiseenheid met behulp van een moersleutel (16).

   4. Reinig de uitlaatklepbevestiging en de uitlaatklep grondig met een geschikt reinigingsmiddel of vervang de uitlaatklep indien nodig.
   5. Plaats de nieuwe of gereinigde uitlaatklep terug.
   6. Draai de schroef (Fig. 26) weer vast.

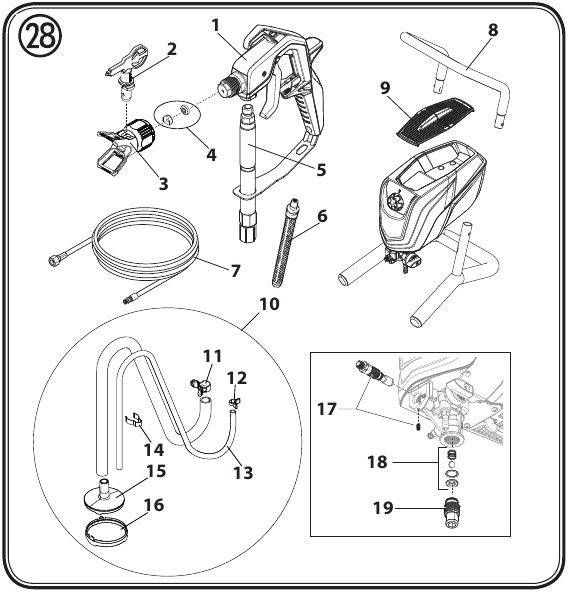

Lijst met reserveonderdelen

* Slijtageonderdeel: valt niet onder de garantie

Accessoires

(niet inbegrepen in de levering)

Meer informatie over het assortiment producten van WAGNER voor renovatie is beschikbaar op www.wagner-group.com

Technische gegevens

* Gemeten in overeenstemming met EN 50580:2014

Informatie over het trillingsniveau
Het gespecificeerde trillingsniveau is gemeten volgens een standaard testprocedure en kan worden gebruikt om te vergelijken met elektrisch gereedschap. Het trillingsniveau is ook bedoeld voor het bepalen van een eerste beoordeling van de trillingsbelasting.
Let op! De trillingsemissiewaarde kan afwijken van de gespecificeerde waarde wanneer het elektrische gereedschap daadwerkelijk in gebruik is, afhankelijk van hoe het elektrische gereedschap wordt gebruikt. Het is noodzakelijk om veiligheidsmaatregelen te specificeren om het bedienend personeel te beschermen. Deze maatregelen zijn gebaseerd op een geschatte uitschakeling tijdens de werkelijke gebruiksomstandigheden (alle delen van de bedrijfscyclus worden hier in overweging genomen, bijvoorbeeld perioden waarin het elektrische gereedschap is uitgeschakeld en wanneer het is ingeschakeld maar zonder belasting draait).

Correctie van storingen

Als het netsnoer van dit apparaat beschadigd is, mag het alleen worden vervangen door een reparatiewerkplaats die door de fabrikant is aangesteld, omdat er speciaal gereedschap nodig is.

De draden in dit netsnoer zijn gekleurd volgens de volgende code:
groen/geel = aarde
blauw = neutraal
bruin = spanningvoerend
Aangezien de kleuren van de draden in het netsnoer van dit apparaat mogelijk niet overeenkomen met de gekleurde markeringen die de aansluitingen in uw stekker identifiyeren, gaat u als volgt te werk:

• De draad die groen en geel is, moet worden aangesloten op de aansluiting in de stekker die is gemarkeerd met de letter E of met het aardingssymbool of groen of groen en geel is gekleurd.
• De draad die blauw is gekleurd, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter N of zwart is gekleurd.
• De draad die bruin is gekleurd, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter L of bruin is gekleurd.
• Mocht de gegoten stekker moeten worden vervangen, gebruik dan nooit de defecte stekker opnieuw en probeer hem niet in een ander 13 A stopcontact te steken. Dit kan leiden tot een elektrische schok.
• Mocht het nodig zijn om de zekering in de stekker te vervangen, gebruik dan alleen zekeringen die zijn goedgekeurd door ASTA in overeenstemming met BS 1362. Er mogen alleen 13 Ampère zekeringen worden gebruikt.
• Om ervoor te zorgen dat de zekering en de zekeringhouder correct zijn gemonteerd, dient u de verstrekte markeringen of kleurcoderingen in de stekker in acht te nemen.
• Zorg er na het vervangen van de zekering altijd voor dat de zekeringhouder correct is geplaatst. Zonder de zekeringhouder is het niet toegestaan de stekker te gebruiken.
• De juiste zekeringen en zekeringhouders zijn verkrijgbaar bij uw plaatselijke elektrowinkel.

Let op: Gevaar voor letsel door injectie!
Airless-apparaten ontwikkelen extreem hoge spuitdrukken.

1. Steek nooit uw vingers, handen of andere lichaamsdelen in de spuitstraal!
   Richt het spuitpistool nooit op uzelf, andere personen of dieren.
   Gebruik het spuitpistool nooit zonder veiligheidskap.
   Behandel een spuitverwonding niet als een onschuldige snee. Raadpleeg bij verwonding van de huid door coatingmaterialen of oplosmiddelen onmiddellijk een arts voor een snelle en deskundige behandeling. Informeer de arts over het gebruikte coatingmateriaal of oplosmiddel.
2. In de bedieningsinstructies staat dat de volgende punten altijd in acht moeten worden genomen voordat u begint:
   1. Defecte apparaten mogen niet worden gebruikt.
   2. Zet het spuitpistool vast met behulp van de veiligheidspal op de trekker.
   3. Zorg ervoor dat het apparaat goed is geaard. De aansluiting moet plaatsvinden via een correct geaard tweepolig en geaard stopcontact.
   4. Controleer de toegestane werkdruk van de hogedrukslang en het spuitpistool.
   5. Controleer alle aansluitingen op lekkage.
3. De instructies met betrekking tot regelmatige reiniging en onderhoud van het apparaat moeten strikt worden nageleefd.
   Voordat er werkzaamheden aan het apparaat worden uitgevoerd of voor elke werkonderbreking, moeten de volgende regels in acht worden genomen:
   1. Laat de druk van het spuitpistool en de slang los.
   2. Zet het spuitpistool vast met behulp van de veiligheidspal op de trekker.
   3. Schakel het apparaat uit.

Algemene veiligheidsinstructies

Lees alle veiligheidsvoorschriften en instructies. Het niet naleven van de veiligheidsvoorschriften en instructies kan een elektrische schok, brand en/of ernstig letsel veroorzaken. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" die hieronder wordt gebruikt, heeft betrekking op zowel elektrisch gereedschap dat op het elektriciteitsnet werkt (met een elektriciteitskabel) als op elektrisch gereedschap dat op een accu werkt (zonder elektriciteitskabel).

1. Veiligheid op de werkplek
   1. Houd uw werkplek schoon en goed verlicht. Rommelige of onverlichte werkplekken kunnen leiden tot ongelukken.
   2. Gebruik het gereedschap nooit in gevaarlijke omgevingen die ontvlambare vloeistoffen, gassen of stof bevatten. Elektrisch gereedschap genereert vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en andere personen uit de buurt bij het gebruik van het elektrisch gereedschap. U kunt de controle over het gereedschap verliezen als u wordt afgeleid.
2. Elektrische veiligheid
   1. De stekker van het gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier worden aangepast. Gebruik geen adapterstekkers samen met gereedschap met beschermende aarding. Ongemodificeerde stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.
   2. Vermijd fysiek contact met geaarde oppervlakken zoals leidingen, verwarmingselementen, fornuizen en koelkasten. Het risico op een elektrische schok neemt toe als uw lichaam geaard is.
   3. Houd de apparatuur uit de buurt van regen en vocht. Het risico op een elektrische schok neemt toe als er water in elektrische apparatuur doordringt.
   4. Misbruik de elektriciteitskabel niet door het gereedschap aan de kabel te dragen, het aan de kabel op te hangen of aan de kabel te trekken om de stekker te verwijderen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende gereedschapsdelen. Beschadigde of gedraaide kabels verhogen het risico op een elektrische schok.
   5. Als u buiten met een elektrisch gereedschap werkt, gebruik dan alleen verlengkabels die geschikt zijn voor buitengebruik. Het gebruik van een verlengkabel die geschikt is voor buitengebruik, vermindert het risico op een elektrische schok.
   6. Als u het niet kunt vermijden om het gereedschap in een vochtige omgeving te gebruiken, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermijdt het risico op een elektrische schok.
3. Veiligheid van personen
   1. Wees attent. Let op wat u doet en werk verstandig met een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid tijdens het gebruik van het gereedschap kan leiden tot ernstig letsel.
   2. Draag persoonlijke veiligheidsuitrusting en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen, zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type elektrisch gereedschap, vermindert het risico op letsel.
   3. Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de "UIT"-stand staat voordat u de stekker in het stopcontact steekt. Er kunnen ongelukken gebeuren als u het elektrisch gereedschap draagt terwijl uw vinger op de schakelaar ligt of als u het elektrisch gereedschap aansluit op de stroomvoorziening terwijl het aan staat.
   4. Verwijder instelgereedschap of sleutels voordat u het elektrisch gereedschap inschakelt. Een gereedschap of sleutel die zich in een roterend gereedschapsdeel bevindt, kan tot letsel leiden.
   5. Vermijd een onnatuurlijke houding. Zorg ervoor dat u stevig staat en te allen tijde in evenwicht bent. Dit zorgt ervoor dat u het gereedschap beter kunt beheersen in onverwachte situaties.
   6. Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
   7. Wentel uzelf niet in een vals gevoel van veiligheid en waan uzelf niet boven de veiligheidsregels voor elektrisch gereedschap, zelfs niet als u vertrouwd bent met het elektrisch gereedschap na uitgebreide praktijkervaring. Zorgeloos gebruik kan in een fractie van een seconde tot ernstig letsel leiden.
4. Zorgvuldig omgaan met en gebruik van elektrisch gereedschap
   1. Overbelast het gereedschap niet. Gebruik het elektrisch gereedschap dat is ontworpen voor het werk dat u doet. U werkt beter en veiliger in het gespecificeerde prestatiebereik als u het geschikte elektrisch gereedschap gebruikt.
   2. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Een elektrisch gereedschap dat niet kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
   3. Verwijder de stekker uit het stopcontact voordat u gereedschapsinstellingen uitvoert, accessoires verwisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap zo dat het ontoegankelijk is voor kinderen. Laat geen personen het gereedschap gebruiken die er niet vertrouwd mee zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer het wordt gebruikt door onervaren personen.
   5. Onderhoud uw gereedschap op de juiste manier. Controleer of de bewegende delen probleemloos functioneren en niet vastlopen, of onderdelen gebroken of beschadigd zijn, zodat de werking van het gereedschap wordt aangetast. Laat beschadigde onderdelen repareren voordat u het gereedschap gebruikt. Veel ongelukken vinden hun oorsprong in elektrisch gereedschap dat slecht is onderhouden.
   6. Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, enz. in overeenstemming met deze instructies en op een manier die is gespecificeerd voor dit speciale gereedschapstype. Houd rekening met de arbeidsomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde doeleinden kan leiden tot gevaarlijke situaties.
   7. Houd de handgrepen en greeppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greeppervlakken belemmeren de veilige bediening en controle van het elektrisch gereedschap in onvoorziene situaties.
5. Service
   1. Laat uw gereedschap alleen repareren door gekwalificeerd specialistisch personeel en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het gereedschap wordt gehandhaafd.
   2. Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant of diens servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om een veiligheidsrisico te vermijden.

Gezondheidsbescherming

Draag ademhalingsapparatuur: Verfnevel en oplosmiddeldampen zijn schadelijk voor de gezondheid. Draag altijd ademhalingsapparatuur en werk alleen in goed geventileerde ruimtes of met behulp van aanvullende ventilatieapparatuur. Het is aan te raden om werkkleding, veiligheidsbrillen, gehoorbescherming en handschoenen te dragen

Ontvlambare materialen

Gebruik de spuitpistolen niet om ontvlambare stoffen te spuiten.

Explosiebescherming

Gebruik het apparaat niet op werkplekken die onder de explosiebeschermingsvoorschriften vallen.

Explosie- en brandgevaar door vlambronnen tijdens spuitwerkzaamheden

Er mogen zich geen vlambronnen in de buurt bevinden, zoals open vuur, roken van sigaretten, sigaren of tabakspijpen, vonken, gloeiende draden, hete oppervlakken, enz.

Elektrostatische oplading (vorming van vonken of vlammen)

Onder bepaalde omstandigheden kan elektrostatische oplading optreden op het apparaat als gevolg van de stroomsnelheid van het coatingmateriaal tijdens het spuiten. Bij ontlading kan dit leiden tot het ontstaan van vonken of vuur. Het is daarom noodzakelijk dat het apparaat altijd geaard is via de elektrische installatie. De aansluiting moet plaatsvinden via een correct geaard tweepolig stopcontact met aarde.

Ventilatie
Goede natuurlijke of kunstmatige ventilatie moet worden gewaarborgd om het risico op explosie of brand en schade aan de gezondheid tijdens spuitwerkzaamheden te voorkomen.

Beveilig apparaat en spuitpistool
Alle slangen, fittingen en filteronderdelen moeten worden vastgezet voordat de spuitpomp wordt gebruikt. Niet-vastgezette onderdelen kunnen met grote kracht worden uitgeworpen of een vloeistofstroom onder hoge druk lekken, waardoor ernstig letsel kan ontstaan.
Zet het spuitpistool altijd vast bij het monteren of demonteren van de spuitmond en in geval van onderbreking van het werk.

Terugslag van spuitpistool

Bij een hoge werkdruk kan het intrekken van de trekker een terugslagkracht van maximaal 15 N veroorzaken.
Als u hier niet op bent voorbereid, kan uw hand naar achteren worden gestoten of kunt u uw evenwicht verliezen. Dit kan leiden tot letsel.
Continue belasting door deze terugslag kan blijvende schade aan de gezondheid veroorzaken.

Max. werkdruk
De max. toegestane werkdruk voor spuitpistool, spuitpistoolaccessoires en hogedrukslang mag niet lager zijn dan de maximale werkdruk van 110 bar (11 MPa) die op het apparaat staat vermeld.

Coatingstof
Let op de gevaren die kunnen ontstaan door de gespoten stof en neem de tekst en informatie op de containers of de specificaties van de stoffabrikant in acht.
Spuit geen vloeistof met een onbekend gevaarspotentieel.

Hogedrukslang (veiligheidsaanwijzing)

Let op, gevaar voor letsel door injectie! Slijtage en knikken, evenals gebruik dat niet geschikt is voor het beoogde doel van het apparaat, kunnen ervoor zorgen dat er lekken ontstaan in de hogedrukslang. Vloeistof kan via een lek in de huid worden geïnjecteerd.
Hogedrukslangen moeten grondig worden gecontroleerd voordat ze worden gebruikt.
Vervang beschadigde hogedrukslangen onmiddellijk.
Repareer nooit zelf defecte hogedrukslangen!
Vermijd scherpe bochten en vouwen: de kleinste buigradius is ongeveer 20 cm.
Rijd niet over de hogedrukslang. Bescherm tegen scherpe voorwerpen en randen.
Trek nooit aan de hogedrukslang om het apparaat te verplaatsen.
Draai de hogedrukslang niet.
Doe de hogedrukslang niet in oplosmiddelen. Gebruik alleen een natte doek om de buitenkant van de slang af te vegen.
Leg de hogedrukslang zo neer dat er niet over kan worden gestruikeld.
Elektrostatische oplading van spuitpistolen en de hogedrukslang wordt afgevoerd via de hogedrukslang. Om deze reden moet de elektrische weerstand tussen de aansluitingen van de hogedrukslang gelijk zijn aan of lager zijn dan 197 kΩ/m (60 kΩ/ft.).
Gebruik om redenen van functie, veiligheid en duurzaamheid alleen originele WAGNER hogedrukslangen en spuitmonden. Zie voor een overzicht „Onderdelenlijsten".
Het risico op schade neemt toe met de leeftijd van de hogedrukslang.
Wagner adviseert om hogedrukslangen na 6 jaar te vervangen.

Het apparaat aansluiten
Er moet een correct geaard stopcontact met aardcontact worden gebruikt voor de aansluiting. De aansluiting moet zijn uitgerust met een aardlekbeveiliging met INF ≤ 30 mA.

Het apparaat opstellen

Bij binnenshuis werken:
Dampen die oplosmiddelen bevatten, mogen zich niet ophopen in de buurt van het apparaat.
Het apparaat aan de zijkant opstellen, uit de buurt van het gespoten object.
Er moet een minimale afstand van 5 m tussen het apparaat en het spuitpistool worden aangehouden.
Bij buitenshuis werken:
Dampen die oplosmiddelen bevatten, mogen niet naar het apparaat waaien.
Let op de windrichting.
Stel het apparaat zo op dat dampen die oplosmiddelen bevatten het apparaat niet bereiken en zich daar ophopen.
Er moet een minimale afstand van 5 m tussen het apparaat en het spuitpistool worden aangehouden.

Onderhoud en reparaties

Voordat u werkzaamheden aan het apparaat uitvoert, moet u de druk ontlasten en de stekker uit het stopcontact halen.

Het apparaat reinigen

Gevaar voor kortsluiting door binnendringend water!
Spuit het apparaat nooit af met hogedruk- of hogedrukstoomreinigers.

Apparaten reinigen met oplosmiddelen

Bij het reinigen van het apparaat met oplosmiddelen mag het oplosmiddel nooit terug in een container met een kleine opening (boorgat) worden gespoten of gepompt. Er kan een explosief gas/luchtmengsel ontstaan. De container moet geaard zijn.
Gebruik geen ontvlambare materialen voor reinigingsdoeleinden.

Aarding van het object
Het te coaten object moet geaard zijn.

Thermische ontgrendeling
Het apparaat is uitgerust met een thermische ontgrendeling die het apparaat uitschakelt in geval van oververhitting. Schakel in dit geval het apparaat uit, draai de keuzeschakelaar naar de PRIME-positie (verticaal), verwijder de stekker en laat het apparaat minimaal 30 minuten afkoelen. Elimineer de oorzaak van de opwarming, bijv. sleuven voor luchtinlaat afgedekt.

wagner-group.com

Referenties

• WAGNER Group voor industrie, ambachtslieden & doe-het-zelvers
• WAGNER Group voor industrie, ambachtslieden & doe-het-zelvers

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download WAGNER CONTROL PRO 250 M Handleiding

Beschikbare talen
