5.5.4

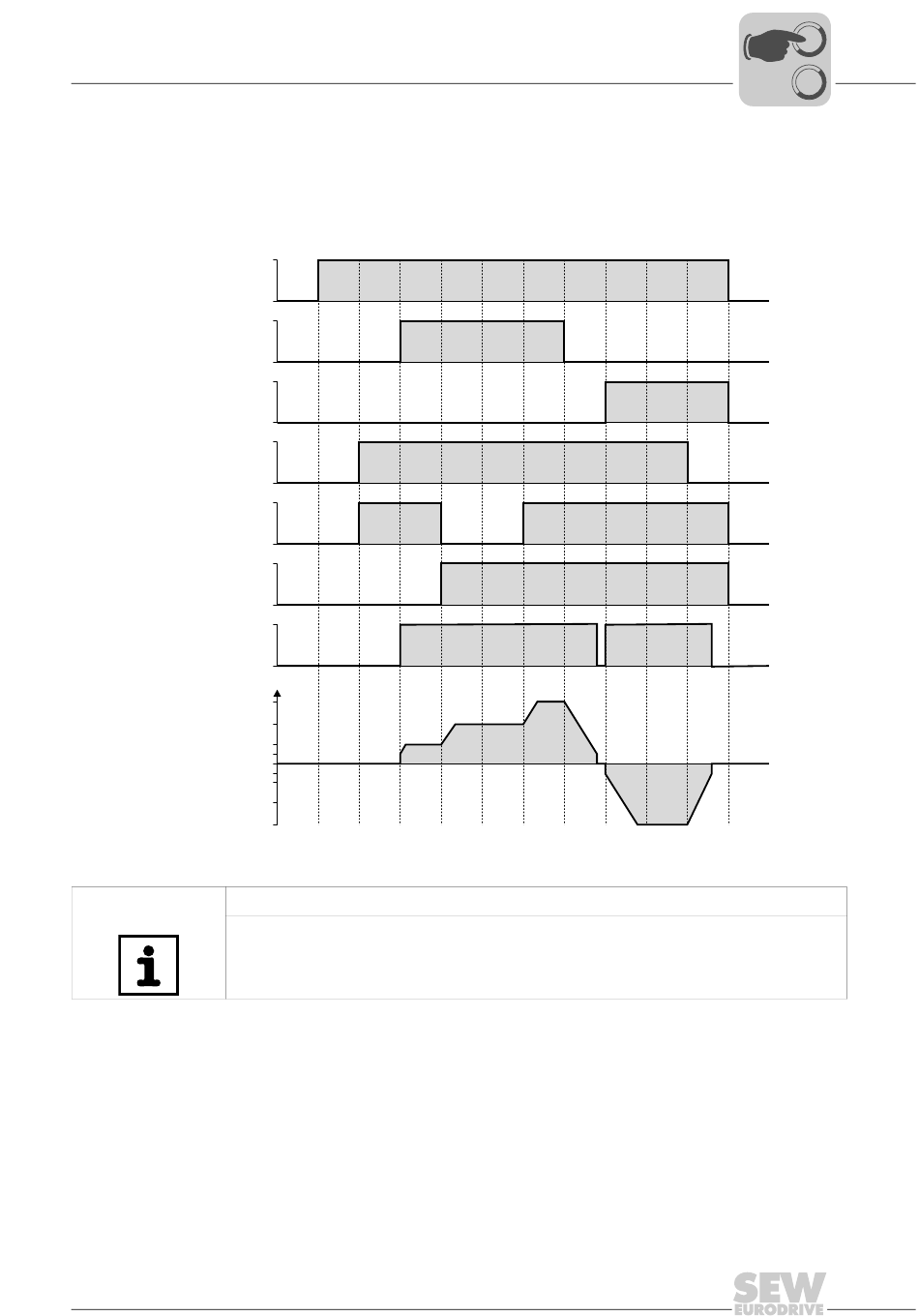

Bewegingsdiagram
Het volgende bewegingsdiagram laat bijvoorbeeld zien hoe de aandrijving op basis van
de signalen op de klemmen X13:1 – X13:6 met de interne vaste setpoints wordt gestart.
De binaire uitgang X10:3 /DBØØ "/Rem" wordt gebruikt om de remmagneetschakelaar
(K12) te schakelen.
Ingang DIØØ
/regelaarblokkering
Ingang DIØ1
rechts/stop
Ingang DIØ2
links/stop
Ingang DIØ3
vrijgave/stop
Ingang DIØ4
n11/n21
Ingang DIØ5
n12/n22
Uitgang DBØØ
/rem
n [rpm]
Toerental
-n11
-n12
-n13
AANWIJZING
Bij regelaarblokkering (DIØØ = "0") krijgt de motor geen stroom. Een motor zonder rem
loopt dan vrij uit.
Technische handleiding – MOVIDRIVE
"1"
"0"
"1"
"0"
"1"
"0"
"1"
"0"
"1"
"0"
"1"
"0"
"1"
"0"
n13
t11 up CW
n12
t11 up CW
n11
0
®
MDX60B/61B
Inbedrijfstelling
Motor starten
t11 up CW
t11 down CW
t11 up CCW
I
0 0
Stop ramp t13
1810136203
125
5
