Opbouw en werking
4.3
4.3.1
1
Afb. 30
4.3.2
25-5-2020

Bedieningselementen en weergaves

Mechanisch kettingloopwerk

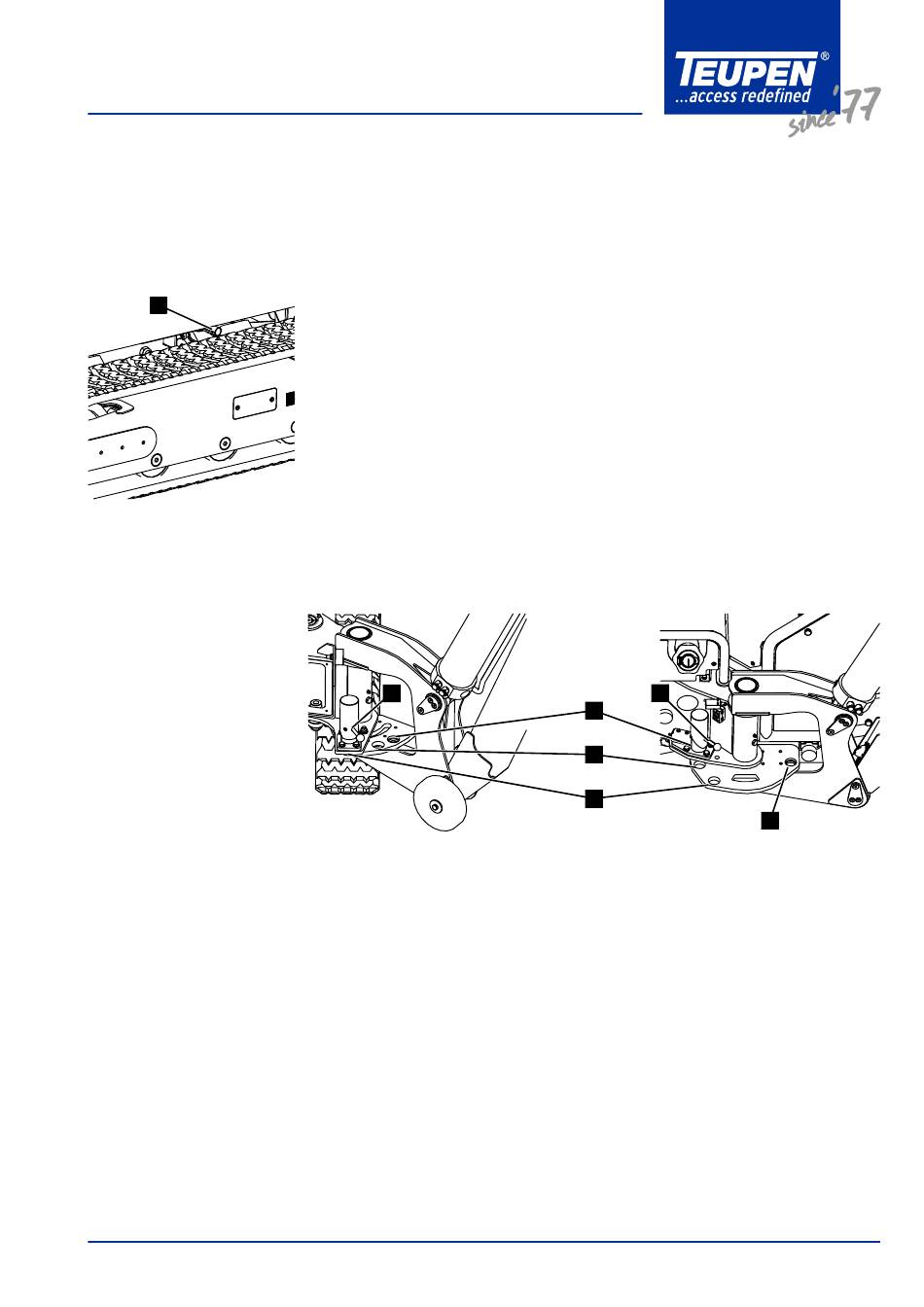

Als de machine met een mechanische kettingverstelling is uitgerust, kunnen de
kettingloopwerken met de kettingverstelling (Afb.30/1) in hoogte worden versteld.
Stempelarrêtering
1
5
1
Afstempeling 4
Afb. 31
De afzonderlijke stempels kunnen m.b.v. de arrêteerbout (Afb.31/5) in transport-
stand 1 (Afb.31/1), transportstand 2 (Afb.31/2), smalle arbeidspositie (Afb.31/3)
of brede arbeidspositie (Afb.31/4) worden gearrêteerd.
5
1
3
4
2
Afstempeling 3
51
