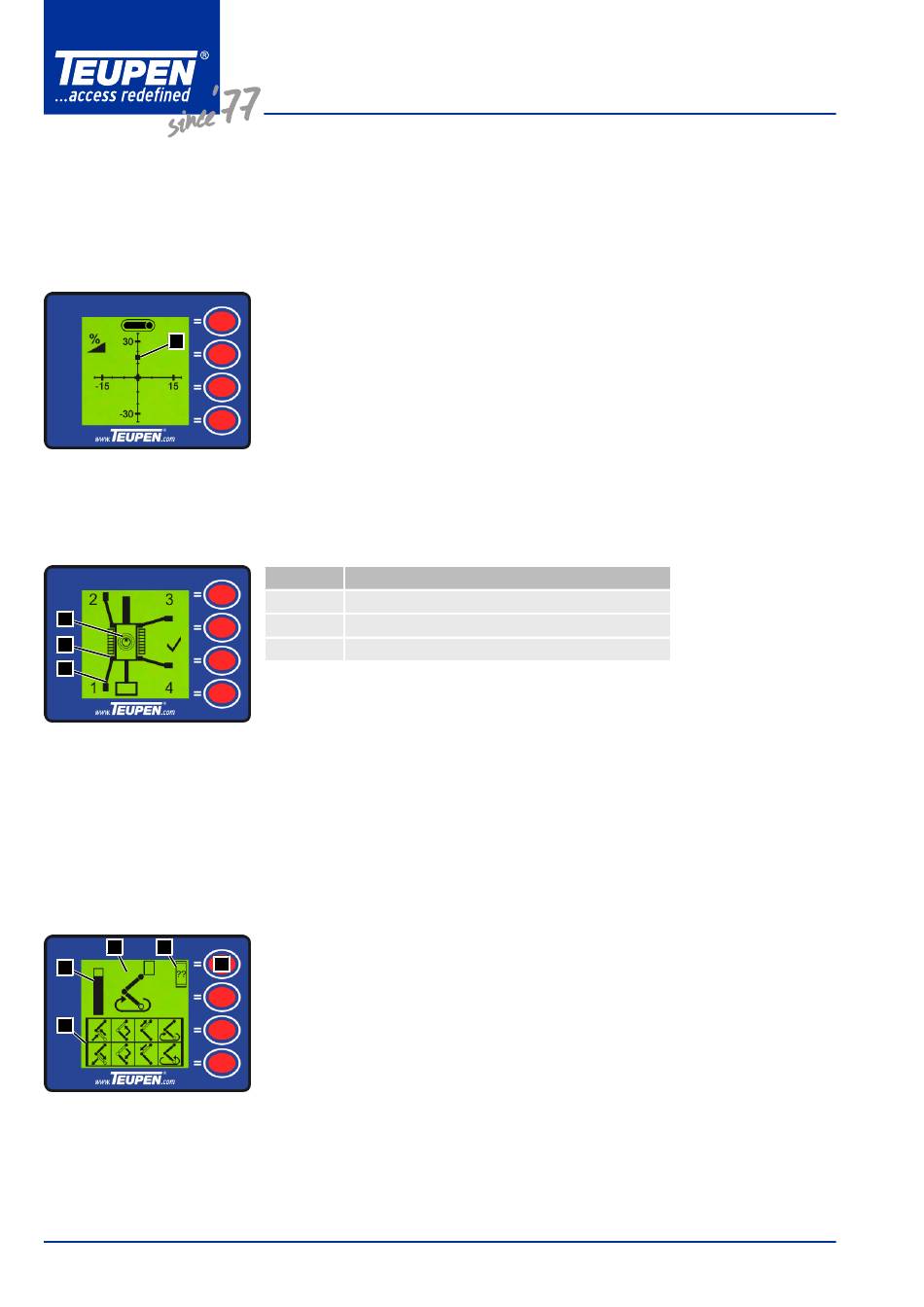

Voorbeelden voor bedrijfsmodi
Kettingfunctie
In de bedrijfsmodus Kettingfunctie wordt de horizontale en verticale kanteling van
de machine door punt (Afb.77/1) op de coördinatenassen weergegeven.
Stempelfunctie
Positie
Betekenis
1
Dooswaterpas
2
Stempelvergrendeling
3
Bodemdruk
In de bedrijfsmodus Stempelfunctie wordt de uitlijning van de afzonderlijke stem-
pels en de correcte afstempeling ervan weergegeven.
Hier:
Aan een kant smal, correct genivelleerd (Afb.78/1), stempels vergrendeld
(Afb.78/2), bodemdruk voldoende (Afb.78/3). De correctie afstempeling wordt door
het vinkje weergegeven.
Platformfunctie
In de bedrijfsmodus Platformfunctie worden met de onderste 8 pictogrammen
(Afb.79/5) de actueel mogelijke bewegingen die met de bedieningshendel aange-
stuurd kunnen worden weergegeven. Bij het bereiken van een eindaanslag van
een platformfunctie wordt een groot pictogram (Afb.79/3) voor de beperkte bewe-
ging ingevoegd. Een staafdiagram signaleert aanvullend (Afb.79/4) de resterende
afstand tot de eindaanslag.
Bij de selectie van een niet-toegestane beweging verschijnt een waarschuwingste-
ken (Afb.79/2).
1. De overeenkomstige aanwijzing met de [functietoets] (Afb.79/1) oproepen.
Bediening
