Bediening
6.6
6.6.1
1
2
3
4
5
Afb. 76
6.6.2
25-5-2020
Basis van het grafisch display
Overzicht

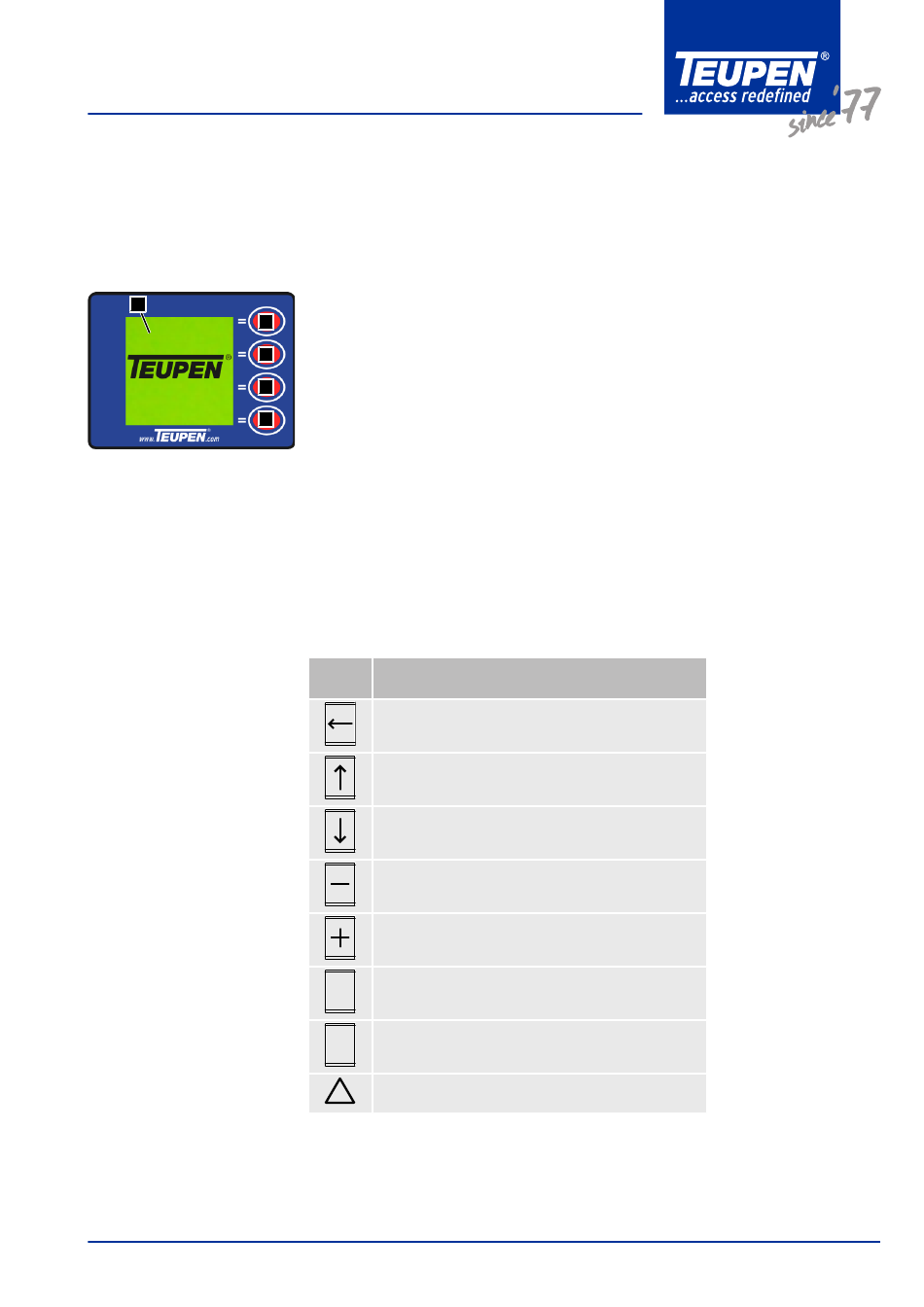

Het grafisch display bestaat uit de 4 [functietoetsen] (Afb.76/2-5) en het display
(Afb.76/1). Het grafische display start gelijktijdig met het inschakelen van de machi-
ne. De displayweergave wordt automatisch actueel aan de betreffende situatie van
de machine aangepast. De [functietoetsen] (Afb.76/2-5)-zijn bedoeld om door het
menu te navigeren. De bezetting van de [functietoetsen] wordt telkens in het dis-
play weergegeven.
Bovendien geeft het display bedrijfstoestanden en aanwijzingen over storingen
weer. Zie:
(ÄHoofdstuk 6.6.7.4 „Aanvullende aanwijzingen over de toestand van de ma-
n
chine", op pagina 96)
Foutcodelijst
n
Mogelijke bezetting van de functietoetsen
De bezetting van de [functietoetsen] is afhankelijk van het actuele menu.
De betekenis van de symbolen:
Symbo
Betekenis
ol
Een niveau terug
Omhoog / terug
Omlaag / vooruit
Waarde verlagen
Waarde verhogen
Invoer bevestigen
OK
Aanwijzing
? ?
Waarschuwing
!
89
