2.3 IP interface instellen (PC
OPMERKING: Als een IP interface module voor het
eerst wordt gevoed, zullen de groene DIR RX en SIP
RX LED's op de kaart afwisselend flikkeren om aan te
geven dat de kaart niet geprogrammeerd is. Deze
lampjes flikkeren tegelijkertijd samen aan en uit als het
toetsenbord zich in de Discovery Modus bevindt en
klaar is om geprogrammeerd te worden.
Verzeker u ervan dat de IP kaart is aangesloten op
1)
het netwerk, wordt gevoed en dat u over een
netwerkverbinding beschikt, dat betekent dat de
netwerk LED's branden.
sectie 4.2).
Verzeker u ervan ook over netwerk info te beschikken:
• Statisch(e) IP(s). (plus subnet masker, & standaard
gateway).
Ga naar de PC op het netwerk (zelfde LAN-segment als de IP interface) die zal worden
2)
gebruikt om te communiceren met de IP-module en 'Ping' het gegeven IP-adres(sen) om er
zeker van te zijn dat het (ze) niet in gebruik zijn.
Dit wordt uitgevoerd in DOS-modus op de PC die wordt gebruikt om met de IP-module te
verbinden over het netwerk.
Voorbeeld:

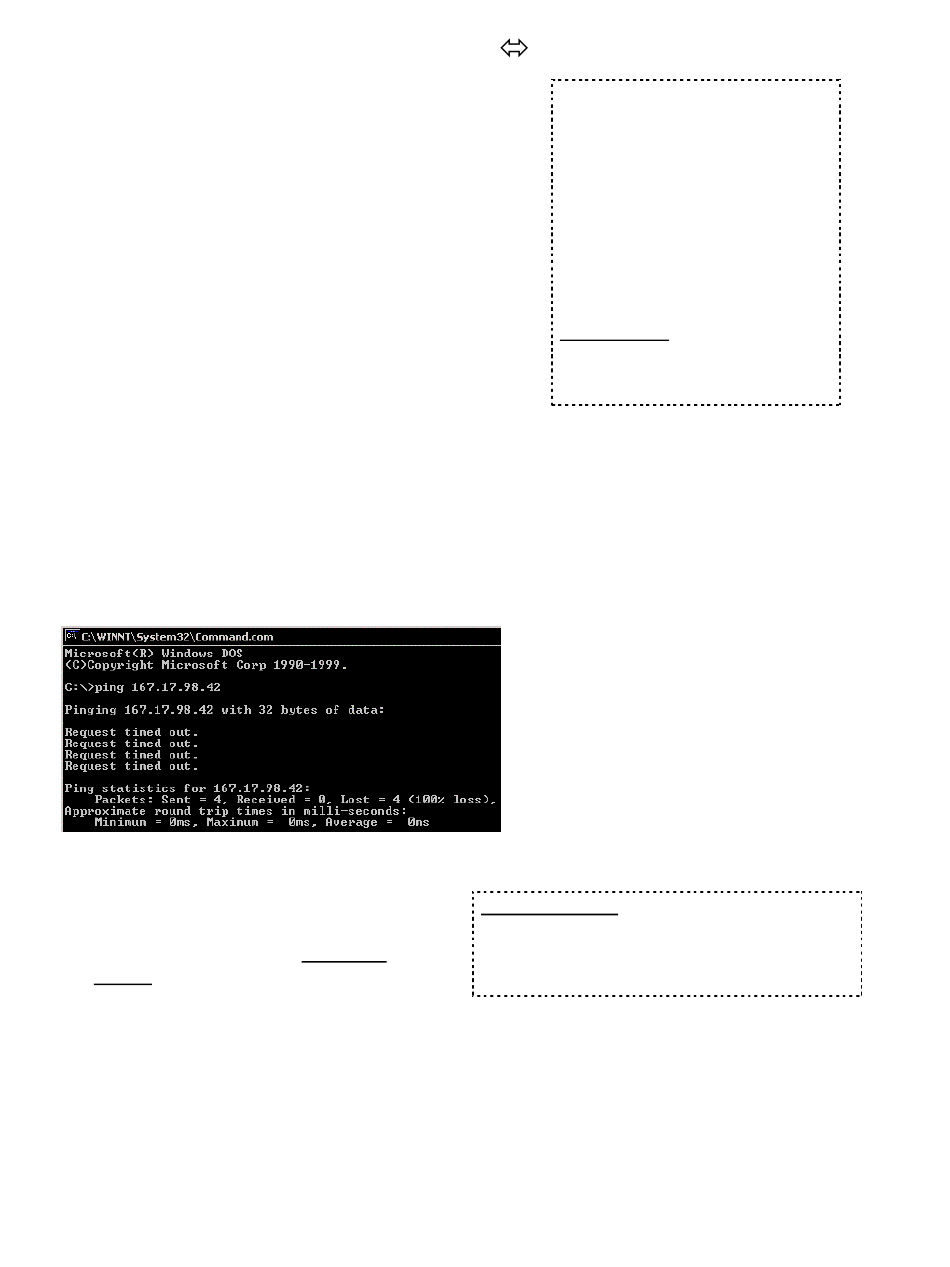

• Voor Windows 2000: Klik op Start/Run. Voer "Command" in op de regel "Open:".Klik op OK. Een
DOS-venster verschijnt.
• Schrijf op de opdrachtregel het voorbeeld : [ping 167.17.98.42] invoeren.
• Een antwoord "Request timed out" geeft aan dat het IP-adres niet in gebruik is.
Kopieer het IP interface module configuratieprogramma van de Director CD naar een
3)
aangewezen map op de PC en dubbelklik
hierop om het programma te starten.
Plaats de IP-module in "Discovery
4)
Modus".
• Schakel de 12V gelijkstroomvoeding van
IP-module uit.
• Druk op de Discovery Modus knop op de IP-module kaart en houdt die ingedrukt (zie het diagram
van de IP interface module in sectie 4.2, figuur 1).
• Herstel de voeding naar de kaart terwijl u de knop ingedrukt houdt.
• Houdt de knop ingedrukt tot de groene LED's van DIR RX (Director) en SIP RX (Veiligheid IP-
ontvanger) op het toetsenbord tegelijkertijd beginnen te flikkeren (zie het diagram van de IP
interface module, sectie 4.2, figuur 1).
• Laat de knop los en de module bevindt zich nu in de Discovery programmeermodus en is klaar om
te communiceren met het IP-configuratieprogramma. (OPMERKING: Discovery modus zal na
8
MONITOR ISM™/AFx™ IP-connectiviteit Handleiding
(Zie IP-module diagram,
WAARSCHUWING:
module kan tegelijkertijd in Discovery modus worden
gezet. Bij een poging om meerdere IP kaarten
tegelijkertijd in Discover modus te brengen zal het
IP-configuratieprogramma FALEN!
Paneel)
Deze sectie behandelt de aan te
raden methode om een IP interface
modulebord in te stellen met gebruik
van
Discovery
Mode
hulpprogramma
configuratie.
Alternatieve methodes
worden behandeld in sectie 4.5.
Deze sectie behandelt eveneens een
snelle
instellingsverbinding
gebruik
van
configuratiestandaards.
veiligheidsfeatures te controleren, zie
sectie 4.3.
Ter herinnering: Startinstelling van IP
kaart met IP-module configuratie kan
niet
uitgevoerd
over
verbinding.
Slechts één IP interface
en
het
IP-module
met
IP
kaart
Om
een
WAN
22-9058Dv2.1
