Referenties hoofdbekabeling
•
Een IP-interace modulekaart kan tot 250 mA verbruiken. Daarom kan het eventueel 12V extra
voeding vereisen. Het hoofdpaneel kan een totaal van 750 mA verzorgen voor alle belastingen
(Module Bus/modules en hulpstroomverbinding). Installeer een 12 VDC voeding zoals vereist.
•
Er moeten afspraken gemaakt met de klant om een 10BaseT kabelverbinding te verzorgen
vanuit het netwerk van de klant naar de netwerkverbinding van de IP interface kaart.
•
Als lP wordt gebruikt voor SIP zelf (geen Director communicatie) en voor aparte voeding, of
ieder hulpvermogen van het moederbord wordt gebruikt om interface/slaafkaarten apart van
stroom te voorzien, dan moet de SIP-aarding verbinding voor iedere IP kaart
gemeenschappelijk zijn.
Alleen Director-communicatie
OPMERKING: Als de IP-Interface module wordt gevoed vanaf het moederbord dan is deze aardverbinding niet
nodig. Gebruik deze verbinding alleen als de IP-Interface wordt gevoed door een onafhankelijke energietoevoer.
Hoofdpaneel #1
moederbord
Hoofdpaneel
aansluitingsconnector
moederbord
aan de rechterkant
hulpvoeding 12 V
van de kaart.
gelijkstroom (750mA
16
Aansluitblok
maximum) aan de
linkerkant van de
0V
kaart.
B485
A485
GND/GND
CTS/RTS
RTS/CTS
DSR/DTR
DTR/DSR
TX/TX
RI/RI
CD/CD
RX/RX
Aansluitblok
14
Rode
Niet in gebruik
Niet in gebruik
Hoofdpaneel #2
moederbord
0V
B485
A485
GND/GND
CTS/RTS
RTS/CTS
DSR/DTR
DTR/DSR
TX/TX
RI/RI
CD/CD
RX/RX
32
MONITOR ISM™/AFx™ IP-connectiviteit Handleiding

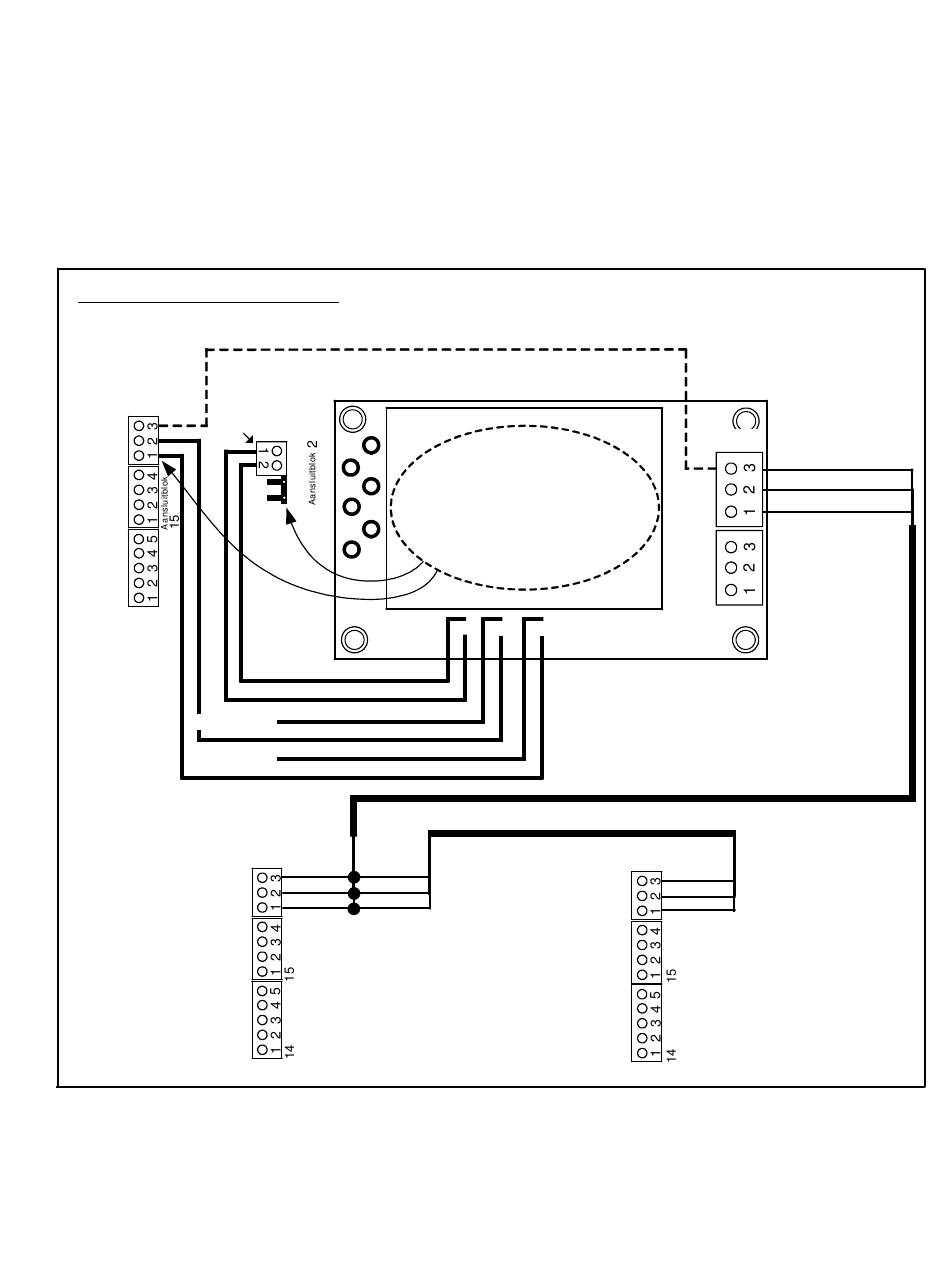

(figuur 3)
IP-interface Module
(+)
(-)
Bij installatie van de IP-Interface
(+)
module, verwijder alle toepasbare
(-)
bestaande aansluitingsblokken en
vervang ze met de voorbedrade
hierbij bijgevoegd zoals
aangegeven.
Zwarte
negatieve aarding
positieve 12V gelijkstroom
Oranje
RS232 Ontvangen
Gele
RS485 B
Blauwe
RS232 Overdracht
Groene
RS485 A
16
Zwart
Zwart
Geel
Geel
Groene
Groene
De communicatiekabel
aardingsbeschermingen zijn
onderling verbonden, zijn actief
langs bijkomende panelen maar
eindigen in geen enkele ervan.
onderdeel nummer
650-9058
Aangeraden interconnectie communicatiekabel: Module
Bus, 4 conductor beschermd onderdeel nummer 120-3401.
De communicatiekabel aardingsbescherming is verbonden
met het eerste moederbord waterleidingaarding,
aansluitingblok 5.
Hoofdpaneel #3
16
moederbord
0V
B485
A485
GND/GND
CTS/RTS
RTS/CTS
DSR/DTR
DTR/DSR
TX/TX
RI/RI
CD/CD
RX/RX
Aansluitblok
2
Director Paneel
Dir RS485 B
(Groene)
Dir RS485 A
Security IP-Paneel
Security IP RS485 B
Security IP RS485 A
1
Aansluitblok
Zwart
Geel
Groene
22-9058Dv2.1
(Zwarte)
(Gele)
