Bediening
aanduiding
Hydraulische as
aansluiting van het desbetreffende extra hy-
draulisch systeem. Zie ook de paragraaf "De
hydraulische snelheid voor voorzetapparatuur
afstellen" in dit hoofdstuk.

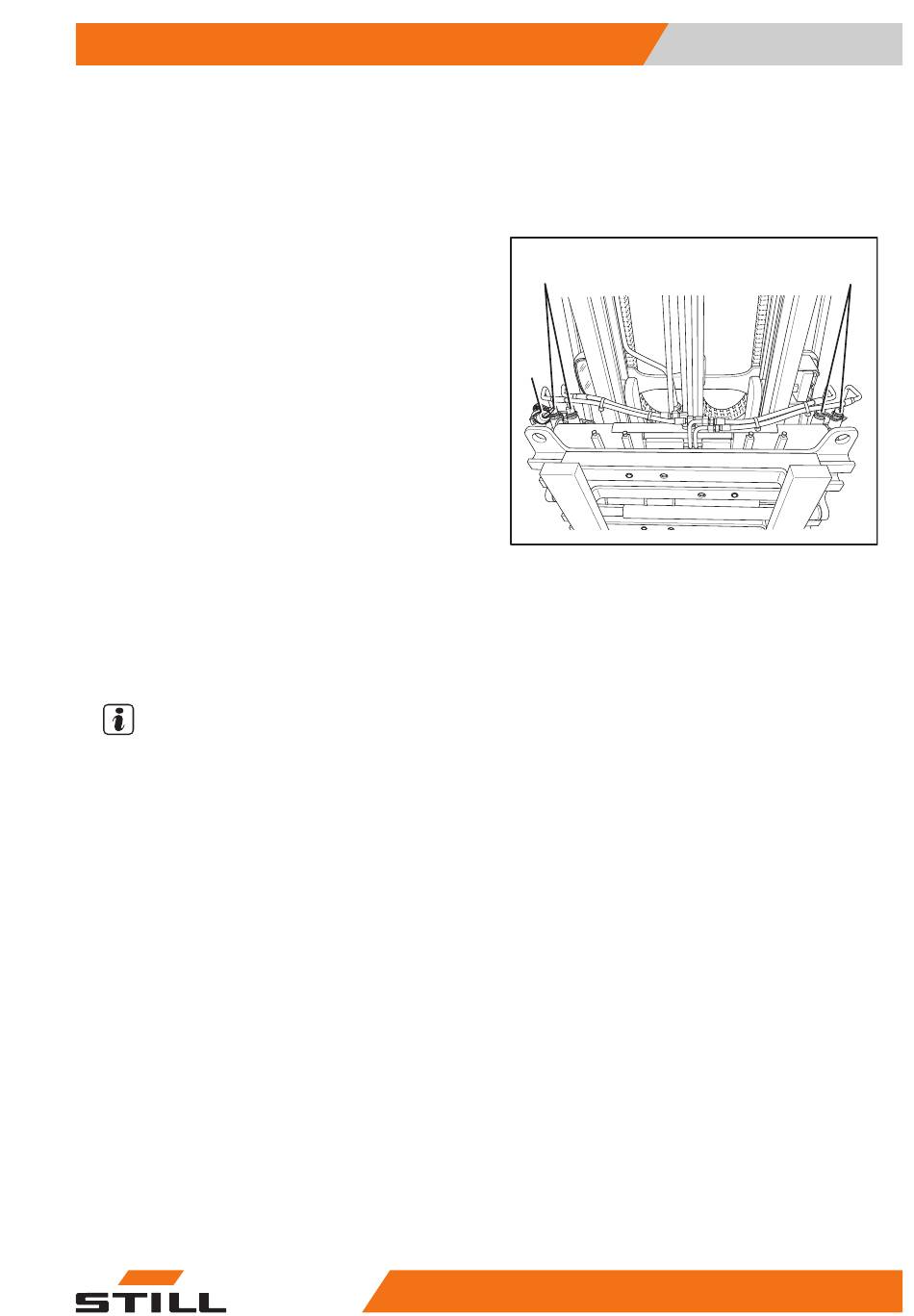

Voorzetapparaat, voorbeeld van een voorzet-
apparaat voor het afstellen van de vorken
1
Extra hydraulisch systeem 1
2
Extra hydraulisch systeem 2
3
Elektrische aansluiting voor omschakel-
klep 1 (er zijn twee kleppen mogelijk)
Als er een voorzetapparaat wordt aangesloten
op het extra hydraulisch systeem 1 (1) en dit
voorzetapparaat een andere functie vereist,
wordt hiernaar verwezen als de functie van
het extra hydraulisch systeem 3.
Er is een elektrische aansluiting (3) voor de
omschakelklep die voor dit doel nodig is.
Hetzelfde geldt voor het extra hydraulisch sys-
teem 4, dat wordt gevoed door het extra hy-
draulisch systeem 2 (2) en wordt geïmplemen-
teerd door een extra aansluiting voor een om-
schakelklep die hier niet is afgebeeld.
OPMERKING
Als een omschakelklep wordt gebruikt, kun-
nen de extra hydraulische functies 1 & 3 en
2 & 4 die door deze omschakelklep worden
gevoed, niet gelijktijdig worden bediend. De
omschakelklep voedt ofwel extra hydraulisch
systeem 1 & 3 of 2 & 4.
De hydraulische snelheid voor
voorzetapparatuur afstellen
Wanneer anderen voorzetapparaten worden
aangebracht, kan de beheerder van de hef-
truckvloot de hydraulische snelheid voor de
voorzetapparaten en dus de volumestroom
van de hydrauliekolie afstellen. De nodige
waarden zijn te vinden in de bedieningshand-
leiding van het betreffende voorzetapparaat.
Het geautoriseerde servicecentrum helpt u bij
het uitvoeren van de juiste afstellingen.
De "Informatie over het extra hydraulisch sys-
teem" verschilt afhankelijk van de machine.
voor de
1
3
57378011505 NL - 12/2023 - 09
4
Voorzetapparatuur
2
313
