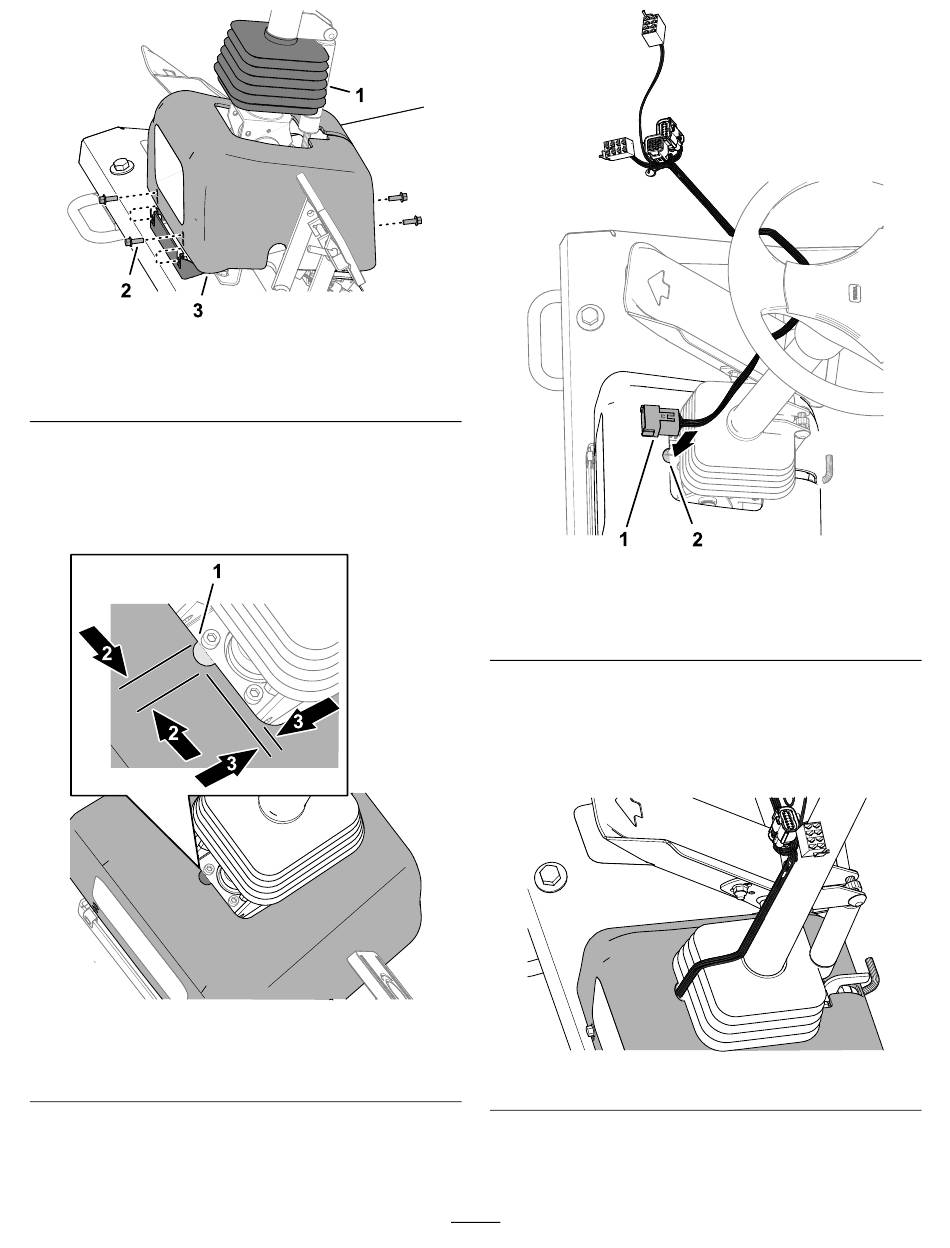

Figuur 23
1. Beschermkapje
2. Flenskopschroeven
2.
Verwijder de 4 flenskopschroeven waarmee de
stuurkap is bevestigd aan de kapbevestigingen
en til de kap op
(Figuur
3.
Kras een inkeping in de stuurkap zoals getoond
in
Figuur
24.
Figuur 24
1. Inkeping (stuurkap)
2. 6 mm
4.
Lijn het uiteinde met de connector met 12 pinnen
van de kabelboom van het bedieningspaneel uit
door de inkeping in de stuurkap
g350969
3. Stuurkap
23).
g350968
3. 11 mm
(Figuur
25).
1. Connector met 12
pinnen (kabelboom van
bedieningspaneel)
5.
Monteer de stuurkap over de kapbevestigingen
met de 4 flenskopschroeven.
6.
Trek het beschermkapje naar beneden en
monteer de onderkant in de stuurkap
26).
13
Figuur 25
2. Inkeping (stuurkap)
(Figuur
Figuur 26
g350970
g350967
