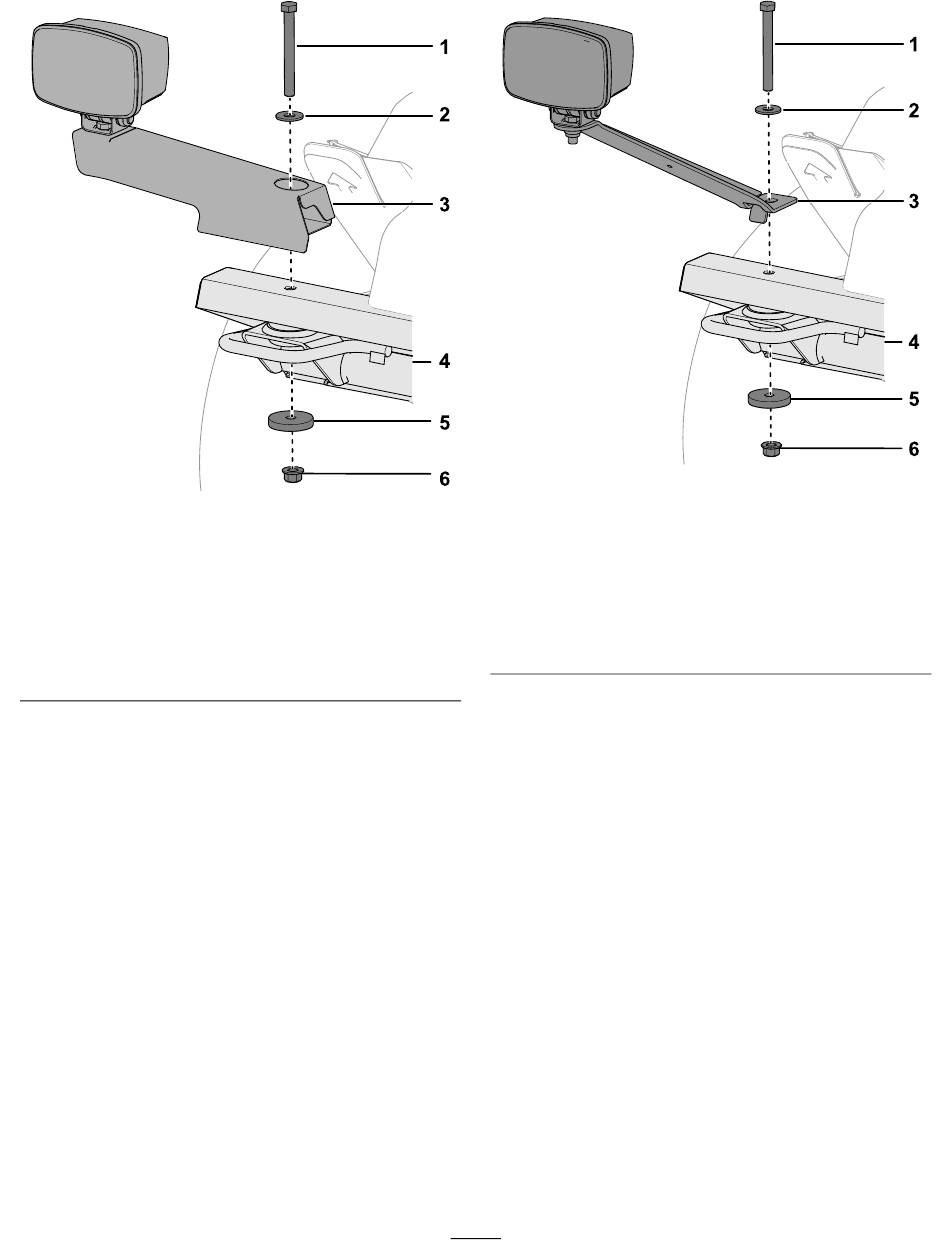

Figuur 14
Groundsmaster 4000 machines
1. Tapbout (½" x 4½")
2. Dunne ring (½" x 1⅜")
3. Koplamp en
lichtbevestiging
(Groundsmaster 4000
machines)
g350744
4. Voorste frame
5. Dikke ring (½" x 2¼" x ⅜" )
6. Flensborgmoer (½")
Groundsmaster 4100 machines
1. Tapbout (½" x 4½")
2. Dunne ring (½" x 1⅜")
3. Koplamp en
lichtbevestiging
(Groundsmaster 4000
machines)
2.
Draai de borgmoeren en tapbout vast met een
torsie van 91 tot 113 N·m.
3.
Verwijder de kabelbinder waarmee de
connector met 6 contacten met de aanduiding
H
LH en de connector met 6 contacten
EADLIGHT
met de aanduiding H
machinekabelboom is bevestigd aan het chassis
van de machine
9
Figuur 15
4. Voorste frame
5. Dikke ring (½" x 2¼" x ⅜" )
6. Flensborgmoer (½")
RH van de
EADLIGHT
(Figuur
16).
g350746
