2.
Monteer de tapbout (12 mm) aan de
lichtbevestiging voor de Groundsmaster 4000
machines
(Figuur
en de borgring (12 mm).

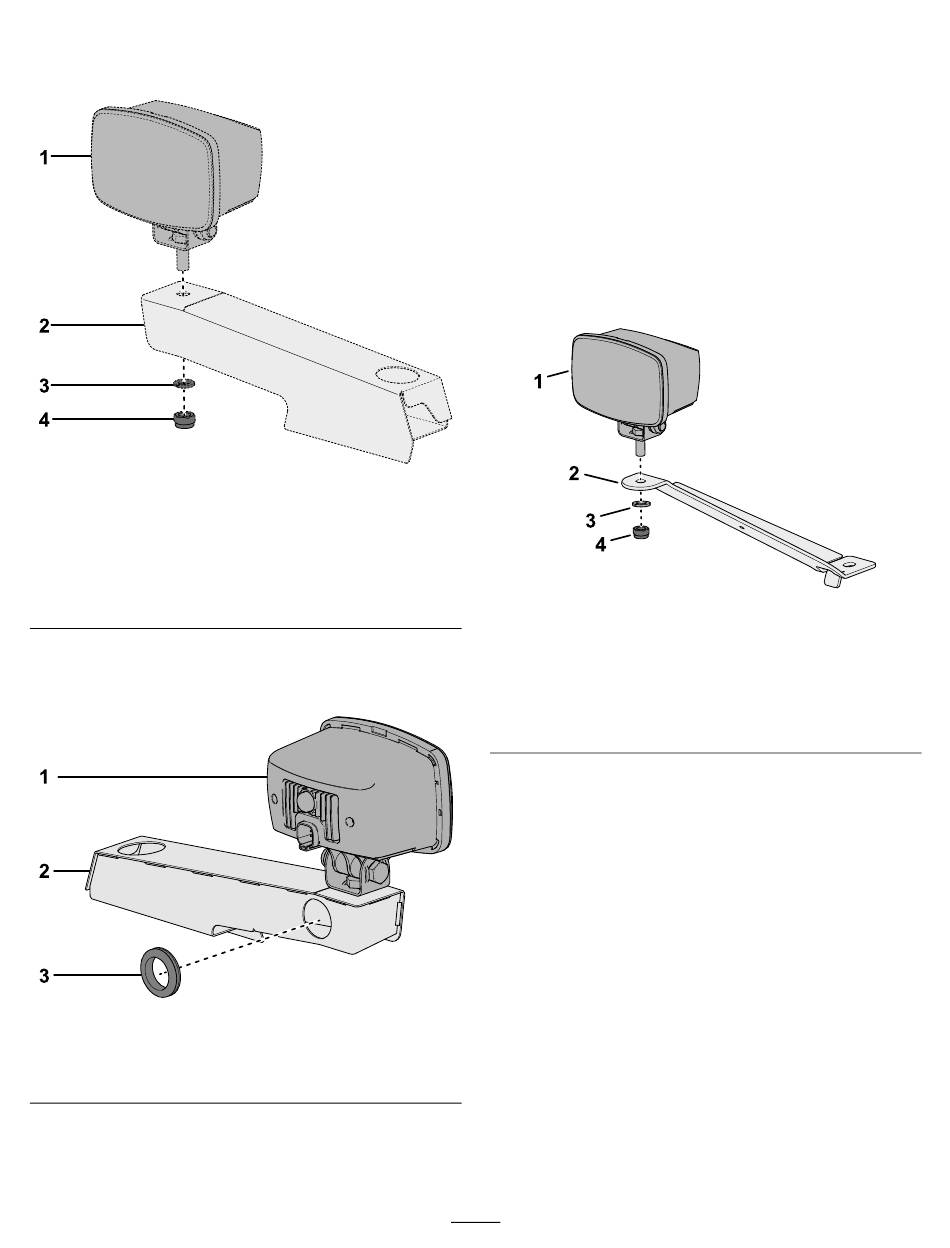

Figuur 9
Rechter koplamp afgebeeld.
1. Koplamp
2. Lichtbevestiging
(Groundsmaster 4000
machines)
3.
Draai de borgmoer en de tapbout vast.
4.
Monteer de pakkingring aan de opening van
38 mm in de lichtbevestiging
Figuur 10
1. Koplamp
2. Koplampbeugel
5.
Herhaal stap tot en met
koplamp en de Groundsmaster 4100
lichtbevestiging.
9) met de borgmoer (12 mm)
3. Borgring
4. Borgmoer
(Figuur
10).
3. Pakkingring
4
voor de andere
De koplampen monteren
Groundsmaster 4100 machines
Belangrijk:
Zorg ervoor dat u de koplamp met
de aanduiding links en de linkerlichtbevestiging
monteert, en de koplamp met de aanduiding
rechts en de rechterlichtbevestiging.
1.
Indien deze zijn gemonteerd, verwijdert u de
borgmoer (12 mm) en de borgring (12 mm) van
de tapbout in de koplampbeugel.
2.
Monteer de tapbout (12 mm) aan de
lichtbevestiging voor de Groundsmaster 4100
machines
en de borgring (12 mm).
g350742
Rechter koplamp afgebeeld.
1. Koplamp
2. Lichtbevestiging
(Groundsmaster 4100
machines)
3.
Draai de borgmoer en de tapbout vast.
4.
Herhaal stap
koplamp en de Groundsmaster 4100
lichtbevestiging.
De koplampen monteren
Machines met een cabine
Belangrijk:
Zorg ervoor dat u de koplamp met
de aanduiding links en de linkerlichtbevestiging
monteert, en de koplamp met de aanduiding
g350743
rechts en de rechterlichtbevestiging.
1.
Indien deze zijn gemonteerd, verwijdert u de
borgmoer (12 mm) en de borgring (12 mm) van
de tapbout in de koplampbeugel.
2.
Monteer de tapbout (12 mm) aan de
lichtbevestiging
(12 mm) en de borgring (12 mm).
7
(Figuur
11) met de borgmoer (12 mm)
Figuur 11
3. Borgring
4. Borgmoer
1
tot en met
3
voor de andere
(Figuur
12) met de borgmoer
g350745
