B. Gebruik een ratelsleutel of soortgelijk gereedschap
om de spanpoelie weg te houden van de poelies
(Figuur
5).
C. Leg de riem rond de aspoelie van de winglet en de
bovenste aspoelie van het voorste maaidek.
D. Laat de riemschijf los om spanning op de riem
te krijgen.
8. Monteer de maaidekkap van de winglet en maak het
vast met de rubberen vergrendeling
Opmerking: Zorg dat u de kap onder de lipjes van
het voorste middenmaaidek schuift voordat u dit op de
montagehaken en stang plaatst.
9. Herhaal deze procedure bij de andere winglet.
1. Deksel
2. Rubberen vergrendeling
3
Het voorste middelste maaidek
horizontaal stellen
Geen onderdelen vereist
Procedure
Zie
De maaihoogte instellen (bladz.
1. Draai de messen op de buitenste assen totdat de
uiteinden in de lengterichting liggen.
2. Meet de afstand van de grond tot de voorste rand van
het mes.
3. Plaats opvulstukken (3 mm) op de voorste
zwenkwielarmen(en) naargelang de gewenste
maaihoogte.
4. Draai de messen 180° en meet vanaf de grond tot de
mespunt die naar achteren wijst.
(Figuur
6).

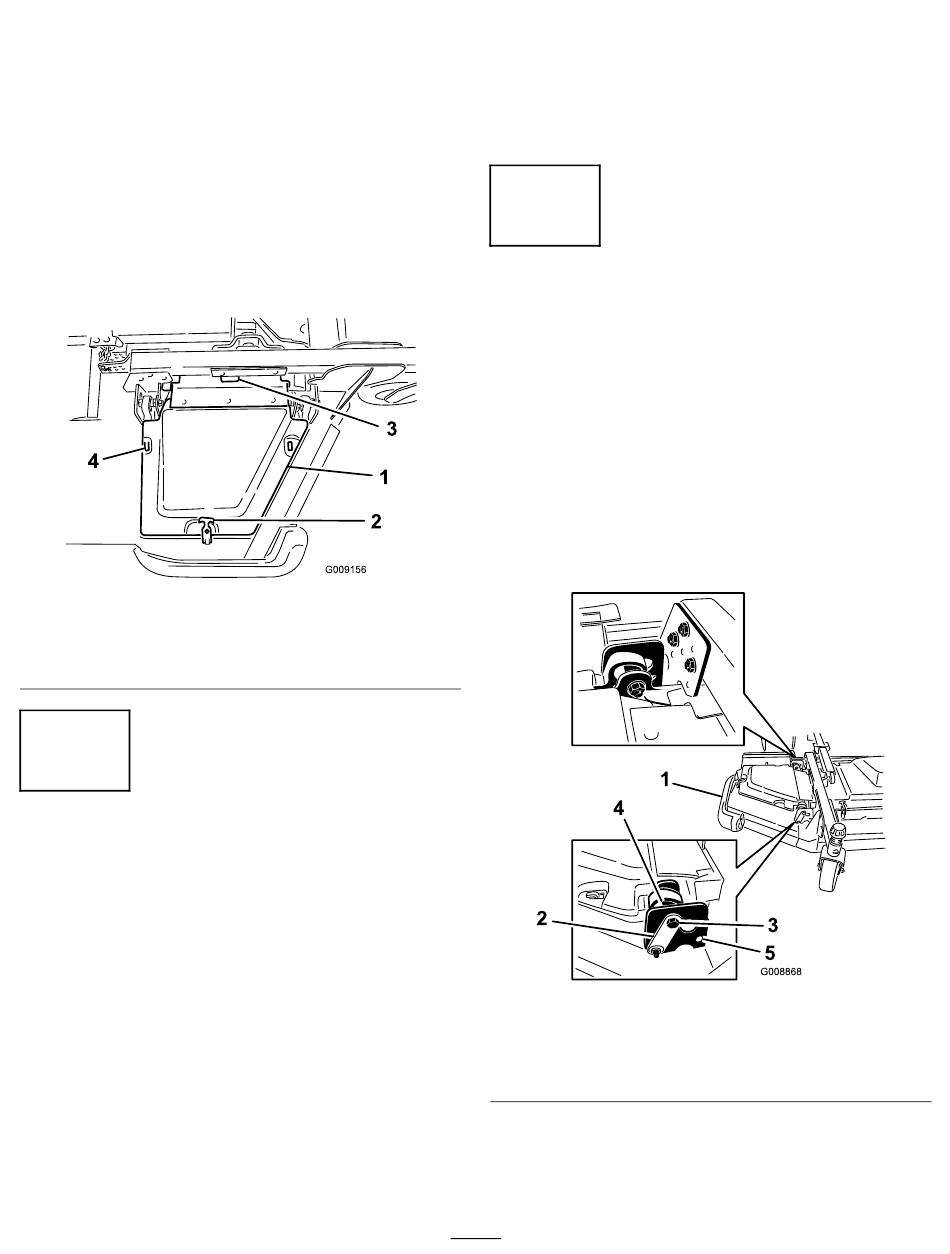

Figuur 6
3. Lipjes kap voorste
middelste maaidek
4. Montagehaken
28).
5. Draai de onderste bouten los op de U-bout in de
maaihoogteketting.
6. Stel de moeren in om de achterzijde van het maaidek
omhoog of omlaag te brengen zodat de mespunten aan
de voor- en achterzijde op dezelfde hoogte zijn.
7. Draai de contramoeren vast.
4
De winglet-maaidekken op
dezelfde hoogte als het
maaidek middenvoor brengen
Geen onderdelen vereist
Procedure
1. Draai het mes op elke winglet zodat hij van zijkant naar
zijkant wijst.
2. Draai de bouten en moeren los waarmee de 2
excentrische afstandsstukken vastzitten aan de winglets
(Figuur
7).
1. Winglet
2. Scharnierpen
3. Aanslagbout
3. Draai de achterste excentriek (het dichtst bij de
tractie-eenheid) tot het uiteinde van het buitenste blad
ongeveer 3 mm hoger is dan de gewenste maaihoogte
(Figuur
7).
16
Figuur 7
4. Excentriek
5. Bovenste opening
