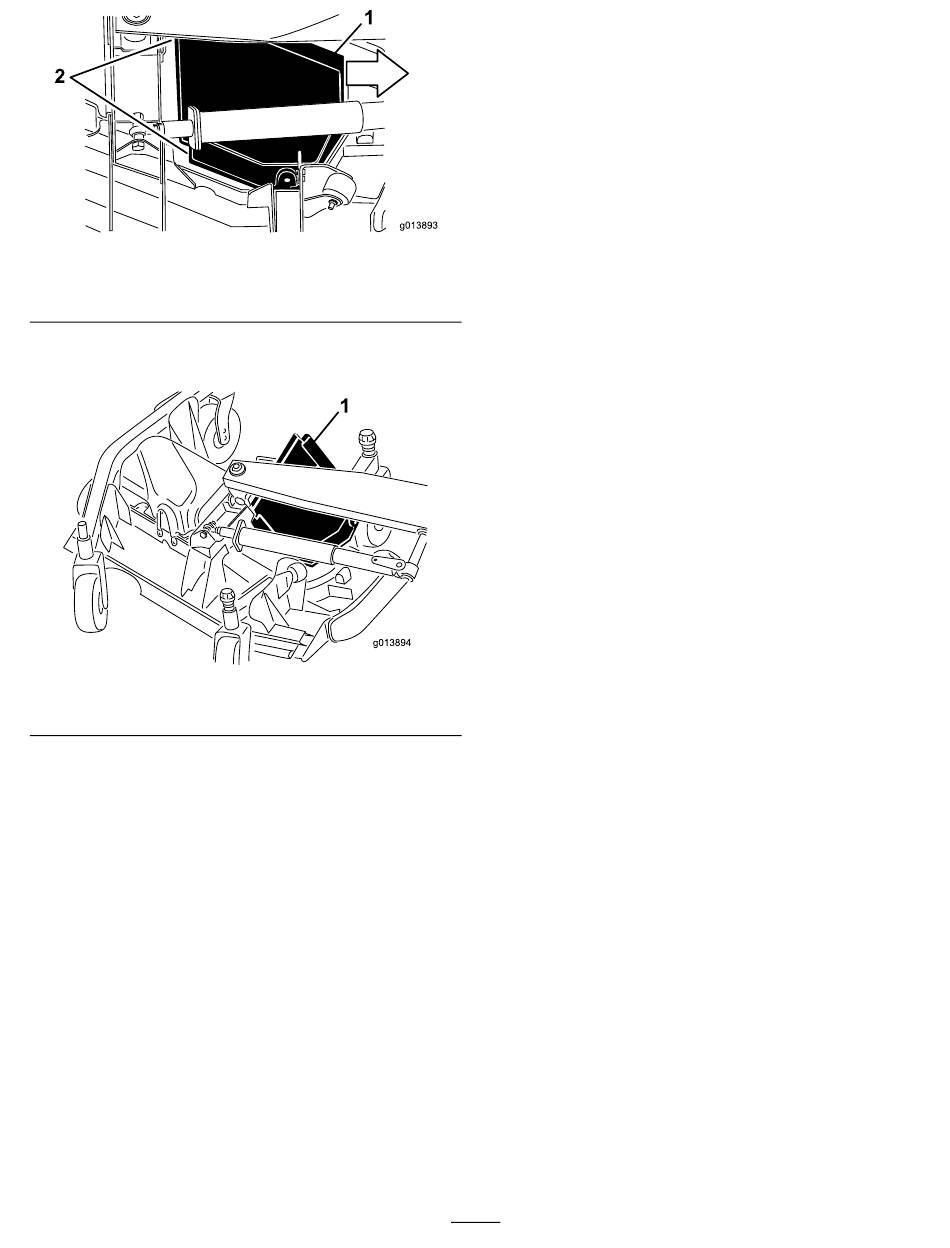

Figuur 46
1. Schuif de kap ongeveer
2,5 centimeter naar binnen
6. Hef de voorste rand op en leid deze tussen de hefarm
en de rol om te verwijderen
Figuur 47
1. Schuif het deksel uit tussen de hefarm en de rol.
De kappen van de binnenste
zijmaaidekken monteren
1. Plaats het zijmaaidek op een effen ondergrond.
2. Schuif de kap op zijn plaats door de achterrand tussen
de hefarm en de rol te leiden.
3. Terwijl u de kap weg van de trekeenheid schuift,
leidt u de buitenrand onder de voorste en achterste
steunpunten van de kap.
4. Lijn de montagestangen van de kap uit met de gaten in
de kap en laat de kap op zijn plaats zakken.
5. Als de drijfriemkap voorzien is van een bout, plaats
deze dan.
6. Maak de pal van de kap vast.
2. Maak deze randen van de
kap los.
(Figuur
47).
Smering
Lagers en lagerbussen smeren
Onderhoudsinterval: Bij elk gebruik of dagelijks—Smeer de
lagerbussen van de zwenkwielarmen
Om de 50 bedrijfsuren—Smeer alle smeernippels.
De machine is voorzien van smeerpunten die u regelmatig
moet smeren met nr. 2 lithiumvet. Smeer de machine ook
onmiddellijk na elke wasbeurt.
Opmerking: Smeer de lagerbussen van de as van de
zwenkwielvork voor elk gebruik of dagelijks.
Tractie-eenheid
•
2 impact-armen
(Figuur
•
2 draaipunten van de hefcilinder van het frontmaaidek
(Figuur
48)
•
2 draaipunten van de hefcilinder van het zijmaaidek
(Figuur
48)
•
4 kogelverbindingen van de stuurcilinder
•
2 kogelverbindingen van de trekstang
•
2 lagerbussen van de koppelpen
•
1 lagerbus aan draaipunt van achteras
•
1 lager aan het draaipunt van de remas
43
48)
(Figuur
49)
(Figuur
49)
(Figuur
49)
(Figuur
50)
(Figuur
51)
