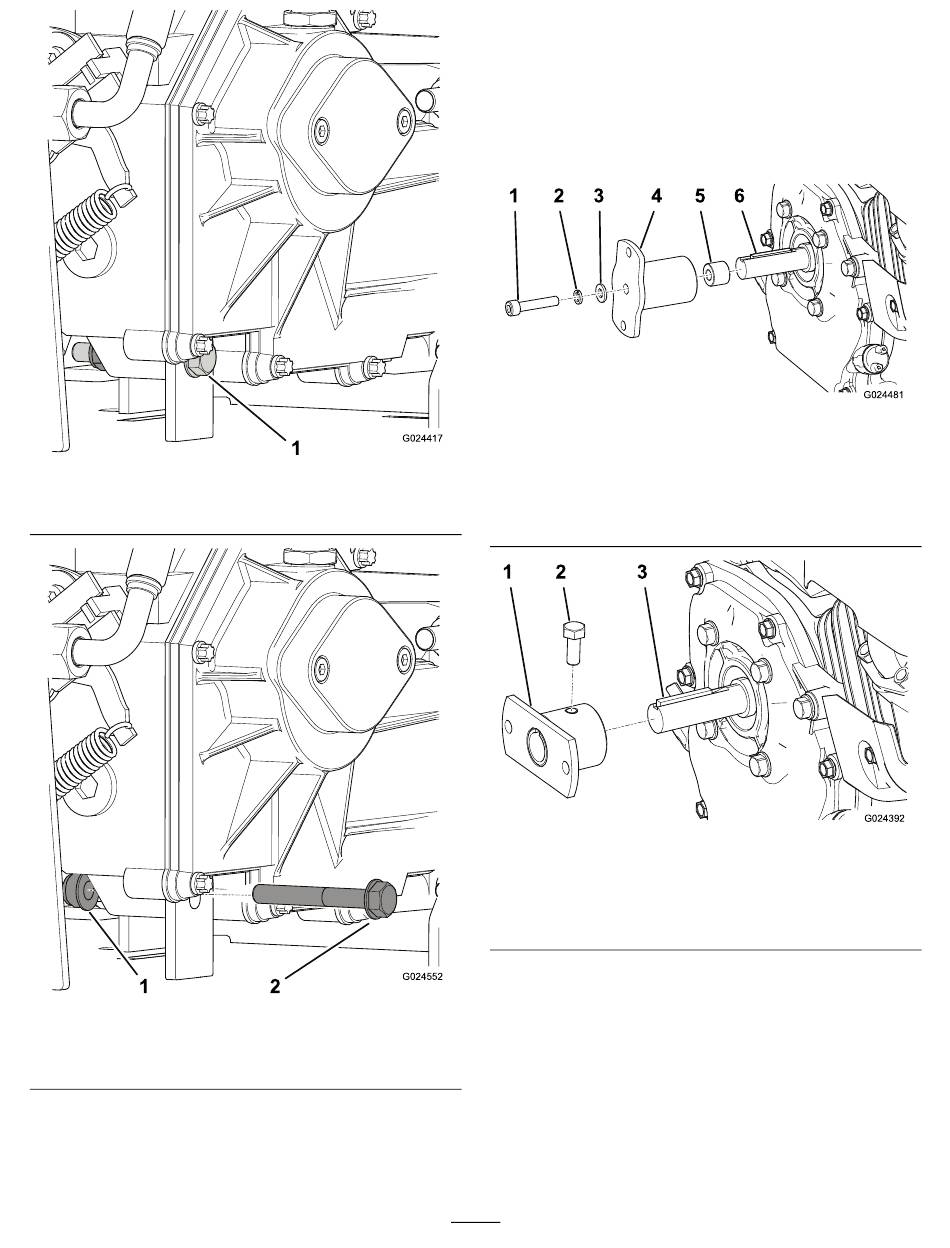

Figuur 10
1. Bevestigingsbout, moer en ringen (zijkant)
1
Figuur 11
1. Flensmoer (M8)
4. Vervang de moer, bout en ringen waarmee de spanarm
bevestigd is door een nieuwe bout (M10 x 100 mm),
ring (10 mm) en flensmoer (M10) om de spanarm te
bevestigen zoals wordt getoond in Figuur 9.
G024417
1
G024552
2
2. Flenskopbout (M8 x 55
mm)
De kragen verwijderen
1. Verwijder de stelschroef waarmee de kraag bevestigd is
aan de as van de motor (Figuur 12 of Figuur 13).
Opmerking: Voor model 44907 dient u de sleutel te
bewaren om de kraag later te monteren. Voor modellen
44905 en 44906 dient u de stelschroef, de kraag en de
sleutel te bewaren.
1
2
3
1. Stelschroef
2. Veerring
3. Ring
1
2
3
Modellen 44905 en 44906
1. Kraag
2. Stelschroef
2. Verwijder de stelschroef waarmee de kraag bevestigd is
aan de transmissie (Figuur 14).
Opmerking: Voor alle modellen dient u de
stelschroef, de kraag en de sleutel te bewaren om de
kraag later te kunnen monteren.
5
4
5
6
Figuur 12
Model 44907
4. Kraag
5. Afstandsstuk
6. Sleutel
Figuur 13
3. Sleutel
G024481
G024392
