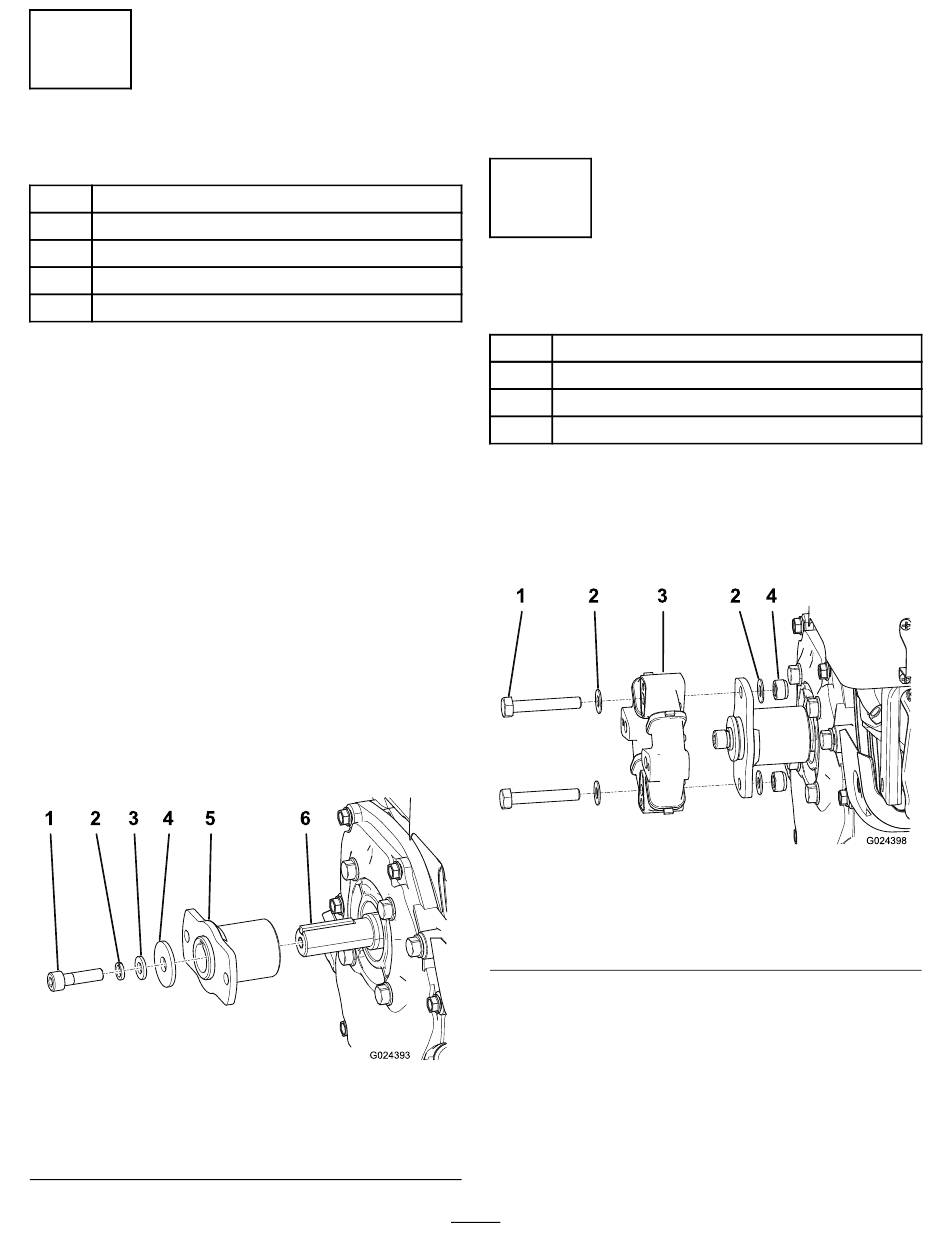

De kragen monteren
Benodigde onderdelen voor deze stap:
1
Motorkraag (uitsluitend model 44907)
1
Stelschroef (uitsluitend model 44907), M8 x 25 mm
1
Veerring (uitsluitend model 44907), 8 mm
1
Tussenring (uitsluitend model 44907), 8 mm
1
Drukring (uitsluitend model 44907), 8 mm
Modellen 44905 en 44906
1. Monteer de gebruikte motorkraag met de gebruikte
stelschroef (Figuur 13).
Opmerking: Zorg ervoor dat de sleutel zich in de
sleuf van de as van de motor bevindt.
2. Plaats de gebruikte transmissiekraag (Figuur 14).
Opmerking: Zorg ervoor dat de sleutel zich in de
sleuf van de as van de transmissie bevindt.
Opmerking: Gebruik de oude stelschroef, maar
draai deze niet vast.
Model 44907
1. Monteer de nieuwe motorkraag met de nieuwe
stelschroef (M8 x 25 mm), veerring (8 mm), tussenring
(8 mm) en drukring (8 mm); zie Figuur 17.
Opmerking: Zorg ervoor dat de sleutel zich in de
sleuf van de as van de motor bevindt.
1
2
3
4
5
Figuur 17
1. Stelschroef (M8 x 25 mm(
2. Veerring (8 mm)
3. Ring (8 mm)
6
G024393
4. Drukring (8 mm)
5. Kraag
6. Sleutel
2. Plaats de gebruikte transmissiekraag (Figuur 14).
Opmerking: Zorg ervoor dat de sleutel zich in de
sleuf van de as van de transmissie bevindt.
Opmerking: Gebruik de oude stelschroef, maar
draai deze niet vast.
4
De koppeling monteren
Benodigde onderdelen voor deze stap:
1
Koppeling
2
Bout (M8 X 50 mm)
4
Ring (M8)
2
Borgmoer (M8)
Procedure
Lijn de koppeling uit met de motorkraag, en bevestig ze aan
elkaar met 2 bouten, 4 tussenringen en 2 borgmoeren (Figuur
18).
1
2
Model 44907 afgebeeld
1. Bout, M8 x 50 mm (2)
2. Tussenring, M8 (2)
7
3
2
4
Figuur 18
3. Koppeling
4. Borgmoer, M8 (2)
G024398
