Bedieningsinstructies Fcontrol Basic – Modelserie F-DM2.5..16M
4.3

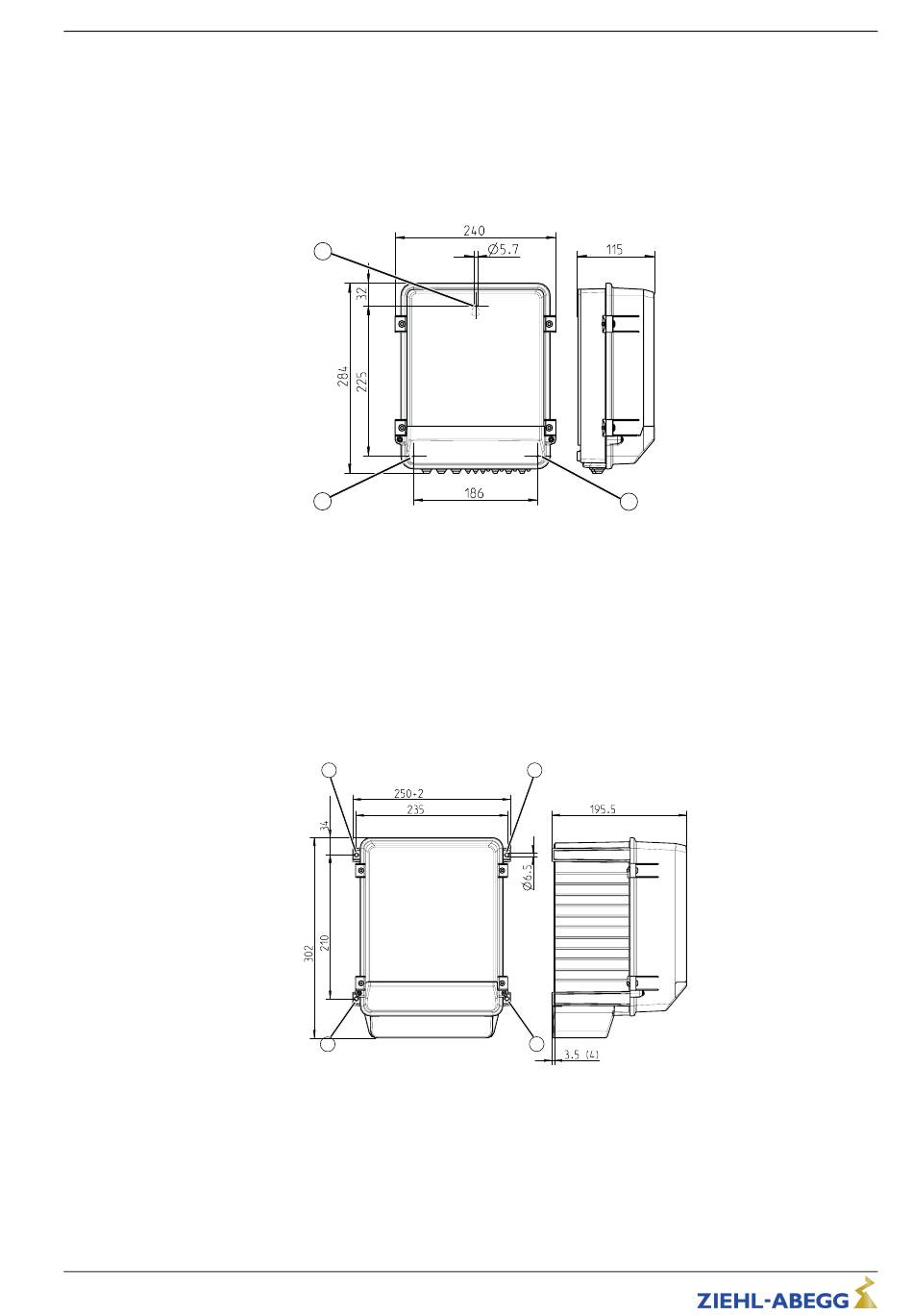

Bevestiging van het apparaat
Het bevestigingstype en het aantal bevestigingspunten zijn afhankelijk van de huisuitvoering. Voor
een veilige bevestiging moeten alle beschikbare bevestigingspunten worden gebruikt.
Ga als volgt te werk:
Type F-DM2.5M
Bevestiging aan 3 punten
"
Bevestigingspunt "1" boren.
Platkopschroef tot een afstand van ca. 2 mm naar binnen draaien en het apparaat aanbrengen.
"
Deksel van aansluitruimte afnemen.
"
"
Apparaat uitlijnen en positie van de beide onderste bevestigingspunten "2" + "3" aftekenen.
Apparaat verwijderen de bevestigingspunten "2" + "3" boren.
"
Apparaat opnieuw aanbrengen en schroeven van de bevestigingspunten "2" + "3" aantrekken.
"
Type F-DM5...16M
Bevestiging aan 4 punten
Bevestigingspunten "1" - "4" boren.
"
Apparaat met schroeven bevestigen.
"
L-BAL-E170-NL 1704 Index 004
1
3
1
4
Art.-nr.
10/26
GM00006A_M
15.12.2015
2
2
GM00003A_1_M
16.01.2017
3
Montage
