Bedieningsinstructies Fcontrol Basic – Modelserie F-DM2.5..16M
5.12
Handmatige bypass-schakelaar type S-D-25 en S-D-50
Als accessoires zijn handmatige hoofdschakelaars met bypassfunctie verkrijgbaar.
Bij uitschakeling van frequentieomvormers bedraagt de wachttijd voor het hernieuwde inschakelen
minstens 90 seconden!
Schakelaarstanden
|
|
•
0
= uitschakeling van de toevoerleiding (afsluitbaar)
|
|
•
AUTO
= regelwerking
•
|
|
100 %
Technische gegevens
•
Netspanning max. 690 V, 50/60 Hz
•
Nominaalstroom
– Type S-D-25 Art.-nr. 349035: 25 A
– Type S-D-50 Art.-nr. 349040: 50 A
•
Afmetingen B x H x T [mm]
– Type S-D-25: 115 x 115 x 163
– Type S-D-50: 135 x 135 x 188
•
Beschermklasse IP65

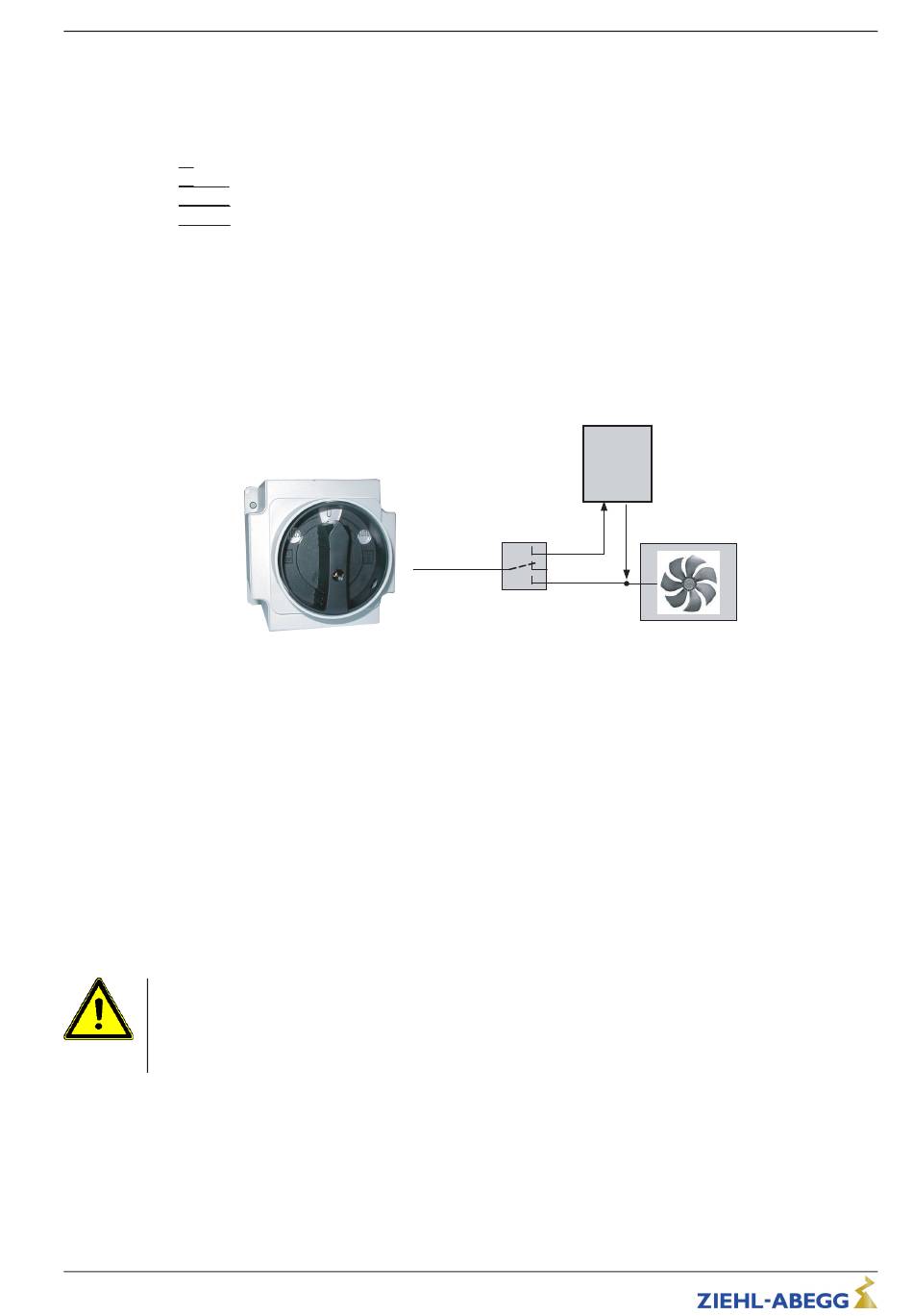

Bypass-schakeling handmatig type S-D-25 / S-D-50
5.13
Potentiaal van de stuurspanningsaansluitingen
De aansluitingen van de stuurspanning (< 50 V) hebben betrekking op het gemeenschappelijke GND
potentiaal (uitzondering: relaiscontacten zijn potentiaalvrij). Tussen de aansluitingen van de
stuurspanning en de beschermingsleiding bestaat een potentiaalscheiding. Er moet gegarandeerd
zijn dat de maximale externe spanning op de aansluitingen van de stuurspanning 50 V niet kan
overschrijden (tussen klemmen "GND" en beschermingsleiding "PE"). Indien gewenst kan er een
verbinding naar het vereffeningpotentiaal van de beschermingsleiding worden gemaakt, brug tussen
"GND"- klem en de "PE"- aansluiting (klem voor afscherming) aanbrengen.
6
Inbedrijfstelling
6.1
Voorwaarden voor de inbedrijfstelling
Opgelet!
1. Het toestel moet overeenkomstig de gebruiksaanwijzing zijn gemonteerd en aangesloten.
2. Alle aansluitingen moeten nogmaals op correctheid worden gecontroleerd.
3. De netspanning moet overeenstemmen met de gegevens op het typeplaatje.
4. De op het typeplaatje aangegeven nominaalstroom wordt niet overschreden.
5. Er bevinden zich geen personen of voorwerpen in de gevarenzone.
L-BAL-E170-NL 1704 Index 004
= bypasswerking (controller vrijgeschakeld)
S-D-25
Controller
S-D-25
AUTO
3 ~ 400 V
0
100 %
Art.-nr.
18/26
Inbedrijfstelling
04.12.2007
v_sd25.vsd
