Bedieningsinstructies Fcontrol Basic – Modelserie F-DM2.5..16M
5.2
Aansluitruimte

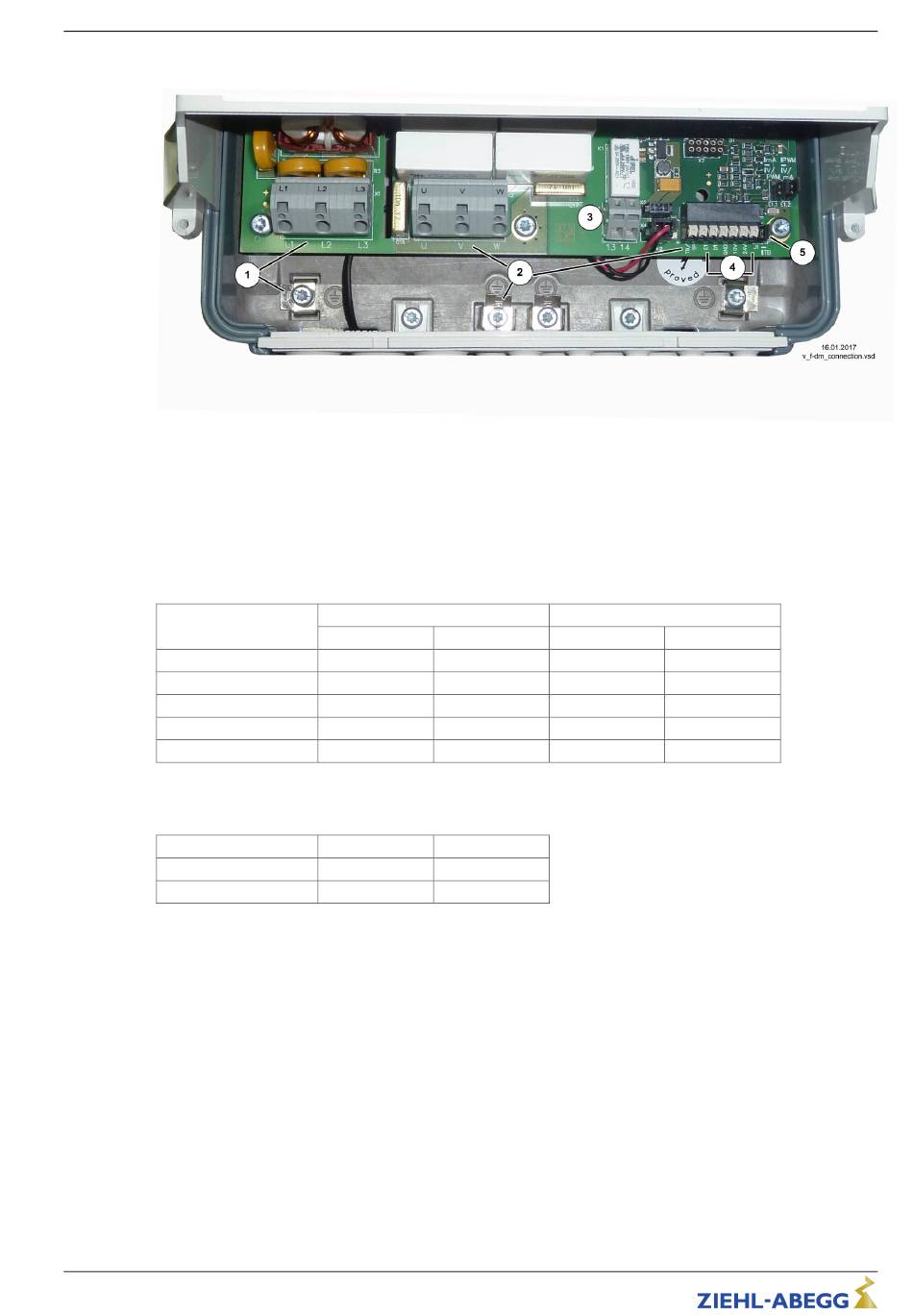

Voorbeeld: Rangschikking van de klemmen bij apparaten in aluminium grondplaat
1 Net
2 Motor
3 Meldrelais
4 Sturing
5 Stekker J1 voor temperatuurbewaking TB/TP
Maximale aansluitingsdoorsneden voor klemmen vermogensdeel
Type
F-DM2.5M
F-DM5M
F-DM8M
F-DM10M
F-DM16M
Mogelijke aansluitingsdoorsneden voor klemmen regeldeel
Voor alle types
Sturing
Meldrelais
5.3
Installatie volgens EMV
5.3.1
Leiding motor
De van toepassing zijnde norm voor de storingsuitzending is de EN 61000-6-3. Het aanhouden van
de norm wordt met ongeschermde motortoevoerleiding bereikt.
5.3.2
Stuurleidingen
Om instrooiingen te voorkomen, moet op voldoende afstand tot net- en motorleidingen worden gelet.
De lengte van de stuurleidingen mag max. 30 m bedragen, vanaf 20 m moeten deze afgeschermd
zijn! Bij gebruik van een afgeschermde leiding moet de afscherming eenzijdig d.w.z. alleen aan het
regelapparaat met de beschermingsleiding worden verbonden (zo kort en inductiearm als mogelijk!).
L-BAL-E170-NL 1704 Index 004
