INSTAllATIe
Montage
9.2
Elektrische installatie
Volgens VDE 0298-4 moeten in overeenstemming met de zekering
de volgende kabeldiameters worden gebruikt:
Beveiliging Toewijzing
C 16 A
Compressor
(3-fasig)
B 16 A
elektrische nood-/bij-
verwarming (BVW)
(3-fasig)
C 16 A
Compressor
WPF 5 S basic
(1-fasig)
C 25 A
Compressor
WPF 7 S basic /
WPF 10 S basic
(1-fasig)
C 35 A
elektrische nood-/bij-
verwarming (BVW)
(1-fasig)
B 16 A
Sturing
(3-fasig)
C 16 A
Sturing
(1-fasig)
De elektrische gegevens vindt u in het hoofdstuk „Technische ge-
gevens".
Beveilig afzonderlijk de twee stroomkringen voor het toestel en
de sturing.
9.3
Buffervat
Info
In combinatie met de WPF 13 basic en de WPF 16 basic is
het gebruik van een buffervat beslist noodzakelijk.
Om een storingsvrije werking van het toestel te verzekeren, is het
aan te bevelen een buffervat te gebruiken.
Het buffervat dient voor de hydraulische ontkoppeling van de de-
bieten in het warmtepomp- en verwarmingscircuit.
f Neem voor de werking zonder buffervat de gegevens in acht
f
in het hoofdstuk "Minimumdebiet zonder buffervat".
www.stiebel-eltron.com
Geleiderdoorsnede
2,5 mm²
2,5 mm²
1,5 mm² bij slechts twee belaste aders
en plaatsing op een muur of in een
elektriciteitsbuis op een muur
1,5 mm² bij vrije plaatsing.
2,5 mm² bij plaatsing in een wand.
4,0 mm² bij vrije plaatsing.
6,0 mm² bij plaatsing in een wand.
4,0 mm² bij plaatsing van een meer-
aderige kabel op een wand of in een
elektriciteitsbuis op een wand.
6,0 mm² bij plaatsing in een wand.
1,5 mm²
1,5 mm²
10. Montage
10.1 Transport
f Transporteer het toestel in de verpakking, zodat het be-
f
schermd is tegen beschadiging.
f Bescherm het toestel tijdens het transport tegen zware
f
stoten.
- Als u het toestel tijdens het transport kantelt, mag dit slechts
kortstondig gebeuren op één van de lange zijden.
Hoe langer het toestel gekanteld blijft, hoe meer de koelmid-
delolie zich in het systeem verdeelt.
- Bewaring en transport bij temperaturen onder - 20 °C en
boven + 50 °C is niet toegestaan.
10.2 Opstelling
f Verwijder de verpakkingsfolie en de EPS-vormstukken bo-
f
venaan en aan de zijkant.
f Kantel het toestel iets naar achter en neem het van het pallet.
f
f Plaats het toestel op de voorbereide ondergrond.
f
f Neem de minimumafstand in acht (zie hoofdstuk Afmetingen
f
en aansluitingen).

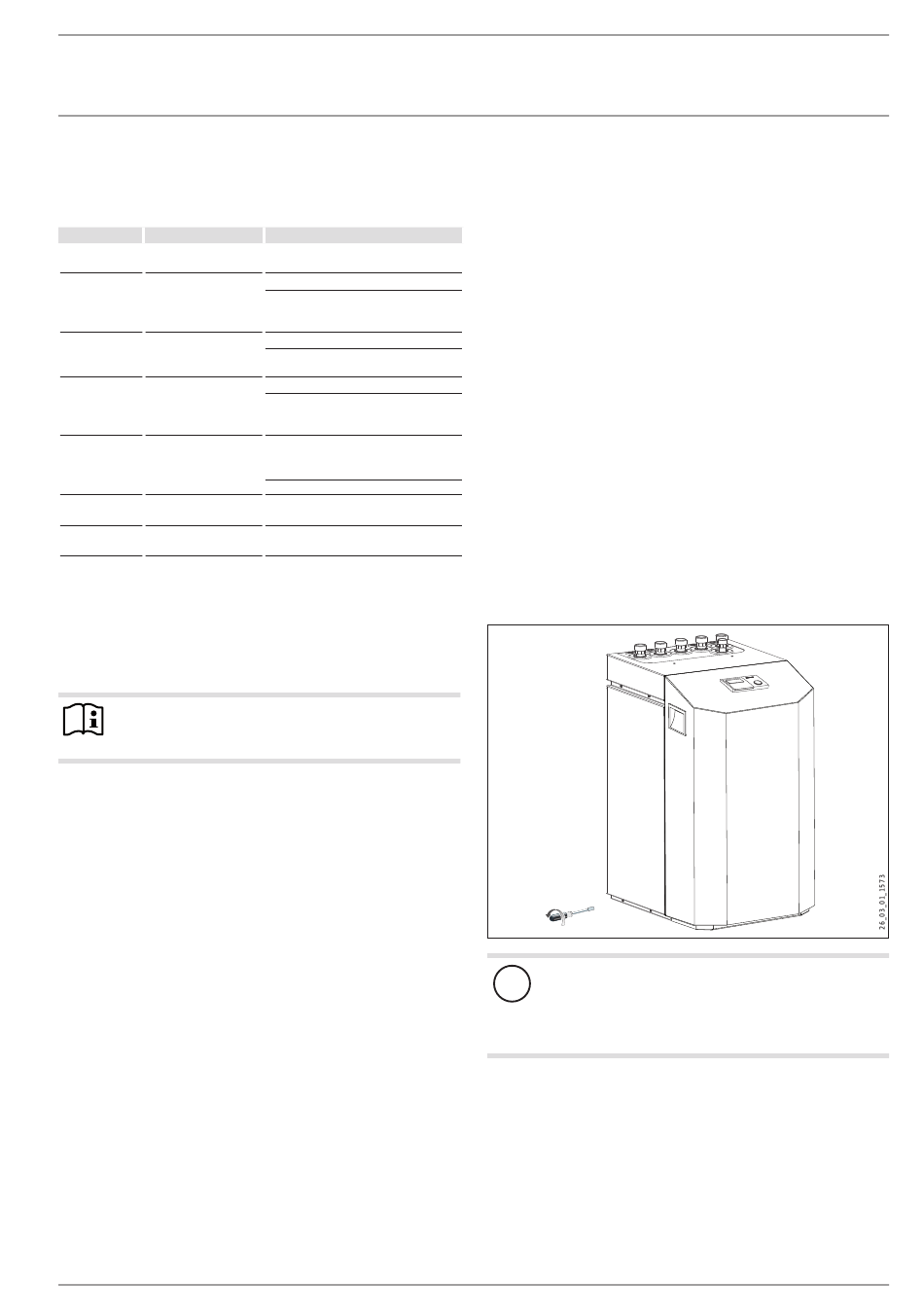

f Draai de zes schroeven op de sokkel van het toestel uit en zet
f
het toestel op de grond.
6x
Beschadiging van het toestel
!
Het toestel moet ontkoppeld van de koelaggregaatplaat
op de grond blijven staan!i D. h. de zes schroeven in
de sokkel van het toestel mogen niet opnieuw worden
bevestigd.
WPF basic |
19
