INSTAllATIe
Montage

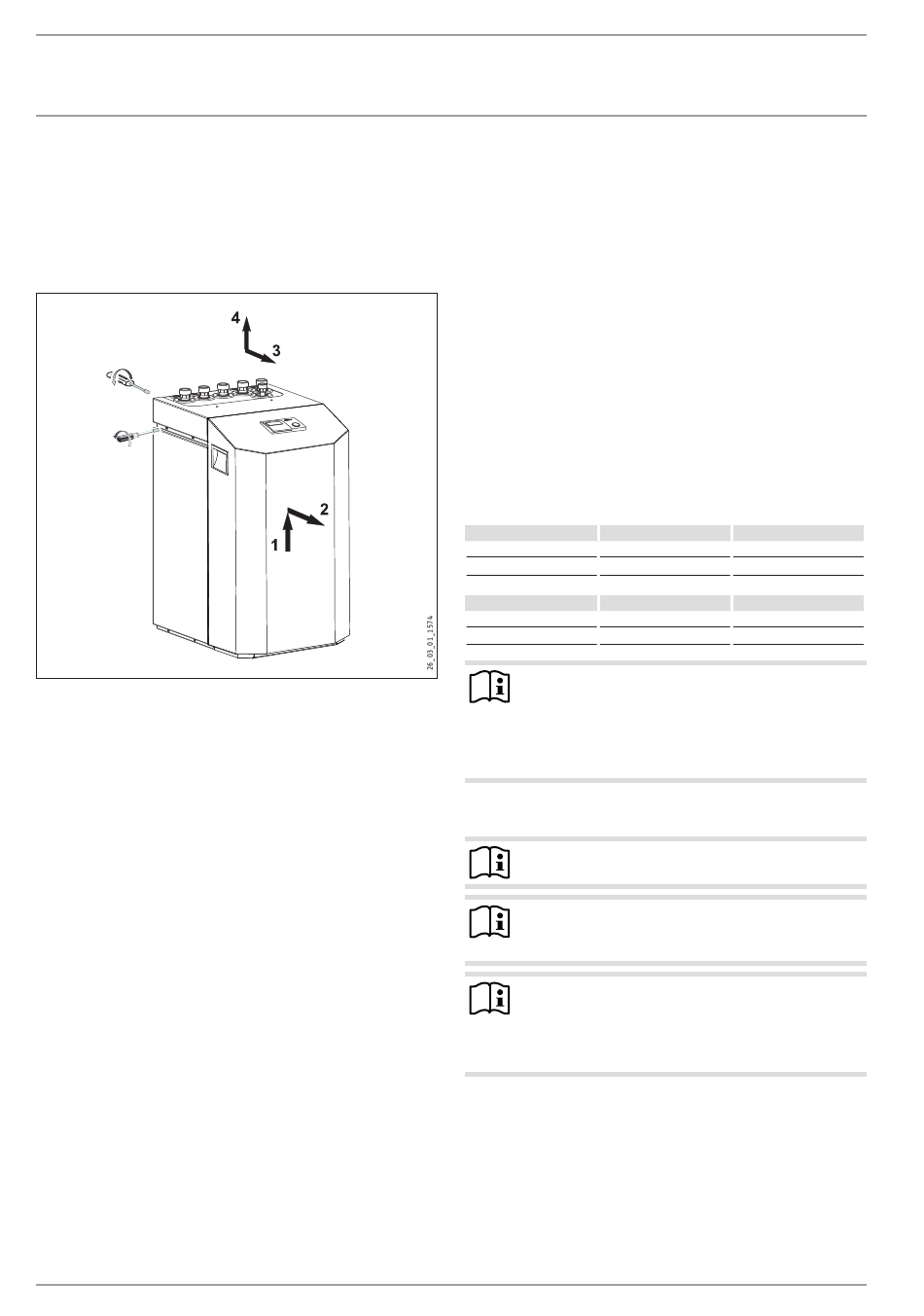

10.3 Bekledingsdelen demonteren
Let er bij het verwijderen van de frontkap op dat de kabels waar-
mee de warmtepompmanager verbonden is met de schakelkast,
niet worden losgerukt.
Hetzelfde geldt voor de aardingsaansluiting waarmee de frontkap
elektrisch verbonden is met de behuizing.
2x
4x
10.4 Installatie van de warmtebroninstallatie
De warmtebroninstallatie voor de warmtedrager|water-warm-
tepomp moet worden uitgevoerd overeenkomstig de plannings-
documenten.
10.4.1 Toegelaten brine:
- Brine als concentraat op basis van ethyleenglycol, ordernr.:
231109
- Brine als concentraat op basis van ethyleenglycol, ordernr.:
161696
- Brine als concentraat op basis van propyleenglycol, ordernr.:
236307 (inhoud 10 l)
- Brine als concentraat op basis van propyleenglycol, ordernr.:
236306 (inhoud 30 l)
10.4.2 Circulatiepomp en vereist debiet
Voor het transport van de warmtedrager is een circulatiepomp
met gegoten wikkelingen ingebouwd om massakortsluiting door
condenswater in het elektrisch pompgedeelte te vermijden.
De circulatiepomp moet overeenkomstig de installatiespecifieke
toestand worden gedimensioneerd, m.a.w. h.er moet rekening
worden gehouden met het nominale debiet en drukverliezen (zie
"Technische gegevens").
Bij elke mogelijke warmtedragertemperatuur moet een voldoende
debiet gewaarborgd zijn, dit betekent:
nominaal debiet bij warmtedragertemperatuur 0 °C met een to-
lerantie van + 10%.
20
| WPF basic
10.4.3 Aansluiting en vulling met warmtedrager
Voor de warmtepomp wordt aangesloten, moet het warmtebron-
circuit worden gecontroleerd op dichtheid en grondig worden
gespoeld.
Het volume van het warmtebroncircuit moet worden bepaald. Het
solevolume in de warmtepomp kan onder gebruiksvoorwaarden
uit de gegevenstabel worden gehaald (zie hoofdstuk "Technische
gegevens").
Het totale volume komt overeen met het vereiste brinevolume
dat moet worden gemengd uit onverdund ethyleenglycol of pro-
pyleenglycol en water. Het chloridegehalte van het water mag 300
ppm niet overschrijden.
Mengverhouding
De warmtedragerconcentratie is verschillend wanneer een bo-
demcollector of een aardwarmtesonde als warmtebron wordt
gebruikt.
De mengverhouding kan uit de volgende tabel worden afgeleid.
ethyleenglycol
Aardwarmtesonde
25 %
Bodemcollector
33 %
Propyleenglycol
aardwarmtesonde
27,5 %
Bodemcollector
36,5 %
Info
De in de gegevenstabel (zie "Technische gegevens/ge-
gevenstabel") aangegeven prestatiegegevens hebben
betrekking op ethyleenglycol. De gegevens wijken licht
af vanwege de verschillende viscositeit en het warmte-
geleidend vermogen.
Broncircuit vullen
Info
Het WPF S-model heeft geen brinedrukschakelaar.
Info
f Voer de isolatie van de bronleidingen diffusiedicht
f
uit.
Info
De brinedrukschakelaar is in de fabriek op het contact
van de energiemaatschappij overbrugd.
f Verwijder de brug om de brinedrukschakelaar te
f
activeren.
De bron|water-warmtepomp is in het broncircuit uitgerust met
een brondrukschakelaar. De brondrukschakelaar voorkomt dat in
geval van lekkage in het broncircuit het bronwater in de grond
terechtkomt.
Wanneer de druk in het broncircuit onder 0,7 bar daalt, schakelt
de brondrukschakelaar de warmtepomp uit. Om de warmtepomp
weer te activeren, moet de druk bij stilstand van de warmtepomp
worden verhoogd naar minstens 1,5 bar.
Water
75 %
67 %
water
72,5 %
63,5 %
